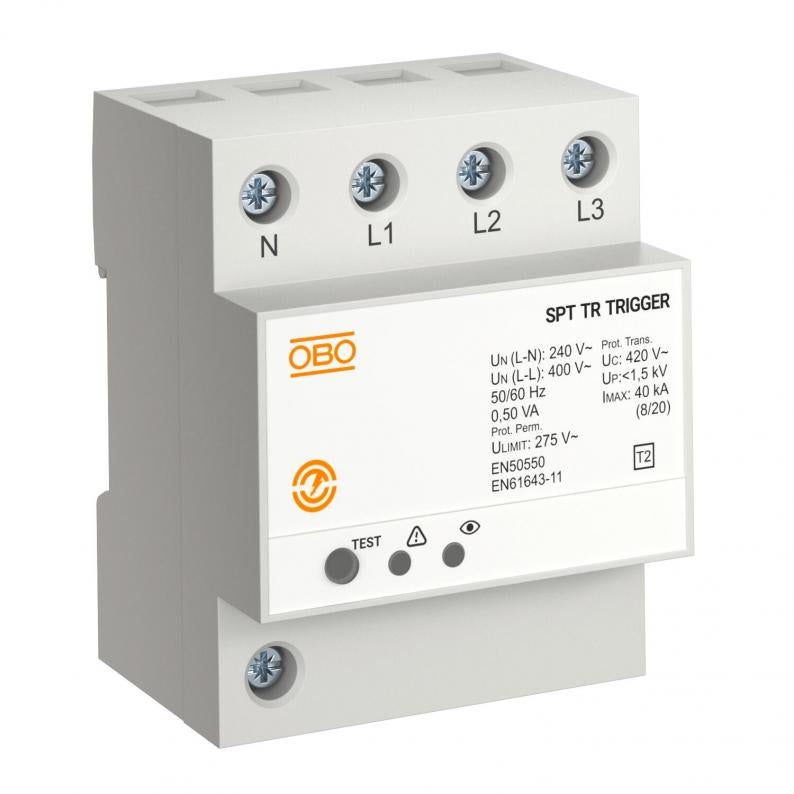

Protector Sobretensiones Permanentes POP y Transitorias

Tipo SPT-TR-Trigger

Código 5092787

EAN 4012197351113

Hoja de datos (PDF)

Mostrar todas las versiones

Código / Tipo

5092787 / SPT-TR-Trigger

Clase de protección

IP20

Modelo de polos

3+N/PE

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Protector contra sobretensiones transitorias y permanentes. Para líneas trifásicas. Alimentación a 240/400VAC. Asociable a bobina de máxima/emisión 240VAC o contactor.

Protector de sobretensiones permanentes provocadas por aumentos de la tensión de red, y de sobretensiones transitorias ocasionadas por caídas de rayos o conmutaciones de red, en instalaciones trifásicas, asociable a cualquier IGA o caja moldeada del mercado por medio del dispositivo de disparo apropiado.

POP según UNE-EN 50550 e IEC 63052.

Datos técnicos

Estructura de red	Otros
Señalización en el dispositivo	Visual
Clase de protección	IP20
Máxima corriente de descarga (8/20 μs) [L-N]	40 kA
Señalización remota	sí
Categoría de pruebas tipo 2	sí
Tensión nominal CA (50 / 60 Hz)	240 V
Modelo de polos	3+N/PE
Modo de montaje	Raíl simétrico 35 mm
Potencia de conexión CA	250 V; 6 A
Potencia de conexión CC	30 V; 6 A
Temperatura de servicio mín.	-20 °C
Temperatura de servicio máx.	70 °C
Clasificación según la norma EN 61643-11	Tipo 2
Máxima corriente de descarga (8/20 μs)	40 kA
Rango de temperatura	-20 °C
Rango de temperatura máx.	70 °C
Dimensión	400V
Humedad máx.	80 %
Humedad mín.	5 %

Posibilidades de conexión

Contactos FM	Contacto de apertura
Sección de conexión bornes FM mín.	0,5 mm²
Sección de conexión bornes FM máx.	1,5 mm²
Sección de conexión bornes FM mín.	21 AWG
Sección de conexión bornes FM máx.	16 AWG
