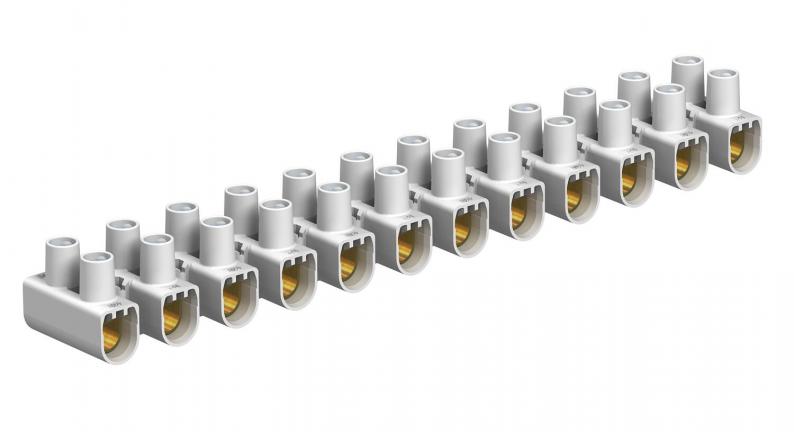

Regletas de conexión de 16 mm², polipropileno
Tipo 78 CE WS/EKL 3 S
|Código 2056550
|EAN 4012195702436
Código / Tipo
Tensión nominal
Sección nominal mín.
Color
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 10 Unidad
10Unidad
Unidad
Descripción
Verificado según EN 60998.
Bornes de acero, tornillos de acero, electrogalvanizados, 12 polos, regleta seccionable en bornes individuales mediante el método «torcer y tirar».
Tornillos roscados en su sección superior, imperdibles.
Temperatura ambiente máx. permitida según EN 60998: -5 hasta +80 °C.
Sección nominal 16 - mm²
Tensión nominal 450 V
Corriente nominal 76 A
Sección máxima embornable por lado: 16 mm² cable multifilar o 10 mm² cable multifilar o 6 mm² flexible.
Bornes de acero, tornillos de acero, electrogalvanizados, 12 polos, regleta seccionable en bornes individuales mediante el método «torcer y tirar».
Tornillos roscados en su sección superior, imperdibles.
Temperatura ambiente máx. permitida según EN 60998: -5 hasta +80 °C.
Sección nominal 16 - mm²
Tensión nominal 450 V
Corriente nominal 76 A
Sección máxima embornable por lado: 16 mm² cable multifilar o 10 mm² cable multifilar o 6 mm² flexible.
Datos técnicos
Dimensiones
| Longitud | 175 mm |
|---|---|
| Ancho | 25 mm |
| Altura | 20,7 mm |
Datos técnicos
| Temperatura ambiente | 80 °C |
|---|---|
| Número de polos | 12 |
| Corriente nominal | 76 A |
| Tensión nominal | 450 V |
| Modelo a prueba de explosiones | no |
| Se necesita una placa de cierre | no |
| Distancia central entre orificios | 15 mm |
| Apropiado para conductor rígido | sí |
| Apropiado para conductor flexible | sí |
| Apropiado para conductor multifilar | sí |
| Transparente | no |
| Número de bornes por polo | 2 |
| Modelo de conexión eléctrica 1 | Racor roscado |
| Posición de conexión | Lateral |
| Modelo de conexión eléctrica 2 | Racor roscado |
| Sección de conductor de hilo fino conectable sin manguito mín. | 4 mm² |
| Sección de conductor de hilo fino conectable sin manguito máx. | 6 mm² |
| Sección de conductor de hilo conectable con manguito mín. | 4 mm² |
| Sección de conductor de hilo fino conectable con manguito máx. | 16 mm² |
| Sección de conductor multifilar conectable mín. | 4 mm² |
| Sección de conductor multifilar conectable máx. | 10 mm² |
| Sección nominal mín. | 16 mm² |
| Sección transversal | Sección máxima embornable por lado: 16 mm² cable multifilar o 10 mm² cable multifilar o 6 mm² flexible mm² |
| Número de polos | 12 |
| Rango de temperatura | -5 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 16,0mm² |
| Material | Polipropileno |
| Color | Blanco |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Imágenes del producto (1)
Modelos
Tipo
Tensión nominal
Sección nominal mín.
Número de polos
Color
Código
78 CE WS/ORLK 16
450
16
12
Blanco
2056724
78 CE SW/ORLK 16
450
16
12
Negro
2056726
78 CE WS/EKL 3 S
450
16
12
Blanco
2056550
78 CE SW/EKL 3 S
450
16
12
Negro
2056569
