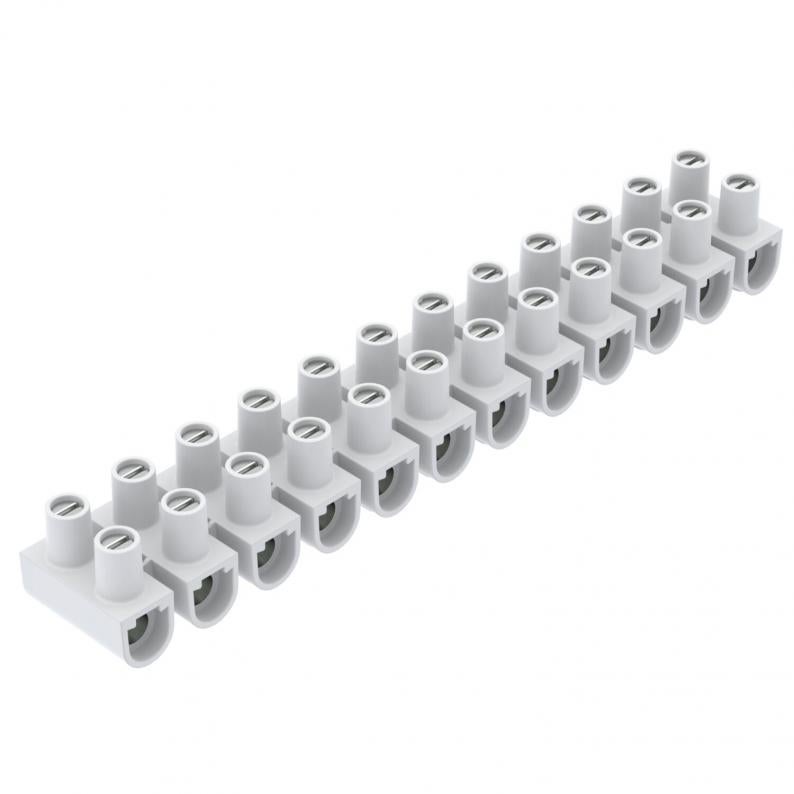

Regletas de conexión de 35 mm², polipropileno
Tipo 80 CE WS/ORLK 35
|Código 2056734
|EAN 4012197471477
Código / Tipo
Tensión nominal
Sección nominal mín.
Color
Ud. mín. envase: 10 Unidad
10Unidad
Unidad
Descripción
Verificado según EN 60998.
Bornes de latón, tornillos de acero, electrogalvanizados, 12 polos, regleta seccionable en bornes individuales.
Tornillos roscados en su sección superior, imperdibles.
Temperatura ambiente máx. permitida según EN 60998: -5 hasta +80 °C.
Sección nominal 35 - mm²
Tensión nominal 750 V
Corriente nominal 125 A
Sección máxima embornable: 35 mm² cable multifilar rígido ó 25 mm² cable flexible.
Bornes de latón, tornillos de acero, electrogalvanizados, 12 polos, regleta seccionable en bornes individuales.
Tornillos roscados en su sección superior, imperdibles.
Temperatura ambiente máx. permitida según EN 60998: -5 hasta +80 °C.
Sección nominal 35 - mm²
Tensión nominal 750 V
Corriente nominal 125 A
Sección máxima embornable: 35 mm² cable multifilar rígido ó 25 mm² cable flexible.
Datos técnicos
Dimensiones
| Longitud | 212,6 mm |
|---|---|
| Ancho | 36,4 mm |
| Altura | 29,2 mm |
Datos técnicos
| Temperatura ambiente | 80 °C |
|---|---|
| Número de polos | 12 |
| Corriente nominal | 125 A |
| Tensión nominal | 750 V |
| Modelo a prueba de explosiones | no |
| Se necesita una placa de cierre | no |
| Distancia central entre orificios | 18 mm |
| Apropiado para conductor rígido | sí |
| Apropiado para conductor flexible | sí |
| Apropiado para conductor multifilar | sí |
| Transparente | no |
| Número de bornes por polo | 2 |
| Modelo de conexión eléctrica 1 | Racor roscado |
| Posición de conexión | Lateral |
| Modelo de conexión eléctrica 2 | Racor roscado |
| Sección de conductor de hilo fino conectable sin manguito mín. | 25 mm² |
| Sección de conductor de hilo fino conectable sin manguito máx. | 25 mm² |
| Sección de conductor multifilar conectable mín. | 35 mm² |
| Sección de conductor multifilar conectable máx. | 35 mm² |
| Sección nominal mín. | 35 mm² |
| Sección transversal | Sección máxima embornable: 35 mm² cable multifilar rígido ó 25 mm² cable flexible mm² |
| Número de polos | 12 |
| Rango de temperatura | -5 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 35mm² |
| Material | Polipropileno |
| Color | Blanco |
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (4)
Imágenes del producto (2)
Modelos
Tipo
Tensión nominal
Sección nominal mín.
Número de polos
Color
Código
80 CE WS/ORLK 35
750
35
12
Blanco
2056734
80 CE SW/ORLK 35
750
35
12
Negro
2056736
Color
80 CE WS/ORLK 35
Código
2056734
Tensión nominal
750
Sección nominal mín.
35
Número de polos
12
Color
Blanco
80 CE SW/ORLK 35
Código
2056736
Tensión nominal
750
Sección nominal mín.
35
Número de polos
12
Color
Negro
