Verificado según EN 60998.

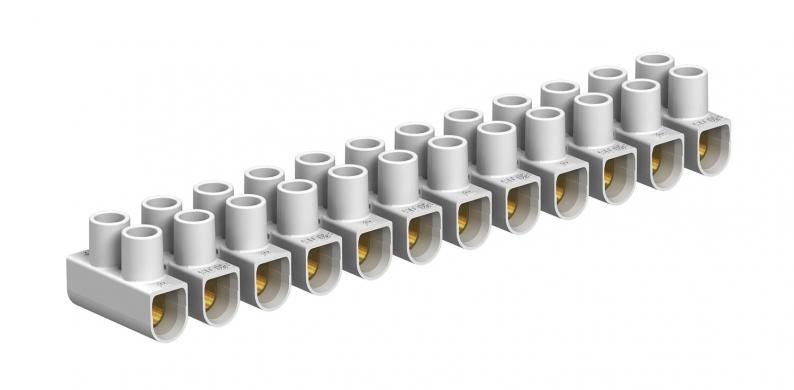

Bornes de acero, tornillos de acero, electrogalvanizados, 12 polos, regleta seccionable en bornes individuales mediante el método «torcer y tirar».

Tornillos roscados en su sección superior, imperdibles.

Temperatura ambiente máx. permitida según EN 60998: -5 hasta +80 °C.

Sección nominal 4 mm²

Tensión nominal 450 V

Corriente nominal 32 A

Sección máxima embornable: 4 mm² cable rígido ó 4 mm² cable flexible.

Datos técnicos

Dimensiones

Longitud	95 mm
Ancho	16,6 mm
Altura	13 mm

Datos técnicos

Temperatura ambiente	80 °C
Número de polos	12
Corriente nominal	32 A
Tensión nominal	450 V
Modelo a prueba de explosiones	no
Se necesita una placa de cierre	no
Distancia central entre orificios	8,1 mm
Apropiado para conductor rígido	sí
Apropiado para conductor flexible	sí
Apropiado para conductor multifilar	sí
Transparente	no
Número de bornes por polo	2
Modelo de conexión eléctrica 1	Racor roscado
Posición de conexión	Lateral
Modelo de conexión eléctrica 2	Racor roscado
Sección de conductor de hilo fino conectable sin manguito mín.	1 mm²
Sección de conductor de hilo fino conectable sin manguito máx.	4 mm²
Sección de conductor unifilar conectable mín.	1 mm²
Sección de conductor unifilar conectable máx.	4 mm²
Sección de conductor multifilar conectable mín.	1 mm²
Sección de conductor multifilar conectable máx.	4 mm²
Sección nominal mín.	4 mm²
Sección transversal	Sección máxima embornable por lado: 4 mm² cable multifilar o 2,5 mm² cable multifilar/flexible mm²
Número de polos	12
Rango de temperatura	-5 °C
Rango de temperatura máx.	80 °C
Dimensión	4,0mm²
Material	Polipropileno
Color	Blanco

Descargas

0 Seleccionado

Hoja de datos (1)

Catálogos y folletos (1)

Declaraciones (4)

Imágenes del producto (1)

Modelos

Color

72 CE WS/EKL 0 S

Código

2056070

Tensión nominal

450

Sección nominal mín.

Número de polos

Color

Blanco

72 CE SW/EKL 0 S

Código

2056089

Tensión nominal

450

Sección nominal mín.

Número de polos

Color

Negro
