Verificado según EN 60998.

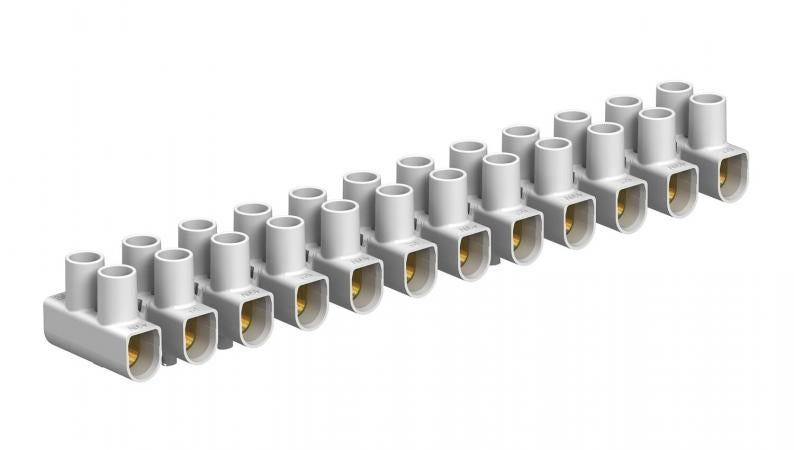

Bornes de acero, tornillos de acero, electrogalvanizados, 12 polos, regleta seccionable en bornes individuales mediante el método «torcer y tirar».

Tornillos roscados en su sección superior, imperdibles.

Temperatura ambiente máx. permitida según EN 60998: -5 hasta +80 °C.

Sección nominal 6 mm²

Tensión nominal 450 V

Corriente nominal 41 A

Sección máxima embornable: 6 mm² cable rígido ó 4 mm² cable flexible.

Datos técnicos

Dimensiones

Longitud	116,5 mm
Ancho	18,9 mm
Altura	14,9 mm

Datos técnicos

Temperatura ambiente	80 °C
Número de polos	12
Corriente nominal	41 A
Tensión nominal	450 V
Modelo a prueba de explosiones	no
Se necesita una placa de cierre	no
Distancia central entre orificios	10 mm
Apropiado para conductor rígido	sí
Apropiado para conductor flexible	sí
Apropiado para conductor multifilar	sí
Transparente	no
Número de bornes por polo	2
Modelo de conexión eléctrica 1	Racor roscado
Posición de conexión	Lateral
Modelo de conexión eléctrica 2	Racor roscado
Sección de conductor de hilo fino conectable sin manguito mín.	1,5 mm²
Sección de conductor de hilo fino conectable sin manguito máx.	4 mm²
Sección de conductor unifilar conectable mín.	1,5 mm²
Sección de conductor unifilar conectable máx.	6 mm²
Sección nominal mín.	6 mm²
Sección transversal	Sección máxima embornable: 6 mm² cable rígido ó 4 mm² cable flexible mm²
Número de polos	12
Rango de temperatura	-5 °C
Rango de temperatura máx.	80 °C
Dimensión	6,0mm²
Material	Polipropileno
Color	Blanco

Descargas

0 Seleccionado

Hoja de datos (1)

Catálogos y folletos (1)

Declaraciones (4)

Imágenes del producto (1)

Modelos

Color

74 CE WS/EKL 1 S

Código

2056224

Tensión nominal

450

Sección nominal mín.

Número de polos

Color

Blanco

74 CE SW/EKL 1 S

Código

2056232

Tensión nominal

450

Sección nominal mín.

Número de polos

Color

Negro
