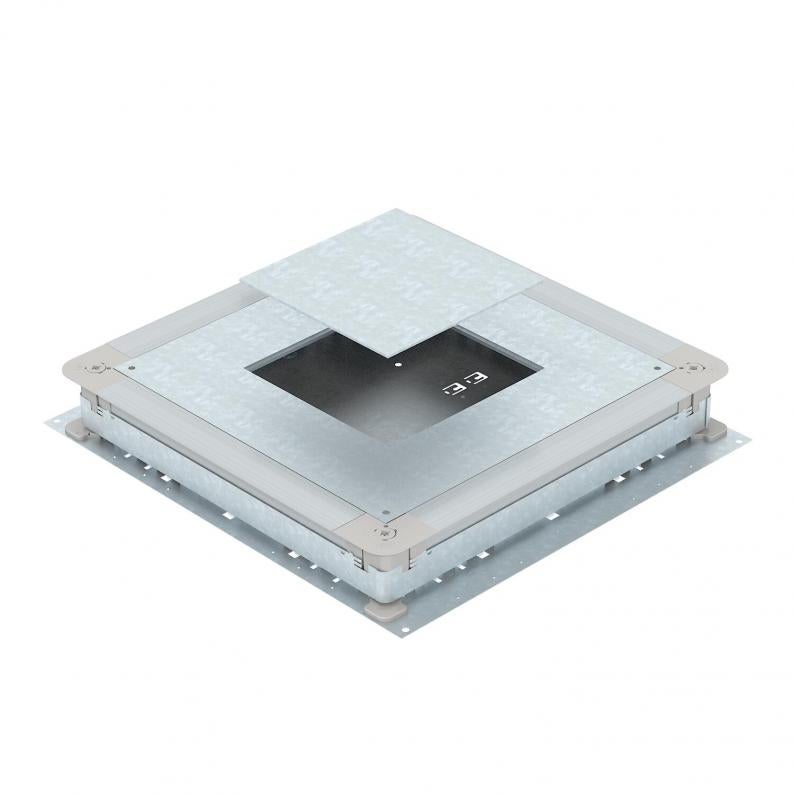

UGD350-3 GES 4 para unidades de montaje cuadradas, para altura de pavimento 70-125 mm
Tipo UGD 350-3 4
|Código 7410104
|EAN 4012195431763
Código / Tipo
7410104 / UGD 350-3 4
Altura de pavimento mín.
70 mm
Altura de pavimento máx.
125 mm
Orificio para la instalación de unidad de montaje
Cuadrado
Tamaño nominal para unidades portamecanismos
4
Tamaño nominal
350 mm
Altura de canal mín.
28 mm
Altura de canal máx.
48 mm
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Tomas de corriente bajo suelo para canales bajo pavimento con paredes laterales de chapa de acero. Para el montaje de unidades del tamaño nominal seleccionado. Se puede nivelar de forma continua a la altura de pavimento (es posible una nivelación rápida) y el pavimento puede montarse a ras del borde de extracción. Con posibilidad de desacoplamiento acústico tras el montaje de pavimento y de aplicación de cargas pesadas con accesorios adicionales.
Paredes laterales preparadas para anchos de canal de 190, 250 y 350 mm.
Datos técnicos
Datos técnicos
| Altura de pavimento mín. | 70 mm |
|---|---|
| Altura de pavimento máx. | 125 mm |
| Margen de nivelación mín. | 70 mm |
| Margen de nivelación máx. | 125 mm |
| Altura mínima de pavimento | 70 |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Ancho de canal mín. | 190 mm |
| Ancho de canal máx. | 350 mm |
| Orificio para la instalación de caja sobre el pavimento | no |
| Posibilidad de instalar una junta | sí |
| Desacoplable | sí |
| Chapa de base | sí |
| Retráctil a nivel del suelo | no |
| Orificio para la instalación de unidad de montaje | Cuadrado |
| para la conexión de tubos | no |
| Tamaño nominal para unidades portamecanismos | 4 |
| Tamaño nominal | 350 mm |
| Altura de canal mín. | 28 mm |
| Altura de canal máx. | 48 mm |
| Dimensión | 510x467x70 |
| Superficie | Galvanizado en banda |
| Material | Acero |
Dimensiones
| Medida A | 467 mm |
|---|---|
| Medida B | 510 mm |
| Medida b | 201 mm |
| Medida a | 201 mm |
Datos medioambientales
20,4552 kg CO₂e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 20,4552 kg CO₂e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 20,4552 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
