Unidad portamecanismos cuadrada para altura de pavimento 55 mm

Unidad portamecanismos cuadrada para altura de pavimento 55 mm

Tipo GES9 55U V 7011
|
Código 7405037
|
EAN 4012195674436
Mostrar todas las versiones
Código / Tipo
Espesor del revestimiento del suelo
Color

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Salida de la caja GES9 con una altura de instalación fija de 55 mm para su uso en sistemas de conductos de instalación en locales secos con suelos lavados en seco en interiores. Dispone de dos cubetas para el montaje vertical de mecanismos Modul 45 y cuatro descargadores de tracción. Es necesario usar dos marcos de montaje para instalar los mecanismos Modul 45.

Los módulos de datos se instalan con un máximo de dos placas de montaje MPMT45 opcionales.

La caja portamecanismos está equipada con soportes de montaje universales.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico
  • Embalaje totalmente de cartón reciclado

Datos técnicos

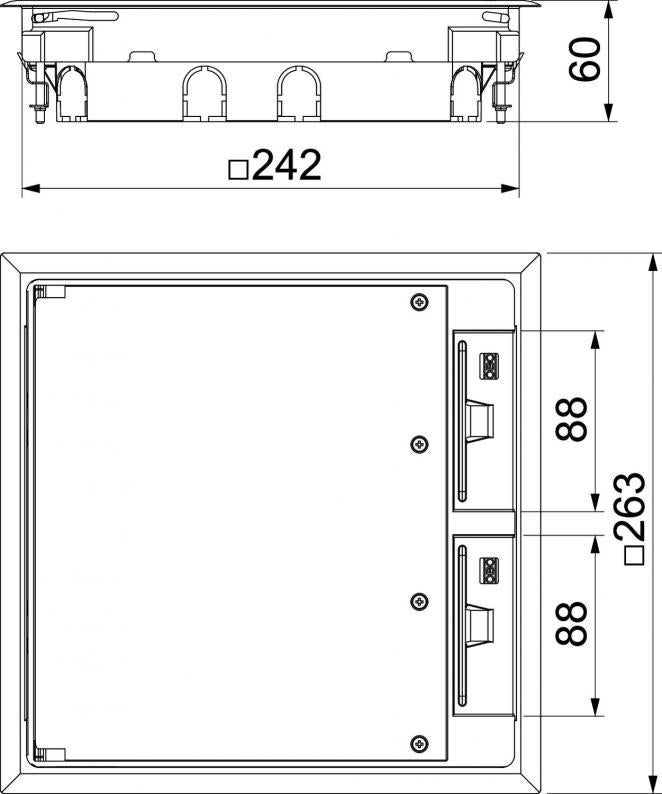

Dimensiones

Longitud263 mm
Ancho263 mm
Altura59 mm
Medida h55 mm

Datos técnicos

Altura de pavimento mín.55 mm
Altura del piso mín.58 mm
Espesor del revestimiento del suelo5 mm
Adecuado para canalización bajo pavimentosí
Adecuado para canalización cerrada a ras de pavimentosí
Número de dispositivos instalables8
Posibilidad de instalar una juntano
Longitud, dimensiones de montaje242 mm
Ancho, dimensiones de montaje242 mm
Longitud, dimensiones exteriores263 mm
Ancho, dimensiones exteriores263 mm
Apropiado para canal bajo suelosí
Apropiado para montaje en suelo hueco / técnicosí
Apropiado para instalación de suelo técnicosí
Cuidados del sueloseco
Modelo del marcomarco protector de moqueta ,
Apropiado para limpieza con aguano
Profundidad de montaje58 mm
Con entalladura para revestimiento de suelono
Marco para revestimiento del suelosí
Modelo de salida de cableSalida de cable giratoria
Soportes para alojar cajas portamecanismosno
Modelo para carga pesadano
Tamaño nominal para unidades portamecanismos9
Carga vertical, superficie pequeñahasta 3.000 N
Carga vertical, superficie grandehasta 5.000 N
VersiónCuadrado
Mecanismo de aperturaAsidero
Rango de sujeción D mín.9 mm
Rango de sujeción D máx.31 mm
Dimensión263x263x59
MaterialPoliamida
Colorgris hierro; RAL 7011

Datos medioambientales

6,3617 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate6,3617 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)6,3617 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Accesorios

Accesorios del sistema
Tipo
MT45V 4

Ud. mín. envase: 5 Unidad

Unidad

Tipo
MT45V 3

Ud. mín. envase: 5 Unidad

Unidad

Tipo
MT45V 3+1

Ud. mín. envase: 5 Unidad

Unidad

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (2)
Certificados (1)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Color
GES9 55U V 7011
Código
7405037
Espesor del revestimiento del suelo
5
Tamaño nominal para unidades portamecanismos
9
Mecanismo de apertura
Asidero
Color
gris hierro; RAL 7011
GES9 55U V 9011
Código
7405039
Espesor del revestimiento del suelo
5
Tamaño nominal para unidades portamecanismos
9
Mecanismo de apertura
Asidero
Color
negro grafito; RAL 9011
