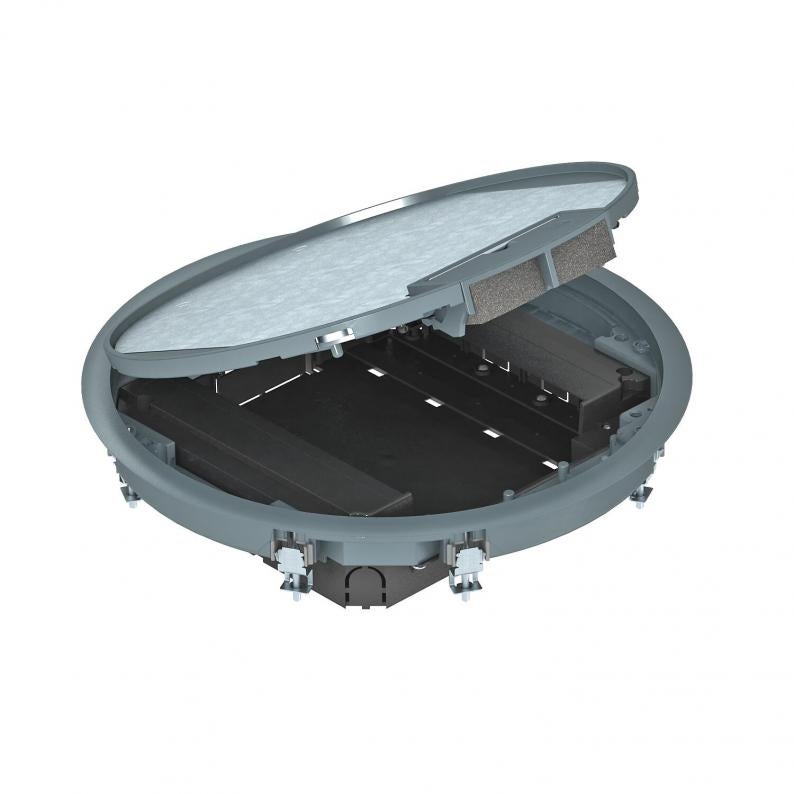

Unidad portamecanismos redonda para altura de pavimento 55 mm
Tipo GESR9 55U V 7011
|Código 7405047
|EAN 4012195674450
Código / Tipo
Espesor del revestimiento del suelo
Color
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Caja portamecanismos GESR9 con una altura de instalación fija de 55 mm en interior. Dispone de dos cubetas para el montaje vertical de mecanismos Modul 45 y cuatro descargadores de tracción. Es necesario usar dos marcos de montaje para instalar los mecanismos Modul 45.
Los módulos de datos se instalan con una placa de montaje MPMT45 opcional.
La caja portamecanismos está equipada con un soporte de montaje universal.
Los módulos de datos se instalan con una placa de montaje MPMT45 opcional.
La caja portamecanismos está equipada con un soporte de montaje universal.
Datos técnicos

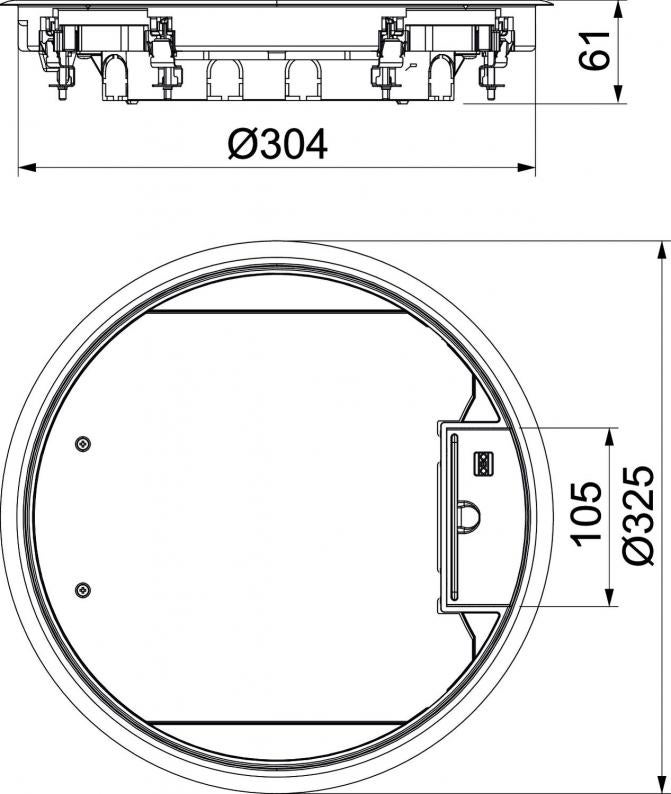

Dimensiones
| Longitud | 325 mm |
|---|---|
| Ancho | 325 mm |
| Altura | 61 mm |
Datos técnicos
| Altura de pavimento mín. | 55 mm |
|---|---|
| Altura del piso mín. | 58 mm |
| Espesor del revestimiento del suelo | 5 mm |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | sí |
| Número de dispositivos instalables | 8 |
| Posibilidad de instalar una junta | no |
| Diámetro de montaje | 304 |
| Apropiado para canal bajo suelo | sí |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Apropiado para limpieza con agua | no |
| Profundidad de montaje | 58 mm |
| Diámetro exterior | 325 mm |
| Con entalladura para revestimiento de suelo | no |
| Marco para revestimiento del suelo | sí |
| Modelo de salida de cable | Salida de cable giratoria |
| Soportes para alojar cajas portamecanismos | no |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | R9 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | redondo |
| Mecanismo de apertura | Asidero |
| Rango de sujeción D mín. | 10 mm |
| Rango de sujeción D máx. | 28 mm |
| Dimensión | Ø325x61 |
| Material | Poliamida |
| Color | gris hierro; RAL 7011 |
Datos medioambientales
7,7669 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,7669 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 7,7669 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
