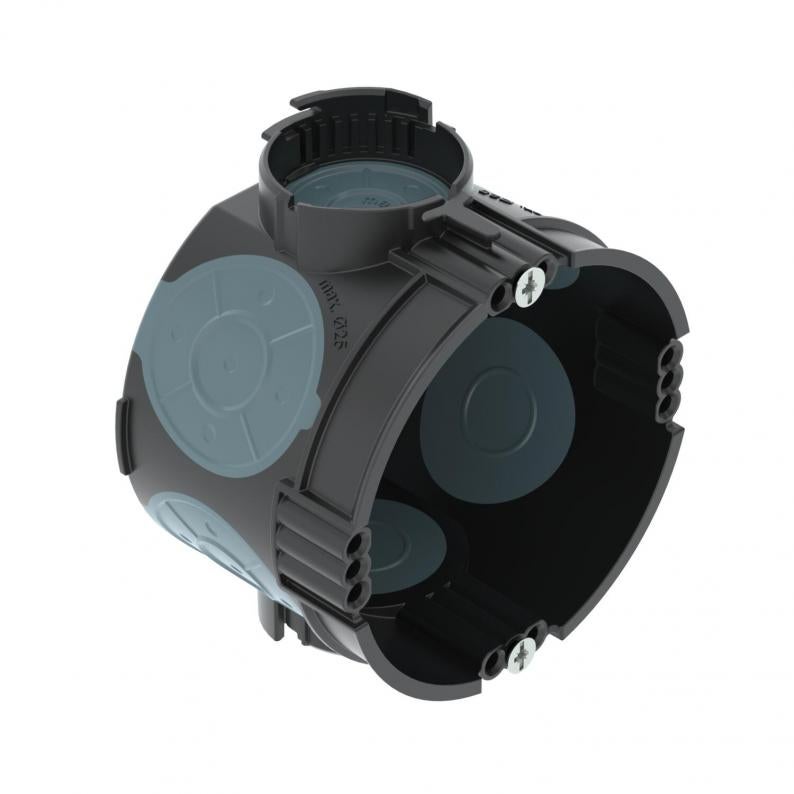

UP Caja portamecanismos empotrable 46 con tornillos para aparatos, hermética
Tipo UG 46-GS-L
|Código 2003707
|EAN 4012196715893
Código / Tipo
2003707 / UG 46-GS-L
Altura
46 mm
Diámetro
60 mm
Número de entradas
8
Para diámetro de tubo
20/25 mm
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Caja portamecanismos empotrable con entradas de membrana herméticas, para el uso en muros con una profundidad de montaje de mínimo 46 mm.
• 4 x 3 domos roscados
• Conector de unión acoplable por ambos lados con cierre de bayoneta
• 4 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 2 entradas hasta Ø 20 mm en el conector de unión
• 2 entradas hasta Ø 12 mm en el fondo
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
• 4 x 3 domos roscados
• Conector de unión acoplable por ambos lados con cierre de bayoneta
• 4 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 2 entradas hasta Ø 20 mm en el conector de unión
• 2 entradas hasta Ø 12 mm en el fondo
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
Datos técnicos
Dimensiones
| Altura | 46 mm |
|---|
Datos técnicos
| Tipo de entrada | Orificio practicable para conductores NYM, líneas de datos y tubos corrugados |
|---|---|
| A prueba de impactos | no |
| Diámetro | 60 mm |
| Libre de halógenos | sí |
| Número de entradas | 8 |
| Fijación de los aparatos | Tornillos |
| Entrada por la parte posterior | sí |
| Clase de protección | IP30 |
| Tipo de entrada a la carcasa | Membrana de entrada |
| Para diámetro de tubo | 20/25 mm |
| Con tornillos | sí |
| Hermética | sí |
| Con lengüeta claveteada | no |
| Sección nominal mín. | 1,5 mm² |
| Sección nominal máx. | 2,5 mm² |
| Ejecución | redondo |
| Tapa | Sin |
| Fijación de tapa | Tornillos |
| Antiinflamable | según la norma VDE 0471/IEC 60695-2-11, temperatura de ensayo 650 °C |
| Entradas de tubo Ø 20 mm | 2 |
| Entradas combinadas Ø 20 / 25 mm | 4 |
| Dimensión | Ø60mm, H46mm |
| Material | Polipropileno / Elastómero termoplástico |
| Color | Negro intenso/gris azulado |
| Tensión de funcionamiento | 400 V |
Datos medioambientales
0,072 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Contenido de material reciclado | 80 % |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,072 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,072 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
