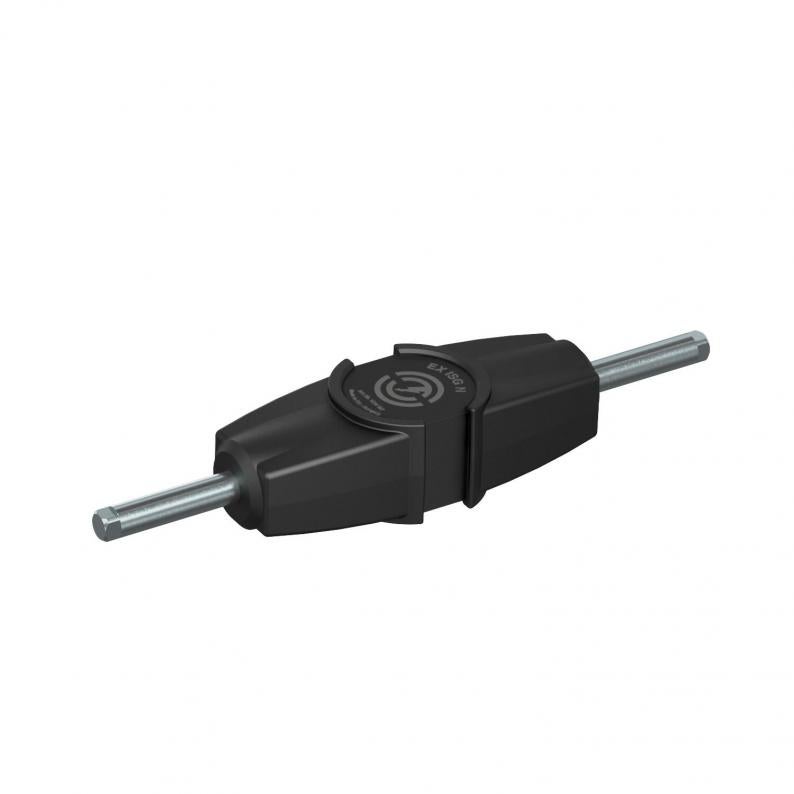

Vía de chispas de separación EX ISG N
Tipo EX ISG N
|Código 5240089
|EAN 4012196849574
Código / Tipo
5240089 / EX ISG N
Intensidad nominal de descarga
100 kA
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Vía de chispas de separación para áreas peligrosas Zona 1/21 y 2/22, para puenteado indirecto de bridas aislantes y uniones atornilladas aislantes, p. ej. en instalaciones con protección catódica contra la corrosión (CCP). Para la conexión indirecta de partes del sistema separadas operativamente en caso de rayo. Utilización conforme a la conexión equipotencial de protección contra rayos según DIN EN 62305/VDE 0185. Apto para montaje en interiores y exteriores, así como en espacios húmedos. Tensión nominal de respuesta a impulsos especialmente baja.
- Vía de chispas aislante según VDE 0185-561-3 (IEC 62561-3)
- Certificación Ex según ATEX
- Etiquetado según EN IEC 60079-0 / EN 60079-1: II 2G Ex db IIC T6 Gb
- Etiquetado según EN IEC 60079-0 / IEC 60079-31: II 2D Ex td IIIC T80°C Db IP67
- Certificación Ex según IECEx
- Etiquetado según IEC 60079-0 / -1: Ex db IIC T6 Gb
- Etiquetado según IEC 60079-0 / -31: Ex tb IIIC T80°C Db IP67
- Vía de chispas aislante según VDE 0185-561-3 (IEC 62561-3)
- Certificación Ex según ATEX
- Etiquetado según EN IEC 60079-0 / EN 60079-1: II 2G Ex db IIC T6 Gb
- Etiquetado según EN IEC 60079-0 / IEC 60079-31: II 2D Ex td IIIC T80°C Db IP67
- Certificación Ex según IECEx
- Etiquetado según IEC 60079-0 / -1: Ex db IIC T6 Gb
- Etiquetado según IEC 60079-0 / -31: Ex tb IIIC T80°C Db IP67
Datos técnicos
Datos técnicos
| Tensión alterna de reacción | 0,64 kV |
|---|---|
| Clase de protección | IP65/67 |
| Tamaño | 215x47x35 |
| Conexión | Rd 10 mm |
| Material de la conexión | Acero inoxidable |
| Conducción de corriente de rayo | N/50 kA |
| Tensión alterna soportada de diseño | 300 V |
| Tensión continua soportada de diseño | 425 V |
| Tensión de choque de respuesta de diseño | 1,5 kV |
| Longitud del cable de conexión | 0 m |
| Valor cresta de corriente de rayo | 50 kA |
| Intensidad nominal de descarga | 100 kA |
| Rango de temperatura | -20 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 215x47x35 |
| Color | Negro |
| Serie de productos | Ex |
Datos medioambientales
1,7553 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 1,7553 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,7553 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
