Información relevante para la planificación para sistemas bajo suelo
Los sistemas bajo suelo crean un espacio en la estructura del suelo para instalar conexiones de corriente, de datos y multimedia. Para las distintas exigencias, como altura de montaje o mantenimiento de suelo, OBO ofrece diferentes productos y soluciones.
Sistemas bajo suelo en comparación
| Sistema bajo suelo | Desacoplable | Regulable | Carga pesada | Limpieza con agua | Altura de montaje | Número de equipos | Diámetro redondo | Tamaño cuadrado |
| Unidades portamecanismos GES | sí | no | no | sí | a partir de 75 mm | 3 | ∅ 234 ∅ 294 ∅ 324 | 118x194 mm 222x222 mm 274x221 mm 264x264 mm |
| Conjuntos portamecanismos | sí | sí | sí | sí | a partir de 90 mm | 6 10 12 | ∅ 214 ∅ 274 ∅ 304 | 199x199 mm 243x243 mm |
| Tomas de suelo redondas GES R2 | sí | no | sí | sí | a partir de 85 mm | 2 | ∅ 104 | |
| Tomas de suelo cuadradas UDHOME | no | sí | sí | sí | a partir de 95/110 mm | 2 6 12 | 125x125 mm 205x205 mm 250x250 mm |
Planificación y elección del sistema bajo suelo adecuado
En la planificación y elección de un sistema bajo suelo deben tenerse en cuenta los siguientes requisitos:
- Requisitos técnicos de instalación
- Requisitos de la construcción arquitectónica
- Requisitos organizativos y especificaciones del usuario
- Requisitos técnicos de seguridad
En función de estos requisitos usted decide cuál es el sistema de canalización correcto. El software OBO construct diseñado por nosotros le permite una planificación rápida y eficaz en este contexto.
Al software de planificación OBO construct
Recibirá más información sobre la elección correcta de un sistema de canalización en nuestra página web de sistema de canalización bajo suelo:

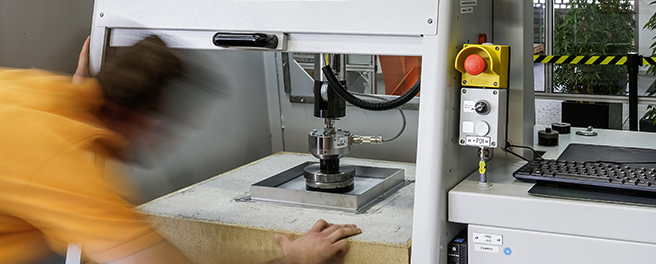

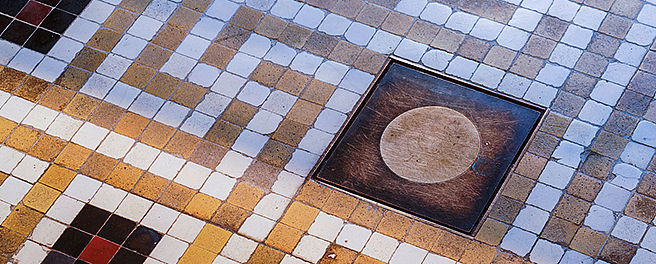

Carga en sistemas bajo suelo
La norma DIN EN 50085-2-2 establece los requisitos de carga para sistemas de instalación eléctrica. Según esta norma, se permite una flexión de conjuntos y/o unidades portamecanismos bajo carga de 6 milímetros como máximo. No obstante, en caso de revestimientos de suelo duros, por ejemplo, de gres o baldosas, una flexión de 6 milímetros provocará rupturas. Por ello, OBO ha aumentado las exigencias de calidad internas y va un paso más allá con el estándar de inspección de OBO.
Limpieza con agua en sistemas bajo suelo
Todas las unidades portamecanismos de OBO para suelos que precisan una limpieza con agua cumplen absolutamente los requisitos de la norma EN_50085_2-2 con una clase de protección IPx4 como mínimo estando cerradas. Las unidades portamecanismos con tubo también protegen la instalación eléctrica contra el agua entrante cuando están usadas, pese a que la clase de protección se reduzca a IP20.

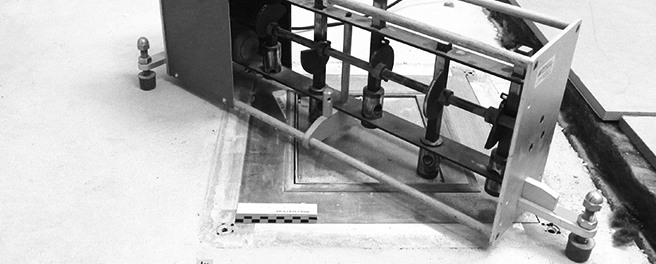

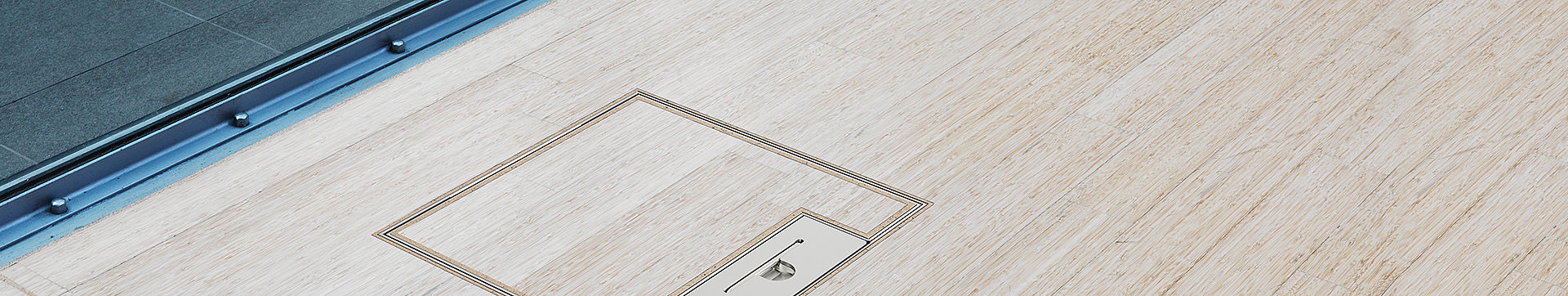

Protección acústica en sistemas bajo suelo
Los sistemas bajo suelo de OBO están previstos para el montaje en pavimentos flotantes. Generalmente, existen requisitos para el aislamiento de ruido aéreo y ruido de impacto, tanto en caso de transmisión vertical del sonido (de planta a planta), como en caso de transmisión horizontal del sonido, (de habitaciones colindantes).
Puesto que los sistemas bajo suelo también se introducen por debajo de tabiques de separación, la influencia del sistema en la transmisión del sonido tiene mucha importancia. La transmisión del ruido aéreo y del ruido de impacto para los sistemas de canalización EUK, OKA, OKB, así como para las cajas de suelo UDHOME 4 se ha tenido en cuenta en ensayos cualificados a través del instituto alemán MÜLLER-BBM GmbH de Planegg, Múnich.

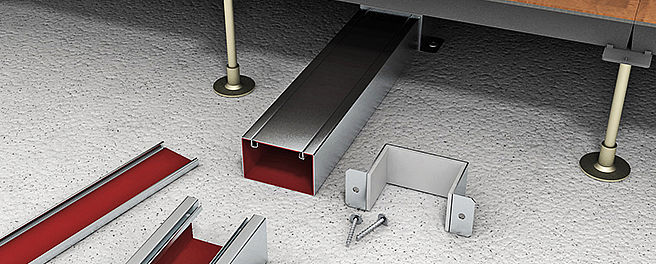

Protección contra incendios en sistemas bajo suelo
En Alemania es fundamental la directiva modelo sobre instalaciones de canalización (MLAR) para las medidas de protección contra incendios en instalaciones de canalización y sistemas bajo suelo. También se aplica en suelos modulares la directiva modelo de suelos modulares (MSysBöR). Según los requisitos de estas normas, los sistemas bajo suelo de OBO Bettermann pueden instalarse en vías de emergencia y evacuación, y muros cortafuegos.

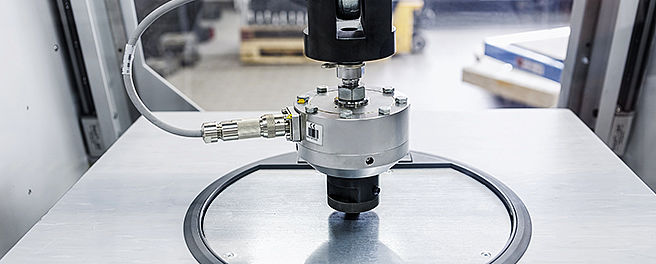

Normas para sistemas bajo suelo
Las normas se clasifican en dos categorías: disposiciones para el instalador y disposiciones para el producto. El instalador es el responsable principal del cumplimiento de dichas normas. La norma de producto EN 50085-2-2 fija los criterios de prueba de los sistemas bajo suelo. Los sistemas bajo suelo de OBO Bettermann tienen certificación VDE.
