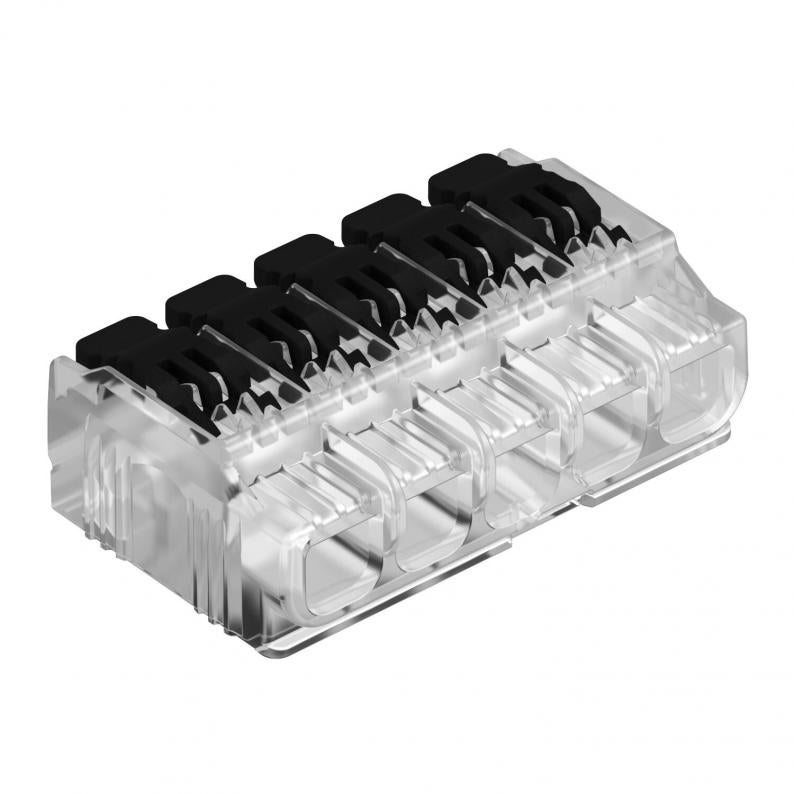

Borne de palanca universal, con 5 puntos terminales
Tipo 61 HSK45
|Código 2054425
|EAN 4012197286767
Código / Tipo
2054425 / 61 HSK45
Ud. mín. envase: 45 Unidad
45Unidad
Unidad
Descripción
Verificado según EN 60998
Borne sin tornillo para la conexión de conductores eléctricos. El tipo de conductor puede ser flexible, de varios hilos o rígido.
Si se utilizan conductores rígidos, no hace falta abrir la palanca de desbloqueo. El conductor se puede insertar directamente en el borne.
Para extraer el conductor, basta con abrir la palanca de desbloqueo. El conductor se podrá sacar entonces con facilidad.
Sección nominal:
5 x 0,2 - 4 mm² conductor multifilar/unifilar
Tensión nominal 450 V
Corriente nominal 32 A
Longitud de cable pelado: 11 - 12 mm
Orificio de comprobación: comprobador de fases y sonda de verificación (máx. Ø 2 mm) de fácil acceso en la parte superior del borne
Temperatura ambiente máx. permitida según EN 60998: 85 °C.
Borne sin tornillo para la conexión de conductores eléctricos. El tipo de conductor puede ser flexible, de varios hilos o rígido.
Si se utilizan conductores rígidos, no hace falta abrir la palanca de desbloqueo. El conductor se puede insertar directamente en el borne.
Para extraer el conductor, basta con abrir la palanca de desbloqueo. El conductor se podrá sacar entonces con facilidad.
Sección nominal:
5 x 0,2 - 4 mm² conductor multifilar/unifilar
Tensión nominal 450 V
Corriente nominal 32 A
Longitud de cable pelado: 11 - 12 mm
Orificio de comprobación: comprobador de fases y sonda de verificación (máx. Ø 2 mm) de fácil acceso en la parte superior del borne
Temperatura ambiente máx. permitida según EN 60998: 85 °C.
Datos técnicos UL (EE. UU.)
Tensión nominal 600 V
Rango de sujeción AWG 24-12
Temperatura ambiente. máx. 105 °C
Datos técnicos
Dimensiones
| Longitud | 19,6 mm |
|---|---|
| Ancho | 31,3 mm |
| Altura | 10,45 mm |
Datos técnicos
| Número de polos | 1 |
|---|---|
| Diámetro del cable mín. | 0,5 mm |
| Diámetro del cable máx. | 2,3 mm |
| Corriente nominal | 32 A |
| Tensión nominal | 450 V |
| Material aislante | Termoplástico |
| Apropiado para conductor rígido | sí |
| Apropiado para conductor flexible | sí |
| Apropiado para conductor multifilar | sí |
| Transparente | sí |
| Con palancas de accionamiento | sí |
| Sección de conductor unifilar conectable mín. | 0,2 mm² |
| Sección de conductor unifilar conectable máx. | 4 mm² |
| Sección de conductor multifilar conectable mín. | 0,2 mm² |
| Sección de conductor multifilar conectable máx. | 4 mm² |
| Sección nominal mín. | 0,2 mm² |
| Sección nominal máx. | 4 mm² |
| Sección transversal | 5 x 0,2 - 4 mm² conductor multifilar/unifilar mm² |
| Número de polos | 5 |
| Rango de temperatura | -5 °C |
| Rango de temperatura máx. | 85 °C |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 850°C |
| Dimensión | 19,6x31,3x10,5 |
| Color | Transparente |
