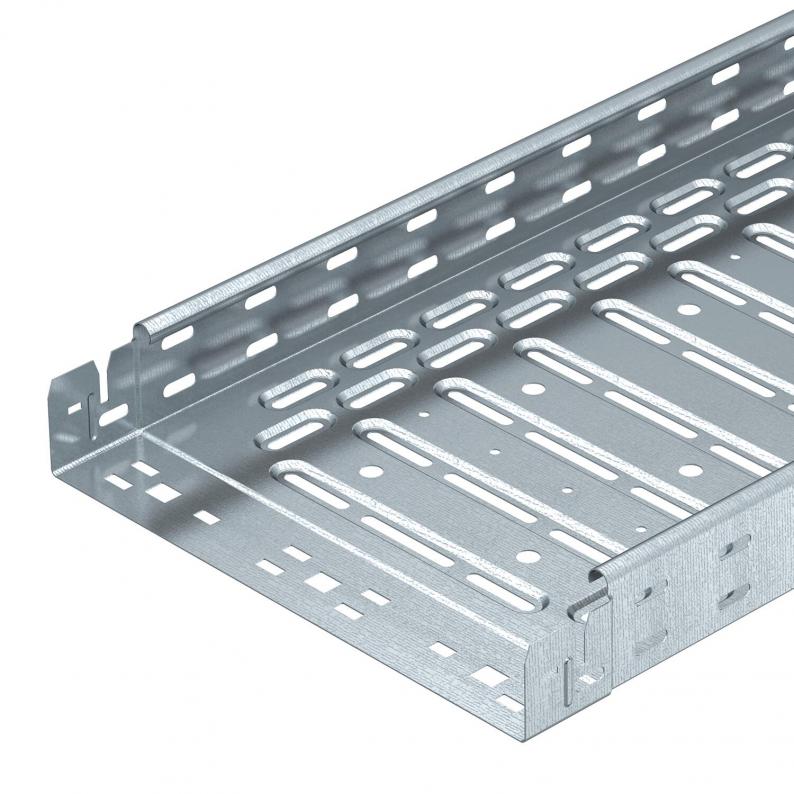

Bandeja portacables RKS-Magic® 60 FS
Tipo RKSM 620 FS
|Código 6047638
|EAN 4012195391203
Código / Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
La perforación para la suspensión de la varilla roscada directa tiene un diámetro de 11 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
La perforación para la suspensión de la varilla roscada directa tiene un diámetro de 11 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos

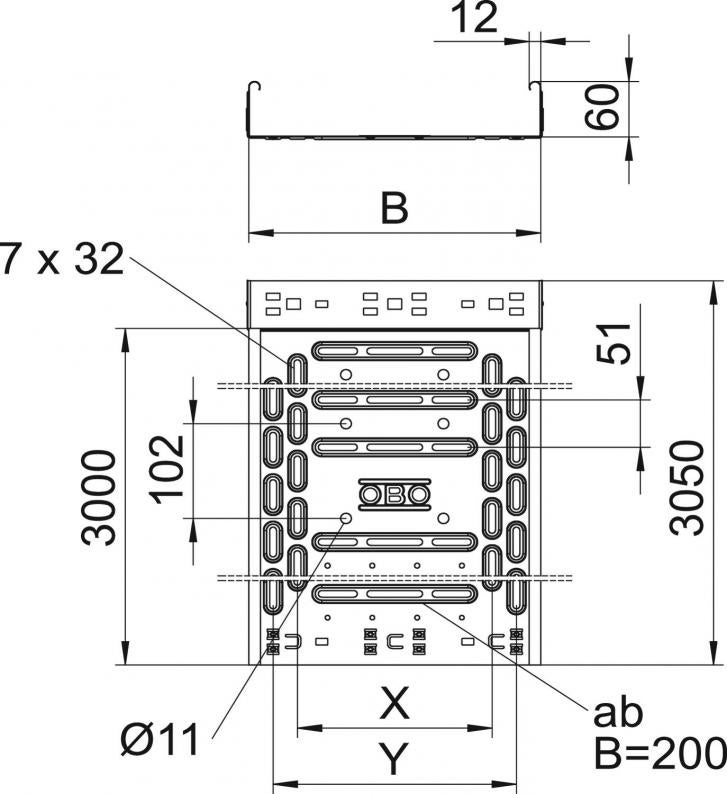

Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 60 mm |
| Medida y | 150 mm |
| Medida B | 200 mm |
| Medida x | 100 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 118 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 0,75 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 11800 mm² |
| Con tapa | no |
| Orificios de la base | 1 |
| Dimensión | 60x200x3050 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Protección contra incendios | Mantenimiento de función construcción portante específica según el cable, Instalación de protección contra incendios |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
Cargas
| Distancia de sujeción 1,0 m | 1,2 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 1 kN/m |
| Distancia de sujeción 2,0 m | 0,55 kN/m |
| Distancia de sujeción 2,5 m | 0,4 kN/m |
| Clase de carga NEMA | 8AA |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
4,4813 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 4,4813 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 4,4813 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (8)
Declaraciones (5)
Certificados (8)
Instrucciones y ayuda (4)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
RKSM 610 FS
3050
100
60
sí
0,75
Galvanizado en banda
Acero
zinc
6047611
RKSM 615 FS
3050
150
60
sí
0,75
Galvanizado en banda
Acero
zinc
6047630
RKSM 620 FS
3050
200
60
sí
0,75
Galvanizado en banda
Acero
zinc
6047638
RKSM 630 FS
3050
300
60
sí
0,75
Galvanizado en banda
Acero
zinc
6047654
RKSM 640 FS
3050
400
60
sí
0,9
Galvanizado en banda
Acero
zinc
6047689
RKSM 650 FS
3050
500
60
no
0,9
Galvanizado en banda
Acero
zinc
6047719
RKSM 660 FS
3050
600
60
no
0,9
Galvanizado en banda
Acero
zinc
6047735
Ancho
Mantenimiento de función
Espesor de chapa
RKSM 610 FS
Código
6047611
Longitud
3050
Ancho
100
Altura
60
Mantenimiento de función
sí
Espesor de chapa
0,75
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
RKSM 615 FS
Código
6047630
Longitud
3050
Ancho
150
Altura
60
Mantenimiento de función
sí
Espesor de chapa
0,75
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
RKSM 620 FS
Código
6047638
Longitud
3050
Ancho
200
Altura
60
Mantenimiento de función
sí
Espesor de chapa
0,75
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
RKSM 630 FS
Código
6047654
Longitud
3050
Ancho
300
Altura
60
Mantenimiento de función
sí
Espesor de chapa
0,75
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
RKSM 640 FS
Código
6047689
Longitud
3050
Ancho
400
Altura
60
Mantenimiento de función
sí
Espesor de chapa
0,9
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
RKSM 650 FS
Código
6047719
Longitud
3050
Ancho
500
Altura
60
Mantenimiento de función
no
Espesor de chapa
0,9
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
RKSM 660 FS
Código
6047735
Longitud
3050
Ancho
600
Altura
60
Mantenimiento de función
no
Espesor de chapa
0,9
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
