Escuadra para pared AW 80
Tipo AW 80 61 FT
|Código 6417833
|EAN 4012196203710
Código / Tipo
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

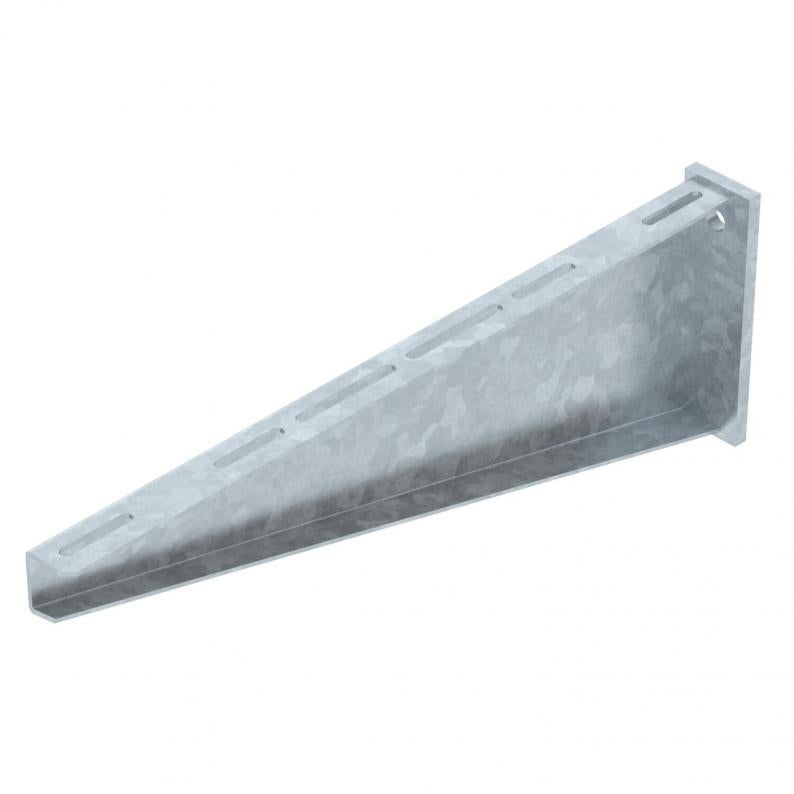

Escuadra de pared para cargas pesadas con cabeza soldada.
Para la fijación de las bandejas portacables con tornillo de cabeza alomada de tamaño M6, pida la arandela grande por separado (perforación en la escuadra 9 x ...).
Datos técnicos

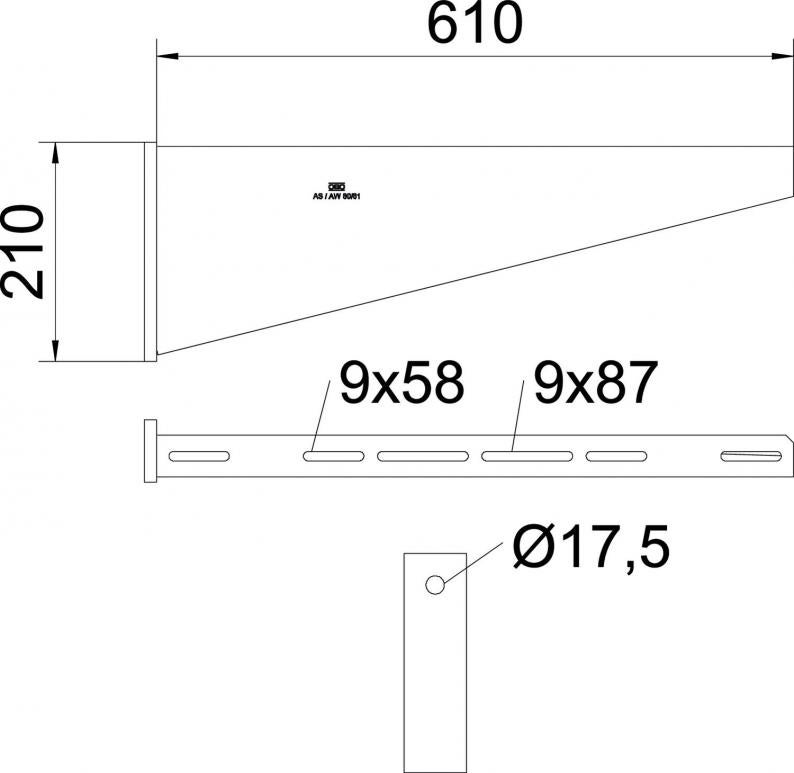

Dimensiones
| Longitud | 60 mm |
|---|---|
| Ancho | 610 mm |
| Altura | 210 mm |
| Medida A | 60 mm |
| Medida B | 610 mm |
| Medida H | 210 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Acero inoxidable, barnizado | no |
| Ángulo mín. | 90 mm |
| Ángulo máx. | 90 mm |
| Diámetro del agujero | 17,5 mm |
| Versión | Escuadra de pared/perfil |
| Conforme a ROHS | sí |
| F en kN | 8 kN |
| Dimensión | B610mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie AW 80 |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
11,7008 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 11,7008 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 11,7008 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 F
6406122
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406122
Tornillo de cabeza rebajada con tuerca combinada FTipo
FRSB 6x12 F
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Ancho
F en kN
Código
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 51 FT
510
8
6417817
AW 80 61 FT
610
8
6417833
AW 80 71 FT
710
8
6417868
AW 80 81 FT
810
8
6417884
