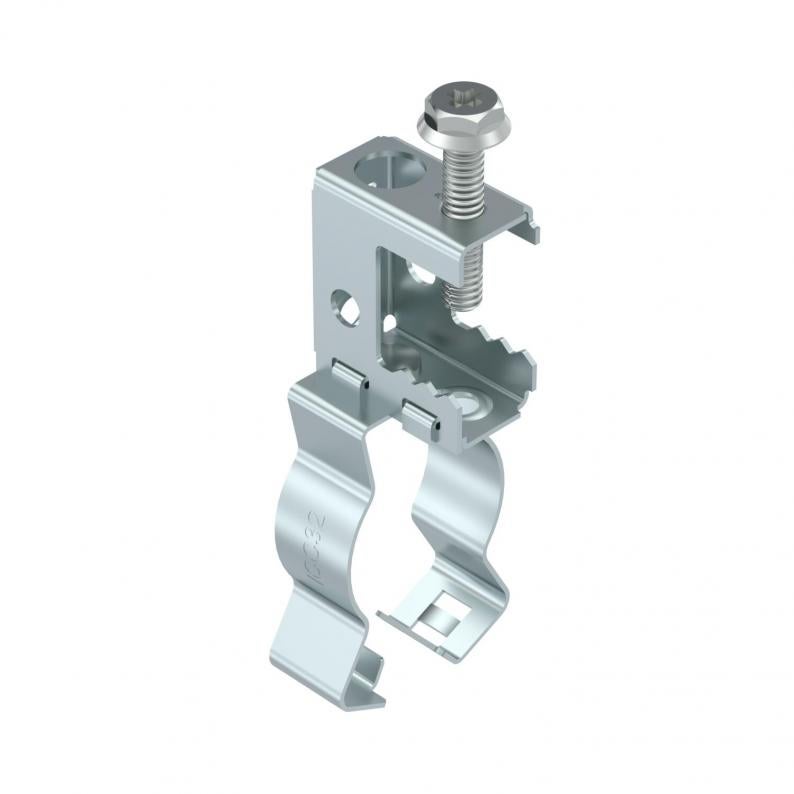

Abrazadera atornillable para vigas, con soporte para tubos
Tipo SKS 213 D32
|Código 1488593
|EAN 4012197392017
Código / Tipo
Longitud
Ancho
Altura
Carga de fractura
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Abrazadera atornillable para vigas, para montar tubos y cables. Alojamiento de tubo cerrado en la parte inferior. Fijación a vigas de acero mediante atornillado.
Datos técnicos
Dimensiones
| Longitud | 31 mm |
|---|---|
| Ancho | 39 mm |
| Altura | 93 mm |
| Medida H | 93 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Carga de fractura | 0,45 kN |
| Conforme a ROHS | sí |
| Diámetro del cable/tubo mín. | 30 mm |
| Diámetro del cable/tubo máx. | 32 mm |
| Tipo de fijación | Atornillar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 2 mm |
| Espesor brida F máx. | 16 mm |
| Dimensión | 2-13mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
| Serie de productos | Abrazadera de sujeción |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Carga de fractura
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Código
SKS 213 D20/25
31
40
84
0,45
20
25
2
16
1488591
SKS 213 D32
31
39
93
0,45
30
32
2
16
1488593
SKS 213 D40
31
44
105
0,45
36
40
2
16
1488595
Ancho
Altura
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
SKS 213 D20/25
Código
1488591
Longitud
31
Ancho
40
Altura
84
Carga de fractura
0,45
Diámetro del cable/tubo mín.
20
Diámetro del cable/tubo máx.
25
Espesor brida F mín.
2
Espesor brida F máx.
16
SKS 213 D32
Código
1488593
Longitud
31
Ancho
39
Altura
93
Carga de fractura
0,45
Diámetro del cable/tubo mín.
30
Diámetro del cable/tubo máx.
32
Espesor brida F mín.
2
Espesor brida F máx.
16
SKS 213 D40
Código
1488595
Longitud
31
Ancho
44
Altura
105
Carga de fractura
0,45
Diámetro del cable/tubo mín.
36
Diámetro del cable/tubo máx.
40
Espesor brida F mín.
2
Espesor brida F máx.
16
