Abrazadera de sujeción, con pernos roscados en el lateral
Tipo SCVTB 1,5-4 M6
|Código 1488271
|EAN 4012197392277
Código / Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descripción

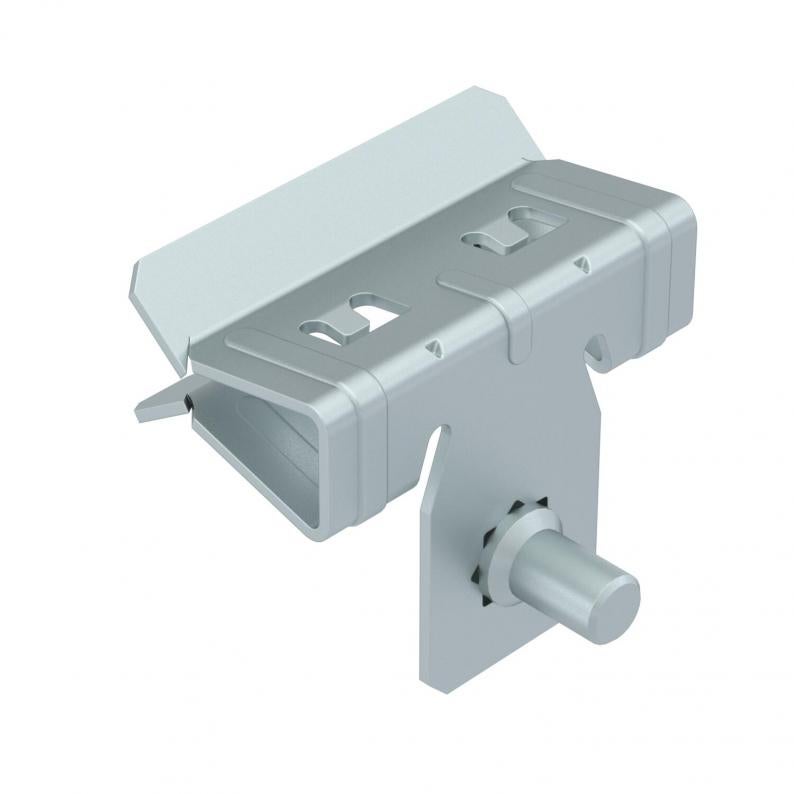

Fijación a viga con perno roscado M6 en el lateral para soluciones de montaje personalizadas. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos
Dimensiones
| Longitud | 35 mm |
|---|---|
| Ancho | 40 mm |
| Altura | 23 mm |
| Medida L | 35 mm |
Datos técnicos
| Rosca métrica | 6 |
|---|---|
| Extremo de la bisagra | no |
| Bisagra ajustable | no |
| Carga de fractura | 0,45 kN |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Rosca |
| Espesor brida F mín. | 1,5 mm |
| Espesor brida F máx. | 4 mm |
| Dimensión | 1,5-4mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Código
SCVTB 1,5-4 M6
35
40
23
35
1,5
4
1488271
SCVTB 4-10 M6
35
40
23
35
4
10
1488273
SCVTB 10-15 M6
35
40
42
41
10
15
1488275
SCVTB 15-20 M6
35
40
42
41
15
20
1488277
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
SCVTB 1,5-4 M6
Código
1488271
Longitud
35
Ancho
40
Altura
23
Medida L
35
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCVTB 4-10 M6
Código
1488273
Longitud
35
Ancho
40
Altura
23
Medida L
35
Espesor brida F mín.
4
Espesor brida F máx.
10
SCVTB 10-15 M6
Código
1488275
Longitud
35
Ancho
40
Altura
42
Medida L
41
Espesor brida F mín.
10
Espesor brida F máx.
15
SCVTB 15-20 M6
Código
1488277
Longitud
35
Ancho
40
Altura
42
Medida L
41
Espesor brida F mín.
15
Espesor brida F máx.
20
