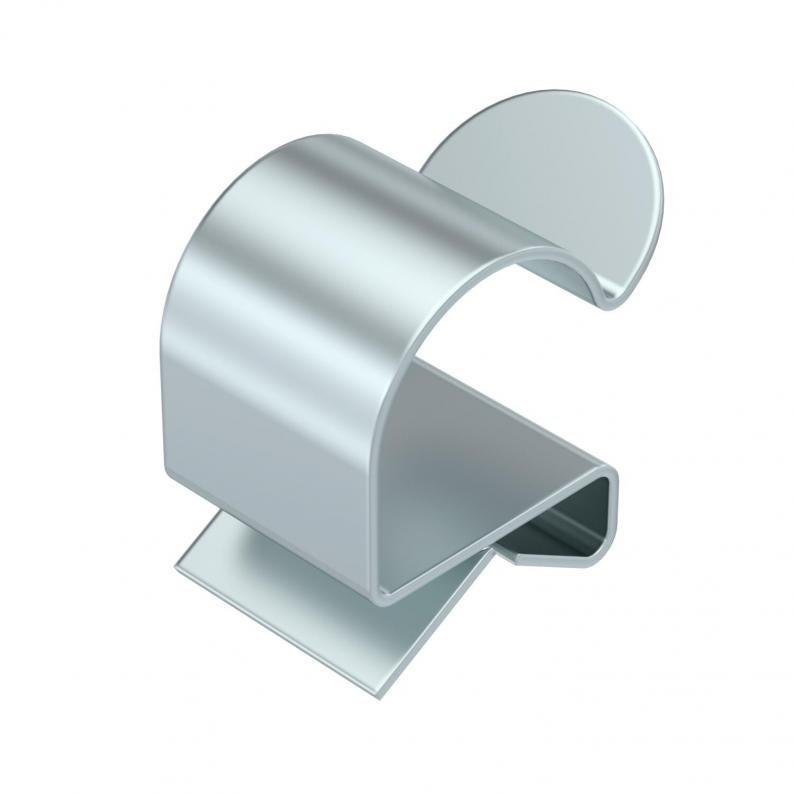

Abrazadera de sujeción para cable
Tipo SCC 1-4 D14
|Código 1488461
|EAN 4012197382902
Código / Tipo
Longitud
Ancho
Altura
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descripción
Fijación a viga para montaje de cables. Alojamiento para cables abierto en el lateral. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos
Dimensiones
| Longitud | 23 mm |
|---|---|
| Ancho | 14 mm |
| Altura | 21 mm |
| Medida W | 14 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Diámetro del cable/tubo mín. | 12 mm |
| Diámetro del cable/tubo máx. | 14 mm |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 1 mm |
| Espesor brida F máx. | 4 mm |
| Dimensión | 1-4mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (4)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
Código
SCC 1-4 D5,5
15
14
14
4
5
1
4
1488451
SCC 1-4 D7
17
14
15
6
7
1
4
1488453
SCC 1-4 D9
17
14
16
8
9
1
4
1488455
SCC 1-4 D11
19
14
17
10
11
1
4
1488457
SCC 1-4 D14
23
14
21
12
14
1
4
1488461
SCC 1-4 D18
25
14
22
15
18
1
4
1488465
SCC 1-4 D24
27
14
25
19
24
1
4
1488469
SCC 1-4 D30
33
14
33
25
30
1
4
1488473
SCC 4-7,5 D5,5
14
14
16
4
5
4
7,5
1488481
SCC 4-7,5 D7
18
14
18
6
7
4
7,5
1488483
SCC 4-7,5 D9
17
14
20
8
9
4
7,5
1488485
SCC 4-7,5 D11
19
14
21
10
11
4
7,5
1488487
SCC 4-7,5 D14
21
14
22
12
14
4
7,5
1488491
SCC 4-7,5 D18
24
14
27
15
18
4
7,5
1488495
SCC 4-7,5 D24
28
14
29
19
24
4
7,5
1488501
SCC 4-7,5 D30
33
14
33
25
30
4
7,5
1488505
SCC 7,5-12 D5,5
18
14
21
4
5
7,5
12
1488510
SCC 7,5-12 D7
19
14
18
6
7
7,5
12
1488511
SCC 7,5-12 D9
18
14
23
8
9
7,5
12
1488513
SCC 7,5-12 D11
19
14
24
10
11
7,5
12
1488515
SCC 7,5-12 D14
21
14
25
12
14
7,5
12
1488519
SCC 7,5-12 D18
24
14
28
15
18
7,5
12
1488523
SCC 7,5-12 D24
28
14
32
19
24
7,5
12
1488527
SCC 7,5-12 D30
34
14
37
25
30
7,5
12
1488531
Longitud
Altura
Diámetro del cable/tubo mín.
Diámetro del cable/tubo máx.
Espesor brida F mín.
Espesor brida F máx.
SCC 1-4 D5,5
Código
1488451
Longitud
15
Ancho
14
Altura
14
Diámetro del cable/tubo mín.
4
Diámetro del cable/tubo máx.
5
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 1-4 D7
Código
1488453
Longitud
17
Ancho
14
Altura
15
Diámetro del cable/tubo mín.
6
Diámetro del cable/tubo máx.
7
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 1-4 D9
Código
1488455
Longitud
17
Ancho
14
Altura
16
Diámetro del cable/tubo mín.
8
Diámetro del cable/tubo máx.
9
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 1-4 D11
Código
1488457
Longitud
19
Ancho
14
Altura
17
Diámetro del cable/tubo mín.
10
Diámetro del cable/tubo máx.
11
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 1-4 D14
Código
1488461
Longitud
23
Ancho
14
Altura
21
Diámetro del cable/tubo mín.
12
Diámetro del cable/tubo máx.
14
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 1-4 D18
Código
1488465
Longitud
25
Ancho
14
Altura
22
Diámetro del cable/tubo mín.
15
Diámetro del cable/tubo máx.
18
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 1-4 D24
Código
1488469
Longitud
27
Ancho
14
Altura
25
Diámetro del cable/tubo mín.
19
Diámetro del cable/tubo máx.
24
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 1-4 D30
Código
1488473
Longitud
33
Ancho
14
Altura
33
Diámetro del cable/tubo mín.
25
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
1
Espesor brida F máx.
4
SCC 4-7,5 D5,5
Código
1488481
Longitud
14
Ancho
14
Altura
16
Diámetro del cable/tubo mín.
4
Diámetro del cable/tubo máx.
5
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 4-7,5 D7
Código
1488483
Longitud
18
Ancho
14
Altura
18
Diámetro del cable/tubo mín.
6
Diámetro del cable/tubo máx.
7
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 4-7,5 D9
Código
1488485
Longitud
17
Ancho
14
Altura
20
Diámetro del cable/tubo mín.
8
Diámetro del cable/tubo máx.
9
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 4-7,5 D11
Código
1488487
Longitud
19
Ancho
14
Altura
21
Diámetro del cable/tubo mín.
10
Diámetro del cable/tubo máx.
11
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 4-7,5 D14
Código
1488491
Longitud
21
Ancho
14
Altura
22
Diámetro del cable/tubo mín.
12
Diámetro del cable/tubo máx.
14
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 4-7,5 D18
Código
1488495
Longitud
24
Ancho
14
Altura
27
Diámetro del cable/tubo mín.
15
Diámetro del cable/tubo máx.
18
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 4-7,5 D24
Código
1488501
Longitud
28
Ancho
14
Altura
29
Diámetro del cable/tubo mín.
19
Diámetro del cable/tubo máx.
24
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 4-7,5 D30
Código
1488505
Longitud
33
Ancho
14
Altura
33
Diámetro del cable/tubo mín.
25
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
4
Espesor brida F máx.
7,5
SCC 7,5-12 D5,5
Código
1488510
Longitud
18
Ancho
14
Altura
21
Diámetro del cable/tubo mín.
4
Diámetro del cable/tubo máx.
5
Espesor brida F mín.
7,5
Espesor brida F máx.
12
SCC 7,5-12 D7
Código
1488511
Longitud
19
Ancho
14
Altura
18
Diámetro del cable/tubo mín.
6
Diámetro del cable/tubo máx.
7
Espesor brida F mín.
7,5
Espesor brida F máx.
12
SCC 7,5-12 D9
Código
1488513
Longitud
18
Ancho
14
Altura
23
Diámetro del cable/tubo mín.
8
Diámetro del cable/tubo máx.
9
Espesor brida F mín.
7,5
Espesor brida F máx.
12
SCC 7,5-12 D11
Código
1488515
Longitud
19
Ancho
14
Altura
24
Diámetro del cable/tubo mín.
10
Diámetro del cable/tubo máx.
11
Espesor brida F mín.
7,5
Espesor brida F máx.
12
SCC 7,5-12 D14
Código
1488519
Longitud
21
Ancho
14
Altura
25
Diámetro del cable/tubo mín.
12
Diámetro del cable/tubo máx.
14
Espesor brida F mín.
7,5
Espesor brida F máx.
12
SCC 7,5-12 D18
Código
1488523
Longitud
24
Ancho
14
Altura
28
Diámetro del cable/tubo mín.
15
Diámetro del cable/tubo máx.
18
Espesor brida F mín.
7,5
Espesor brida F máx.
12
SCC 7,5-12 D24
Código
1488527
Longitud
28
Ancho
14
Altura
32
Diámetro del cable/tubo mín.
19
Diámetro del cable/tubo máx.
24
Espesor brida F mín.
7,5
Espesor brida F máx.
12
SCC 7,5-12 D30
Código
1488531
Longitud
34
Ancho
14
Altura
37
Diámetro del cable/tubo mín.
25
Diámetro del cable/tubo máx.
30
Espesor brida F mín.
7,5
Espesor brida F máx.
12
