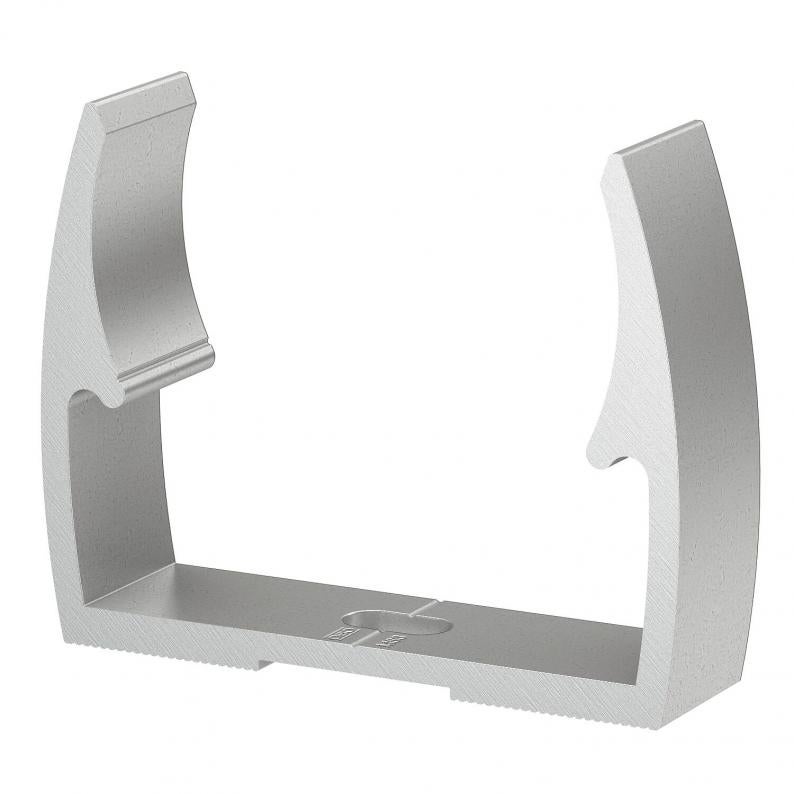

Abrazadera OBO-Quick, aluminio
Tipo ALQ M20
|Código 2149920
|EAN 4012196409242
Código / Tipo
Tamaño nominal
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descripción
Abrazadera Quick de OBO, tipo ALQ M, para todos los sistemas de tubos métricos de aluminio, y tubos de aislamiento para cargas ligeras y pesadas. Adecuada para el alojamiento del sistema de tubos de aluminio de OBO.
Los centradores de tubos permiten una colocación óptima del tubo y hacen girar las abrazaderas hasta adoptar la posición adecuada.
Agujero alargado para poder realizar un ajuste lateral durante el montaje mediante tirafondos o tacos.
Distancia de fijación recomendada: 50-60 cm.
Los centradores de tubos permiten una colocación óptima del tubo y hacen girar las abrazaderas hasta adoptar la posición adecuada.
Agujero alargado para poder realizar un ajuste lateral durante el montaje mediante tirafondos o tacos.
Distancia de fijación recomendada: 50-60 cm.
Datos técnicos
Dimensiones
| Medida A | 25 mm |
|---|---|
| Medida B | 18 mm |
| Medida H | 27,5 mm |
| Medida F | 9,5 mm |
| Medida h | 20 mm |
| Medida E | 5,1 mm |
Datos técnicos
| Tamaño nominal | 20 |
|---|---|
| Libre de halógenos | no |
| Valores de extracción | 75 N |
| Resistente a los UV | sí |
| Tubular | no |
| cerrado | no |
| Número de cables / tubos | 1 |
| Con inserción | no |
| Tipo de fijación | Agujero de rosca |
| Conforme a ROHS | sí |
| Rango de sujeción D mín. | 20 mm |
| Rango de sujeción D máx. | 20 mm |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 90 °C |
| Dimensión | M20 |
| Material | Aluminio |
| Resistance to impact | 2 J |
| Resistance to lateral load | 125 N |
| Resistance to axial load | 25 N |
| Resistance against corrosion | Alta |
| Serie de productos | Fila de abrazaderas Quick |
Datos medioambientales
0,1511 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,1511 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,1511 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Tamaño nominal
Código
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
