Abrazadera semirredonda, mediacaña de plástico simple, ALU
Tipo 2056 28 ALU
Código 1183230
EAN 4012195077473
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descripción
Adecuado para todos los perfiles C con 16-17 mm de ancho de ranura;
abrazadera y tornillo de aluminio ALMg 3,
media caña de polipropileno, sin halógenos, gris claro RAL 7035.
(medias cañas de metal bajo encargo).
abrazadera y tornillo de aluminio ALMg 3,
media caña de polipropileno, sin halógenos, gris claro RAL 7035.
(medias cañas de metal bajo encargo).
Las abrazaderas sobre perfil 2056/ALU son adecuadas, en la versión de 1 cable según VDE 0298-1, para el tendido individual de cables unifilares en redes trifásicas, ya que en este caso no se establece ningún circuito metálico cerrado. Sin embargo, se debe tener en cuenta la baja resistencia mecánica de las abrazaderas de aluminio en caso de producirse un cortocircuito, es decir, que la distancias entre abrazaderas en sentido longitudinal se debe acortar lo máximo posible, dejando la distancia lateral suficiente entre los cables.
Datos técnicos
Datos técnicos
| Para carriles con ancho de ranura (con intervalo) mín. | 16 mm |
|---|---|
| Para carriles con ancho de ranura (con intervalo) máx. | 17 mm |
| A prueba de impactos | no |
| Libre de halógenos | sí |
| Con bandeja de plástico | sí |
| Con bandeja metálica | no |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Aluminio |
| Máx. Par de apriete | 2 Nm |
| Modo de montaje | Perfiles en C |
| Conforme a ROHS | sí |
| Rango de sujeción D mín. | 22 mm |
| Rango de sujeción D máx. | 28 mm |
| Dimensión | 22-28mm |
| Material | Aluminio |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
| Serie de productos | 2056 / 2058 |

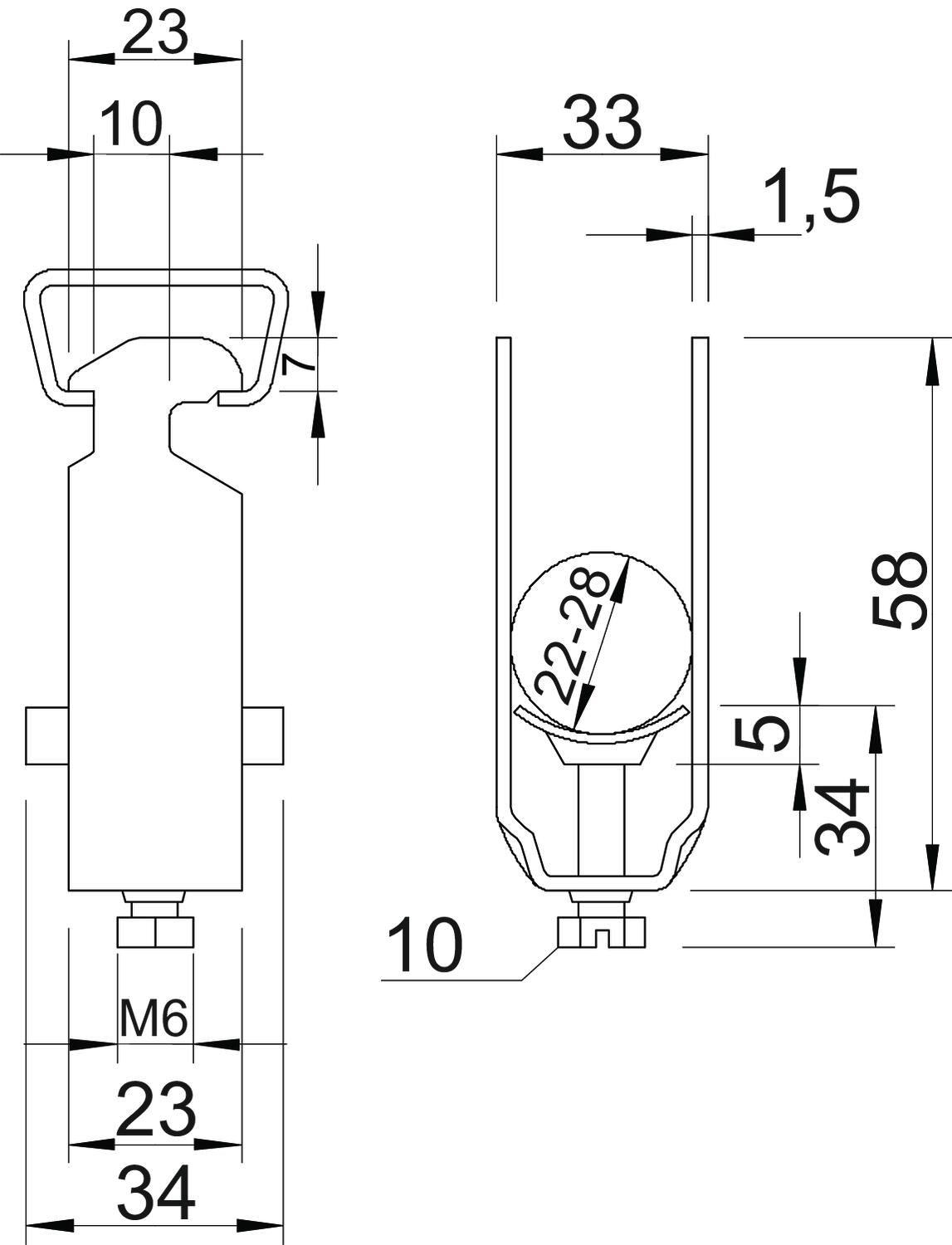

Dimensiones
| Medida L | 34 mm |
|---|---|
| Medida A | 23 mm |
| Medida B | 33 mm |
| Medida H | 58 mm |
| Medida t | 2 mm |
| Medida C | 34 mm |
| Medida x | 5 mm |
| Medida G (mm) | M6 |
Datos medioambientales
0,2719 kg CO₂e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2719 kg CO₂e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2719 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
2056 12 ALU
2
8
12
1183206
2056 22 ALU
2
16
22
1183222
2056 28 ALU
2
22
28
1183230
2056 40 ALU
2
34
40
1183257
Rango de sujeción D mín.
Rango de sujeción D máx.
2056 12 ALU
Código
1183206
Máx. Par de apriete
2
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
2056 22 ALU
Código
1183222
Máx. Par de apriete
2
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
2056 28 ALU
Código
1183230
Máx. Par de apriete
2
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
2056 40 ALU
Código
1183257
Máx. Par de apriete
2
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
