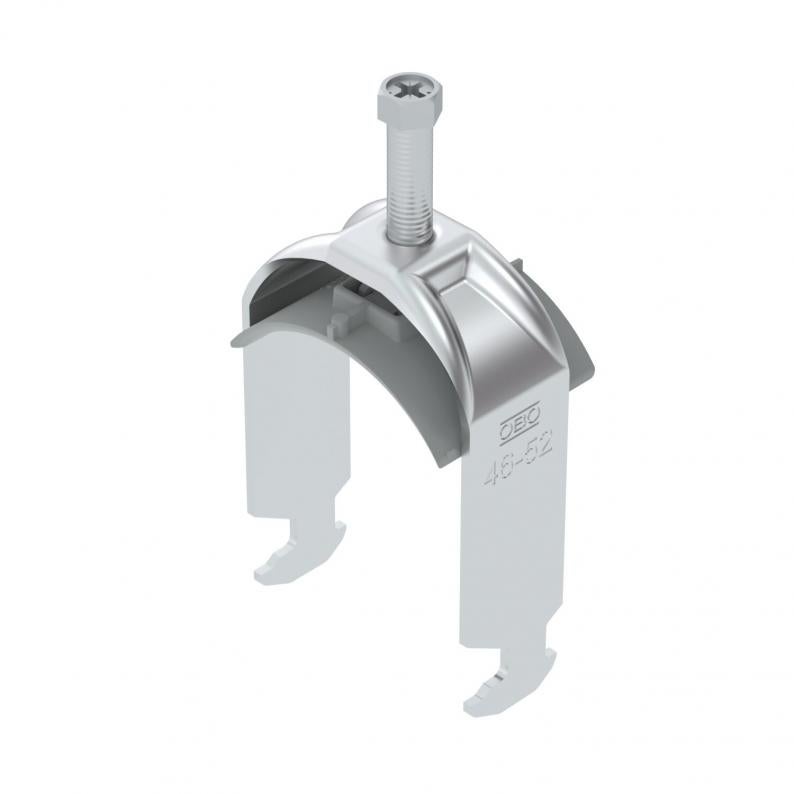

Abrazadera sobre perfil base H simple, mediacaña de plástico, Al

Abrazadera sobre perfil base H simple, mediacaña de plástico, Al

Tipo BS-H1-K-52 ALU
|
Código 1186449
|
EAN 4012196848409
Mostrar todas las versiones
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.

Ud. mín. envase: 100 Unidad

Unidad

Descripción

Abrazadera sobre perfil con base con cabeza de martillo, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Libre de halógenos: sin cloro, flúor ni bromo
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Ancho de ranura 16-17 mm
  • Abrazadera sobre perfil en C con ancho de ranura 16-17 mm.
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico
  • Embalaje totalmente de cartón reciclado

Datos técnicos

Dimensiones

Longitud25 mm
Ancho57 mm
Altura89 mm
Medida L45 mm
Medida A25 mm
Medida B57 mm
Medida H89 mm
Medida t2 mm
Medida C40 mm
Medida G (mm)M8

Datos técnicos

Espesor de chapa2 mm
Para diámetro de tubo mín.46 mm
Para diámetro de tubo máx.52 mm
Ancho de ranura10 mm
Para carriles con ancho de ranura (con intervalo) mín.16 mm
Para carriles con ancho de ranura (con intervalo) máx.17 mm
Libre de halógenossí
RoscaM8
Con bandeja de plásticosí
Longitud, dimensiones exteriores40 mm
Número de cables / tubos1
Accesorio de superficieSin tratar
Accesorio de materialAluminio
Máx. Par de apriete2 Nm
Modo de montajePerfiles en C
Rango de sujeción D mín.46 mm
Rango de sujeción D máx.52 mm
Dimensión46-52mm
MaterialAluminio
Con contramediacañano
Material de la bandejaPlástico
Calidad de material de la bandejaPolipropileno

Datos medioambientales

0,479 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate0,479 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,479 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)

Modelos

Rango de sujeción D mín.
Rango de sujeción D máx.
BS-H1-K-12 ALU
Código
1186402
Máx. Par de apriete
2
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-H1-K-16 ALU
Código
1186409
Máx. Par de apriete
2
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-H1-K-22 ALU
Código
1186416
Máx. Par de apriete
2
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-H1-K-28 ALU
Código
1186422
Máx. Par de apriete
2
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-H1-K-34 ALU
Código
1186429
Máx. Par de apriete
2
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-H1-K-40 ALU
Código
1186436
Máx. Par de apriete
2
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-H1-K-46 ALU
Código
1186442
Máx. Par de apriete
2
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-H1-K-52 ALU
Código
1186449
Máx. Par de apriete
2
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-H1-K-58 ALU
Código
1186456
Máx. Par de apriete
2
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-H1-K-64 ALU
Código
1186462
Máx. Par de apriete
2
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
BS-H1-K-70 ALU
Código
1186469
Máx. Par de apriete
2
Rango de sujeción D mín.
64
Rango de sujeción D máx.
70
BS-H1-K-76 ALU
Código
1186476
Máx. Par de apriete
2
Rango de sujeción D mín.
70
Rango de sujeción D máx.
76
