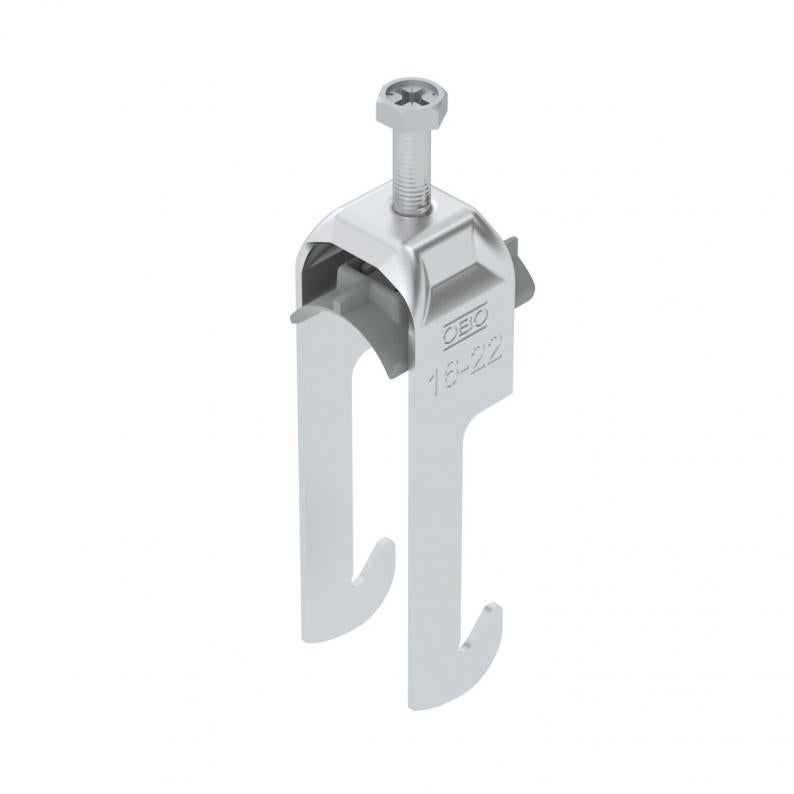

Abrazadera sobre perfil base W simple, mediacaña de plástico, Al
Tipo BS-W1-K-22 ALU
Código 1187914
EAN 4012196855049
Código / Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Abrazadera sobre perfil con base W, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfiles angulares hasta < 40 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.
Datos técnicos

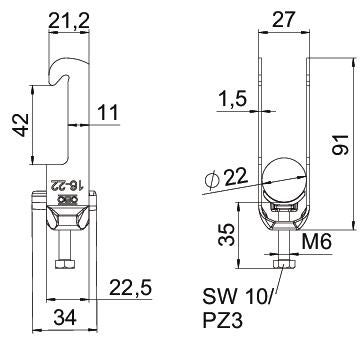

Dimensiones
| Longitud | 22,5 mm |
|---|---|
| Ancho | 27 mm |
| Altura | 91 mm |
| Medida L | 35 mm |
| Medida A | 22,5 mm |
| Medida B | 27 mm |
| Medida H | 91 mm |
| Medida t | 1,5 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
Datos técnicos
| Espesor de chapa | 1,5 mm |
|---|---|
| Para diámetro de tubo mín. | 16 mm |
| Para diámetro de tubo máx. | 22 mm |
| Ancho de ranura | 10 mm |
| Libre de halógenos | sí |
| Rosca | M6 |
| Con bandeja de plástico | sí |
| Longitud, dimensiones exteriores | 34 mm |
| Número de cables / tubos | 1 |
| Accesorio de superficie | Sin tratar |
| Accesorio de material | Aluminio |
| Máx. Par de apriete | 2 Nm |
| Modo de montaje | Perfil angular |
| Conforme a ROHS | sí |
| Rango de sujeción D mín. | 16 mm |
| Rango de sujeción D máx. | 22 mm |
| Dimensión | 16-22mm |
| Material | Aluminio |
| Con contramediacaña | no |
| Material de la bandeja | Plástico |
| Calidad de material de la bandeja | Polipropileno |
| Serie de productos | 2056 / 2058 |
Datos medioambientales
0,2913 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2913 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2913 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (3)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
Código
BS-W1-K-12 ALU
3
8
12
1187902
BS-W1-K-16 ALU
3
12
16
1187908
BS-W1-K-22 ALU
2
16
22
1187914
BS-W1-K-28 ALU
2
22
28
1187920
BS-W1-K-34 ALU
2
28
34
1187926
BS-W1-K-40 ALU
2
34
40
1187932
BS-W1-K-46 ALU
2
40
46
1187938
BS-W1-K-52 ALU
2
46
52
1187944
BS-W1-K-58 ALU
2
52
58
1187950
BS-W1-K-64 ALU
2
58
64
1187956
Máx. Par de apriete
Rango de sujeción D mín.
Rango de sujeción D máx.
BS-W1-K-12 ALU
Código
1187902
Máx. Par de apriete
3
Rango de sujeción D mín.
8
Rango de sujeción D máx.
12
BS-W1-K-16 ALU
Código
1187908
Máx. Par de apriete
3
Rango de sujeción D mín.
12
Rango de sujeción D máx.
16
BS-W1-K-22 ALU
Código
1187914
Máx. Par de apriete
2
Rango de sujeción D mín.
16
Rango de sujeción D máx.
22
BS-W1-K-28 ALU
Código
1187920
Máx. Par de apriete
2
Rango de sujeción D mín.
22
Rango de sujeción D máx.
28
BS-W1-K-34 ALU
Código
1187926
Máx. Par de apriete
2
Rango de sujeción D mín.
28
Rango de sujeción D máx.
34
BS-W1-K-40 ALU
Código
1187932
Máx. Par de apriete
2
Rango de sujeción D mín.
34
Rango de sujeción D máx.
40
BS-W1-K-46 ALU
Código
1187938
Máx. Par de apriete
2
Rango de sujeción D mín.
40
Rango de sujeción D máx.
46
BS-W1-K-52 ALU
Código
1187944
Máx. Par de apriete
2
Rango de sujeción D mín.
46
Rango de sujeción D máx.
52
BS-W1-K-58 ALU
Código
1187950
Máx. Par de apriete
2
Rango de sujeción D mín.
52
Rango de sujeción D máx.
58
BS-W1-K-64 ALU
Código
1187956
Máx. Par de apriete
2
Rango de sujeción D mín.
58
Rango de sujeción D máx.
64
