Bandeja de escalera de vano ancho WKLG 110 FS
Tipo WKLG 1140 FS
|Código 6311016
|EAN 4012196883158
Código / Tipo
Longitud
Ancho
Espesor
Ud. mín. envase: 6 m
6m
m
Descripción
Bandeja de escalera de vano ancho con barra lateral perforada de ala 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Las uniones rectas WRVL 110 se piden por separado.
Datos técnicos

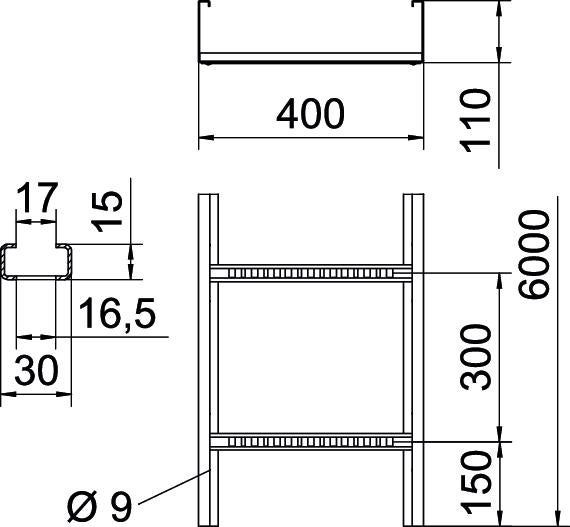

Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 400 mm |
| Altura | 110 mm |
| Medida L | 6000 mm |
| Medida B | 400 mm |
| Medida de la ranura del peldaño | 17,00 |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | sí |
| Sección efectiva | 376 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 37600 mm² |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil (abierto) |
| Fijación del peldaño | Completamente remachado |
| Tamaño | 110 x 400 |
| Espesor | 2 mm |
| Dimensión | 110x400x6000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie WKLG |
Cargas
| Distancia de sujeción 3,0 m | 2,9 kN/m |
|---|---|
| Distancia de sujeción 3,5 m | 2,48 kN/m |
| Distancia de sujeción 4,0 m | 2,1 kN/m |
| Distancia de sujeción 4,5 m | 1,78 kN/m |
| Distancia de sujeción 5,0 m | 1,5 kN/m |
| Distancia de sujeción 6,0 m | 1 kN/m |
| Distancia de sujeción 7,0 m | 0,7 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
14,7278 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 14,7278 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 14,7278 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor
Código
WKLG 1120 FS
6000
200
no
2
6311008
WKLG 1130 FS
6000
300
no
2
6311012
WKLG 1140 FS
6000
400
no
2
6311016
WKLG 1150 FS
6000
500
no
2
6311020
WKLG 1160 FS
6000
600
no
2
6311024
Ancho
WKLG 1120 FS
Código
6311008
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor
2
WKLG 1130 FS
Código
6311012
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor
2
WKLG 1140 FS
Código
6311016
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor
2
WKLG 1150 FS
Código
6311020
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor
2
WKLG 1160 FS
Código
6311024
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor
2
