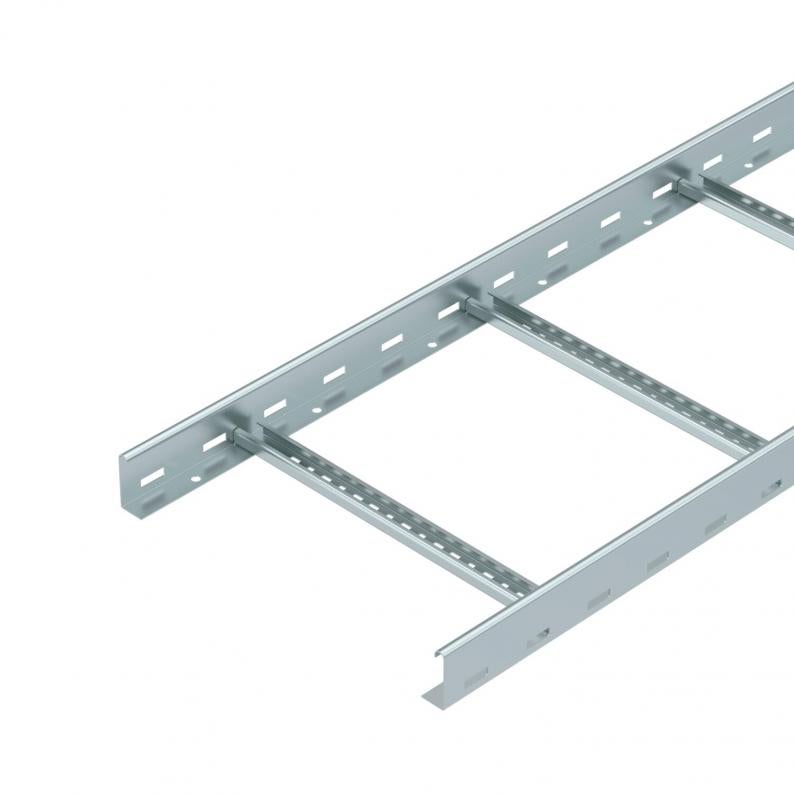

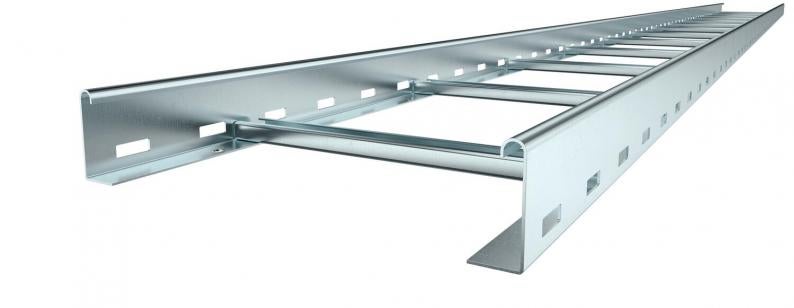

Bandeja de escalera LG 60, 6 m VS FS
Ud. mín. envase: 6 m
m
Descripción
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
La bandeja de escalera se suministra plegada.
Los cables pueden montarse con la abrazadera de media caña sobre perfil 2056.
Las bandejas de escalera en los anchos 200 mm a 400 mm también están permitidas para el montaje vertical como escaleras verticales en instalaciones con mantenimiento de función eléctrico según DIN 4102 parte 12. Los cables pueden montarse con la abrazadera de media caña sobre perfil 2056 admitida para el mantenimiento de función.
Datos técnicos
Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 400 mm |
| Altura | 60 mm |
| Medida B | 400 mm |
| Medida de la ranura del peldaño | 16,50 |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Perforación lateral | sí |
| Tipo vano ancho | no |
| Sección efectiva | 198 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 19800 mm² |
| Distancia entre peldaños | 300 mm |
| Modelo de peldaños | Perfil perforado |
| Modelo de perfil lateral | Perfil plano |
| Fijación del peldaño | Con remache ciego |
| Tamaño | 60x400x6000 |
| Espesor | 1,5 mm |
| Dimensión | 60x400x6000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Protección contra incendios | Mantenimiento de función estructura de soporte estándar |
| Serie de productos | Serie LG |
Cargas
| Distancia de sujeción 1,5 m | 3,1 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 2,25 kN/m |
| Distancia de sujeción 2,5 m | 1,5 kN/m |
| Distancia de sujeción 3,0 m | 1,1 kN/m |
| Distancia de sujeción 3,5 m | 0,75 kN/m |
| Distancia de sujeción 4,0 m | 0,45 kN/m |
| Distancia de sujeción 4,5 m | 0,3 kN/m |
| Distancia de sujeción 5,0 m | 0,15 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,5066 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,5066 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
