Bandeja portacables de vano ancho WKSG 110 FS
Tipo WKSG 130 FS
|Código 6098115
|EAN 4012196351497
Código / Tipo
Longitud
Ancho
Espesor de chapa
Ud. mín. envase: 6 m
6m
m
Descripción

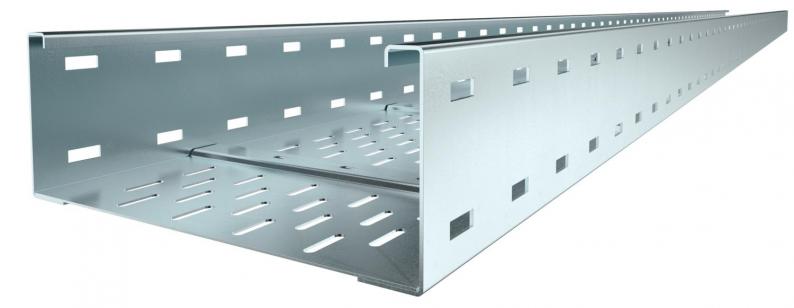

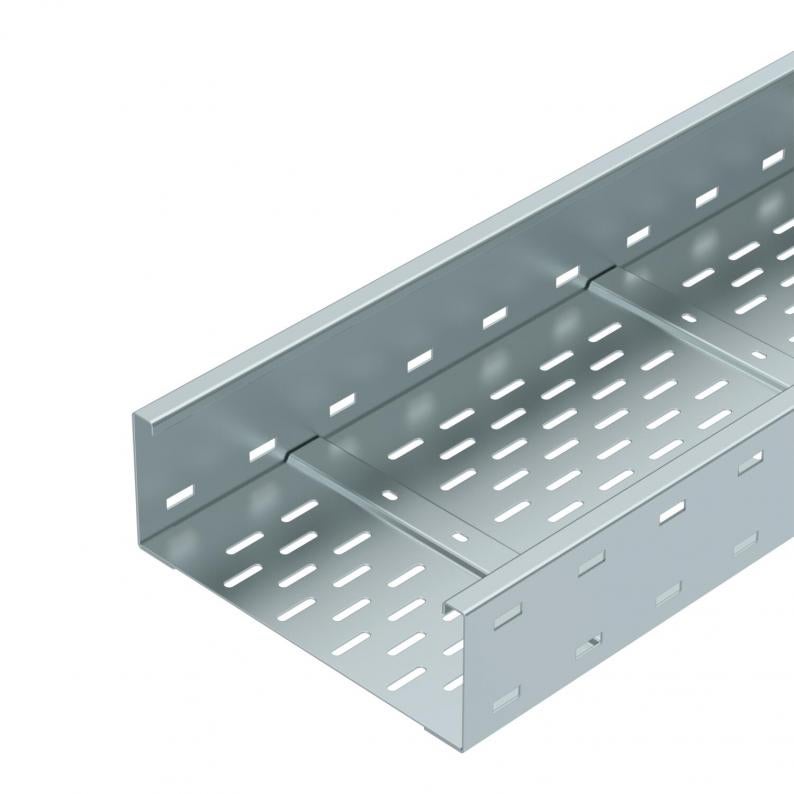

Sistema de bandejas portacables de amplios vanos, perforado, de ala 110 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Las uniones rectas WRVL 110 se piden por separado.
Datos técnicos
Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 110 mm |
| Medida L | 6000 mm |
| Medida B | 300 mm |
| Medida H | 10 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | sí |
| Sección efectiva | 305 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 2 mm |
| Perforación de montaje en el suelo | sí |
| Sección efectiva | 30500 mm² |
| Tamaño | 300 x 110 |
| Dimensión | 110x300x6000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Longitud útil | 6000 mm |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie WKSG |
Cargas
| Distancia de sujeción 3,0 m | 2,5 kN/m |
|---|---|
| Distancia de sujeción 3,5 m | 2,01 kN/m |
| Distancia de sujeción 4,0 m | 1,6 kN/m |
| Distancia de sujeción 4,5 m | 1,32 kN/m |
| Distancia de sujeción 5,0 m | 1,1 kN/m |
| Distancia de sujeción 6,0 m | 0,75 kN/m |
| Distancia de sujeción 7,0 m | 0,45 kN/m |
| Distancia de sujeción 8,0 m | 0,2 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
19,4635 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 19,4635 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 19,4635 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Código
WKSG 120 FS
6000
200
no
2
6098111
WKSG 130 FS
6000
300
no
2
6098115
WKSG 140 FS
6000
400
no
2
6098119
WKSG 150 FS
6000
500
no
2
6098123
WKSG 160 FS
6000
600
no
2
6098127
