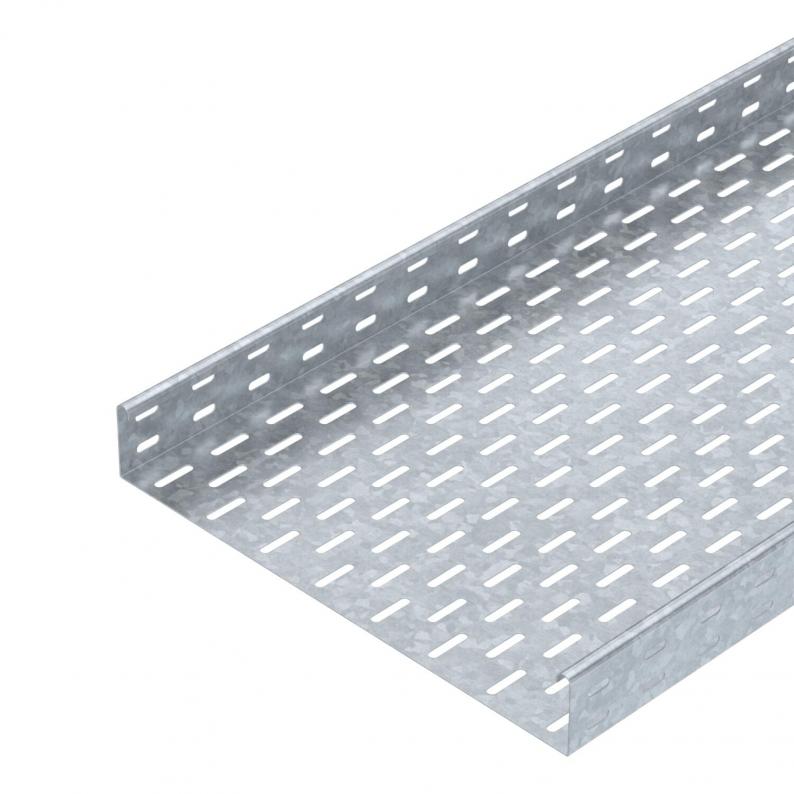

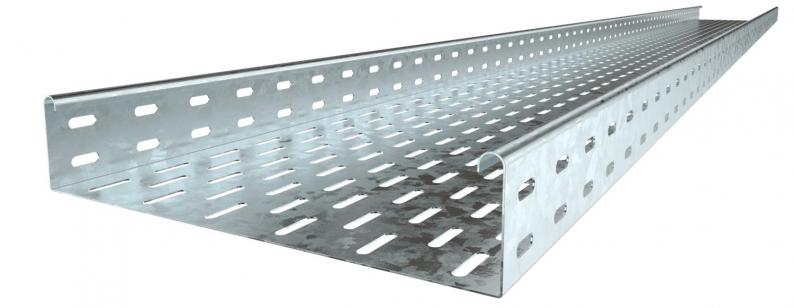

Bandeja portacables MKS 60 FT

Bandeja portacables MKS 60 FT

Tipo MKS 640 FT
|
Código 6055664
|
EAN 4012196388035
Mostrar todas las versiones
Código / Tipo
Longitud
Ancho
Espesor de chapa

Ud. mín. envase: 3 m

m

Descripción

MKS 60 = sistema de bandejas portacables para cargas medias con altura lateral de 60 mm.


Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
  • Underwriters Laboratories Inc., EE. UU. & Canadá
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

Dimensiones

Longitud3000 mm
Ancho400 mm
Altura60 mm
Medida B400 mm
Medida W400 mm

Datos técnicos

Mantenimiento de funciónno
Perforación lateralsí
Modelo de uniónsin unión
Tipo vano anchono
Sección efectiva238 cm²
Acero inoxidable, barnizadono
Espesor de chapa1 mm
Perforación de montaje en el suelosí
Calibre maestro de agujeros OTANno
Sección efectiva23800 mm²
Con tapano
Tamaño60 x 400
Dimensión60x400x3000
SuperficieGalvanizado por inmersión en caliente
MaterialAcero
Colorzinc
Tipo de test de carga según IEC 61537Tipo II
Tipo del conector del sistema portacablesAtornillado
Serie de productosSerie MKS

Cargas

Distancia de sujeción 1,5 m1,5 kN/m
Distancia de sujeción 1,75 m1,25 kN/m
Distancia de sujeción 2,0 m1 kN/m
Distancia de sujeción 2,5 m0,5 kN/m
Diagrama de carga bandeja de chapa MKS 60

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana

Distancia entre los apoyos en m

Flexión de la barra en mm a kN/m permitidos.

Esquema de carga para procesos de comprobación

La curva de carga con bandejas portacables en mm

Curva de flexión de la barra según la distancia entre apoyos

Datos medioambientales

9,7683 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2
Huella de CO2 (GWP) Cradle-to-Gate9,7683 kg CO2e / 1 Metro
CO₂ Footprint (GWP)9,7683 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metro
Declared Unit Quantity (LCA)1

Accesorios

Accesorios del sistema

Código 6067603

Unión recta FT
Tipo
RLVK 60 FT

Ud. mín. envase: 10 Unidad

Unidad

Código 7070322

Unión recta DD
Tipo
SSLB 400 DD

Ud. mín. envase: 20 Unidad

Unidad

Tipo
DRL 400 FT

Ud. mín. envase: 3 m

m

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (4)
Imágenes del producto (3)
Descargar datos 3D (1)

Modelos

Ancho
MKS 610 FT
Código
6055532
Longitud
3000
Ancho
100
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
MKS 615 FT
Código
6055559
Longitud
3000
Ancho
150
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
MKS 620 FT
Código
6055575
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
MKS 630 FT
Código
6055613
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
MKS 640 FT
Código
6055664
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
MKS 650 FT
Código
6055699
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
MKS 660 FT
Código
6055710
Longitud
3000
Ancho
600
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
