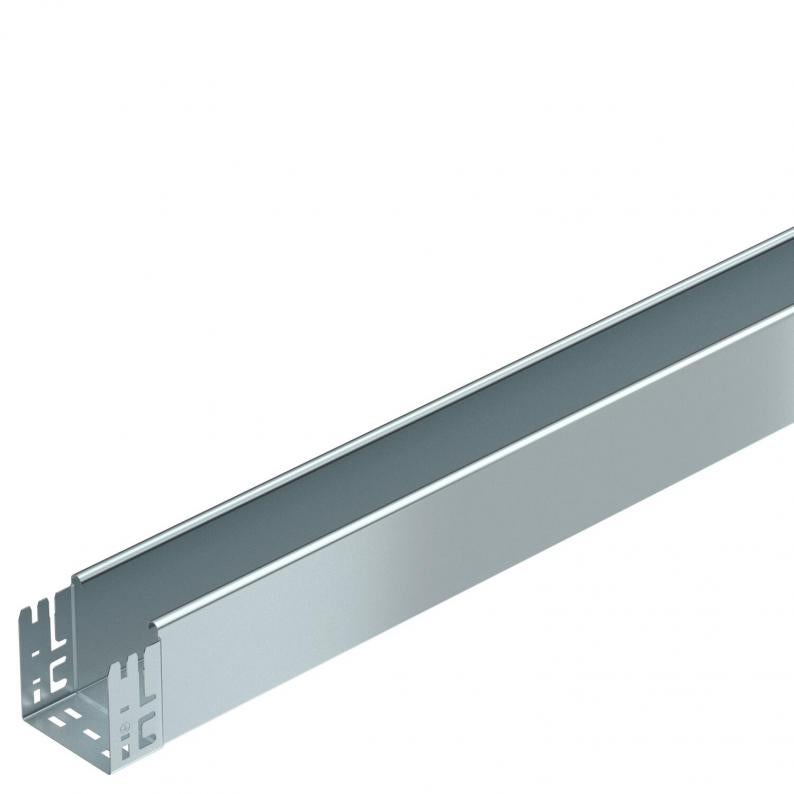

Bandeja portacables MKS-Magic® 110 no perforada FS
Tipo MKSMU 110 FS
|Código 6059382
|EAN 4012195832003
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 110 mm |
| Medida B | 100 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 108 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 10800 mm² |
| Con tapa | no |
| Dimensión | 110x100x3050 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 1,85 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,3 kN/m |
| Distancia de sujeción 2,5 m | 0,75 kN/m |
| Distancia de sujeción 3,0 m | 0,6 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
6,2071 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 6,2071 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 6,2071 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSMU 110 FS
3050
100
110
no
1
Galvanizado en banda
Acero
zinc
6059382
MKSMU 115 FS
3050
150
110
no
1
Galvanizado en banda
Acero
zinc
6059384
MKSMU 120 FS
3050
200
110
no
1
Galvanizado en banda
Acero
zinc
6059386
MKSMU 130 FS
3050
300
110
no
1
Galvanizado en banda
Acero
zinc
6059388
MKSMU 140 FS
3050
400
110
no
1
Galvanizado en banda
Acero
zinc
6059390
MKSMU 150 FS
3050
500
110
no
1
Galvanizado en banda
Acero
zinc
6059392
MKSMU 160 FS
3050
600
110
no
1
Galvanizado en banda
Acero
zinc
6059394
Ancho
MKSMU 110 FS
Código
6059382
Longitud
3050
Ancho
100
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 115 FS
Código
6059384
Longitud
3050
Ancho
150
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 120 FS
Código
6059386
Longitud
3050
Ancho
200
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 130 FS
Código
6059388
Longitud
3050
Ancho
300
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 140 FS
Código
6059390
Longitud
3050
Ancho
400
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 150 FS
Código
6059392
Longitud
3050
Ancho
500
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 160 FS
Código
6059394
Longitud
3050
Ancho
600
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
