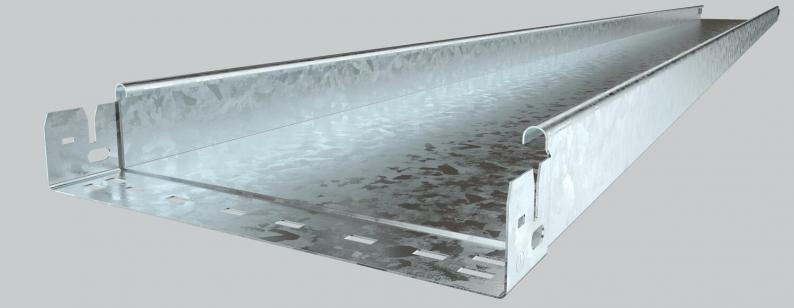

Bandeja portacables MKS-Magic® 60 no perforada FT
Tipo MKSMU 610 FT
|Código 6059248
|EAN 4012195831419
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 60 mm |
| Medida B | 100 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 58 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 5800 mm² |
| Con tapa | no |
| Dimensión | 60x100x3050 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 1,5 kN/m |
|---|---|
| Distancia de sujeción 1,75 m | 1,25 kN/m |
| Distancia de sujeción 2,0 m | 1 kN/m |
| Distancia de sujeción 2,5 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
4,6214 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 4,6214 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 4,6214 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSMU 610 FT
3050
100
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059248
MKSMU 615 FT
3050
150
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059250
MKSMU 620 FT
3050
200
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059252
MKSMU 630 FT
3050
300
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059254
MKSMU 640 FT
3050
400
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059256
MKSMU 650 FT
3050
500
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059258
MKSMU 660 FT
3050
600
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059260
Ancho
MKSMU 610 FT
Código
6059248
Longitud
3050
Ancho
100
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSMU 615 FT
Código
6059250
Longitud
3050
Ancho
150
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSMU 620 FT
Código
6059252
Longitud
3050
Ancho
200
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSMU 630 FT
Código
6059254
Longitud
3050
Ancho
300
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSMU 640 FT
Código
6059256
Longitud
3050
Ancho
400
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSMU 650 FT
Código
6059258
Longitud
3050
Ancho
500
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSMU 660 FT
Código
6059260
Longitud
3050
Ancho
600
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
