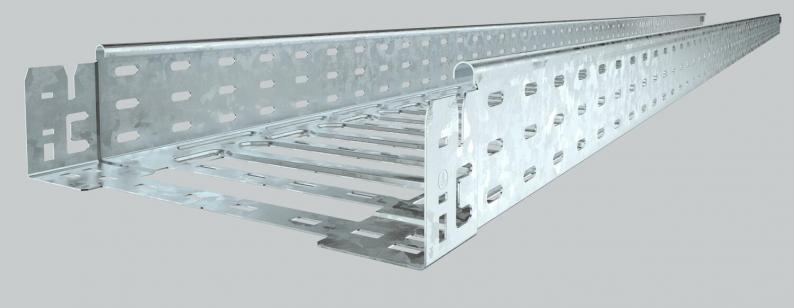

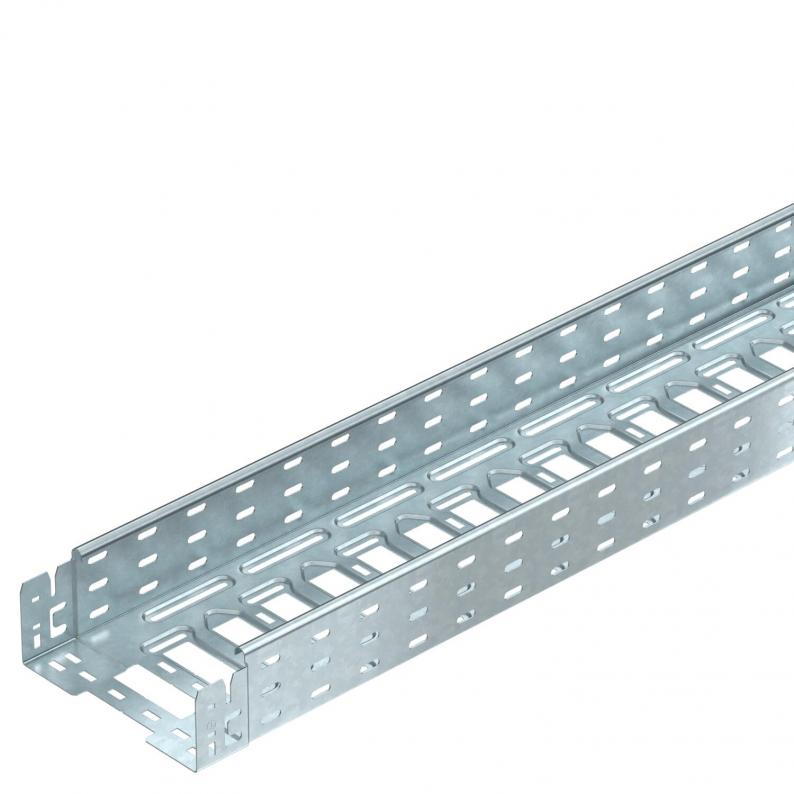

Bandeja portacables MKS-Magic® 85 FT
Tipo MKSM 820 FT
|Código 6059101
|EAN 4012195830436
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos

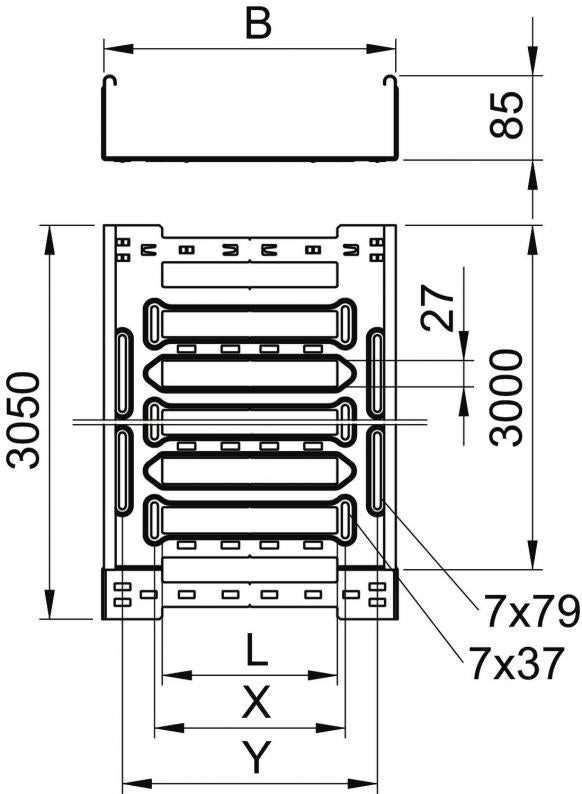

Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 85 mm |
| Medida y | 162 mm |
| Medida L | 80 mm |
| Medida B | 200 mm |
| Medida x | 96 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 186 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 18600 mm² |
| Con tapa | no |
| Dimensión | 85x200x3050 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Montaje sistema rociador | sí |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 1,7 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,35 kN/m |
| Distancia de sujeción 2,5 m | 1 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
7,1348 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,1348 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,1348 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSM 820 FT
3050
200
85
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059101
MKSM 830 FT
3050
300
85
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059103
MKSM 860 FT
3050
600
85
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059109
Ancho
MKSM 820 FT
Código
6059101
Longitud
3050
Ancho
200
Altura
85
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSM 830 FT
Código
6059103
Longitud
3050
Ancho
300
Altura
85
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
MKSM 860 FT
Código
6059109
Longitud
3050
Ancho
600
Altura
85
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
