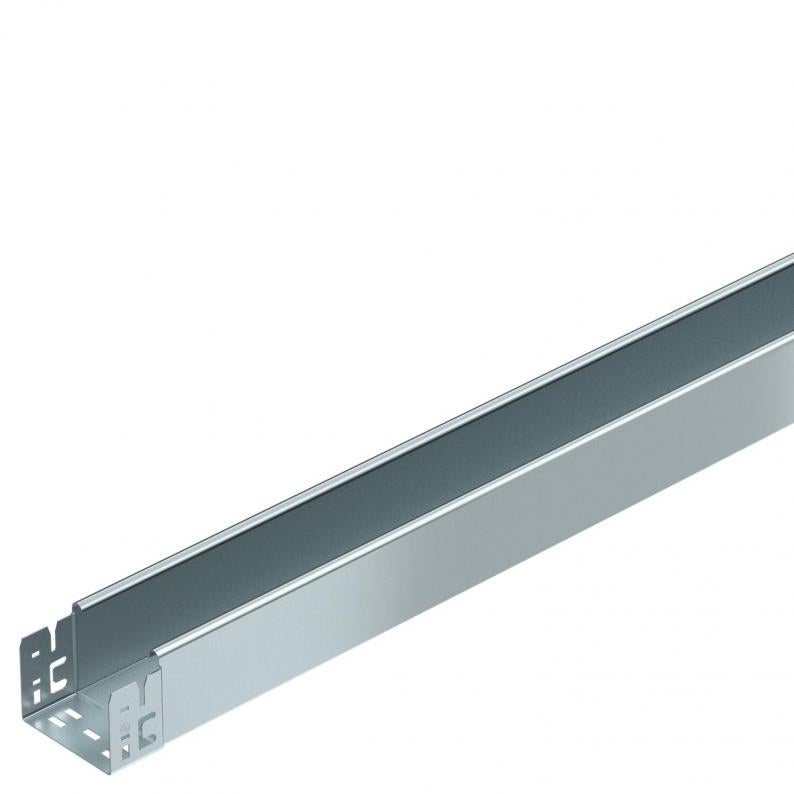

Bandeja portacables MKS-Magic® 85 no perforada FS
Tipo MKSMU 810 FS
|Código 6059308
|EAN 4012195831624
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos

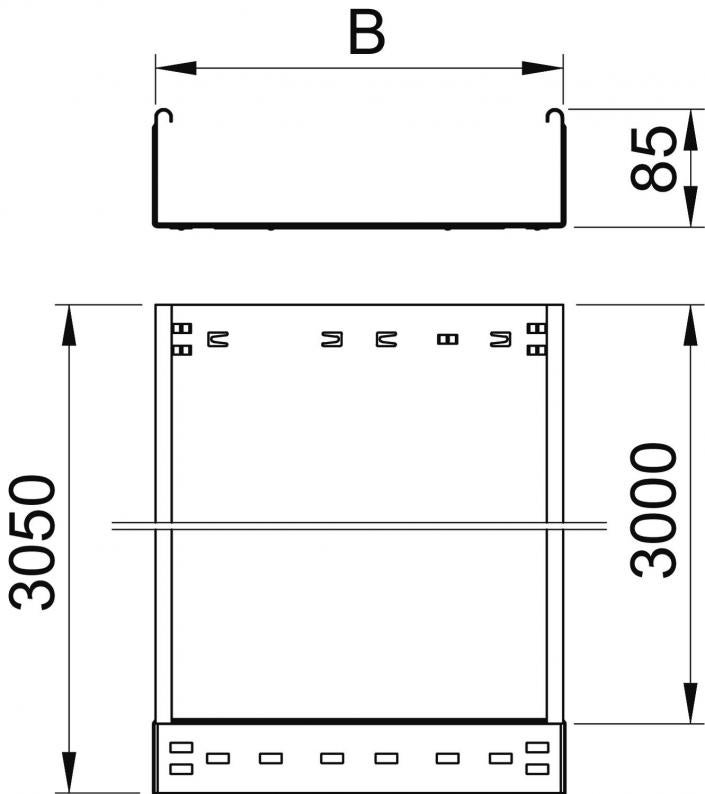

Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 85 mm |
| Medida B | 100 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 83 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 8300 mm² |
| Con tapa | no |
| Dimensión | 85x100x3050 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 1,75 kN/m |
|---|---|
| Distancia de sujeción 1,75 m | 1,4 kN/m |
| Distancia de sujeción 2,0 m | 1,1 kN/m |
| Distancia de sujeción 2,5 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
5,3178 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 5,3178 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,3178 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSMU 810 FS
3050
100
85
no
1
Galvanizado en banda
Acero
zinc
6059308
MKSMU 840 FS
3050
400
85
no
1
Galvanizado en banda
Acero
zinc
6059316
MKSMU 850 FS
3050
500
85
no
1
Galvanizado en banda
Acero
zinc
6059318
MKSMU 860 FS
3050
600
85
no
1
Galvanizado en banda
Acero
zinc
6059320
Ancho
MKSMU 810 FS
Código
6059308
Longitud
3050
Ancho
100
Altura
85
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 840 FS
Código
6059316
Longitud
3050
Ancho
400
Altura
85
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 850 FS
Código
6059318
Longitud
3050
Ancho
500
Altura
85
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
MKSMU 860 FS
Código
6059320
Longitud
3050
Ancho
600
Altura
85
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
Color
zinc
