Bandeja portacables RKS-Magic® 60 A4
Tipo RKSM 610 A4
|Código 6047614
|EAN 4012195706113
Código / Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción

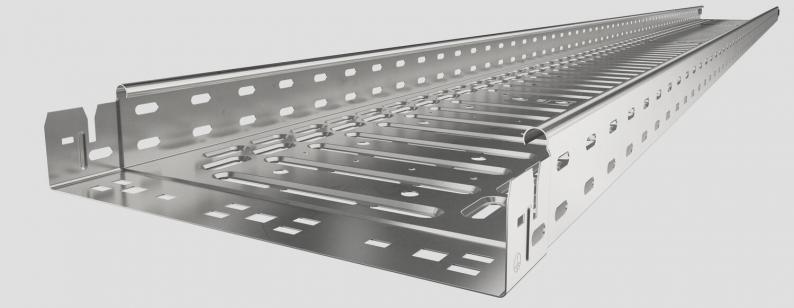

Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
La perforación para la suspensión de la varilla roscada directa tiene un diámetro de 11 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
La perforación para la suspensión de la varilla roscada directa tiene un diámetro de 11 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 60 mm |
| Medida y | 50 mm |
| Medida B | 100 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 58 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 0,75 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 5800 mm² |
| Con tapa | no |
| Orificios de la base | 1 |
| Dimensión | 60x100x3050 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4571 |
| Color | acero inoxidable |
| Protección contra incendios | Mantenimiento de función construcción portante específica según el cable |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie RKSM |
Cargas
| Distancia de sujeción 1,0 m | 1,2 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,9 kN/m |
| Distancia de sujeción 2,0 m | 0,6 kN/m |
| Distancia de sujeción 2,5 m | 0,4 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
7,5251 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,5251 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,5251 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (7)
Declaraciones (5)
Certificados (3)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
RKSM 610 A4
3050
100
60
sí
0,75
Pulido, con tratamiento posterior
Acero inoxidable 1.4571
acero inoxidable
6047614
RKSM 615 A4
3050
150
60
sí
0,75
Pulido, con tratamiento posterior
Acero inoxidable 1.4571
acero inoxidable
6047633
RKSM 620 A4
3050
200
60
sí
0,75
Pulido, con tratamiento posterior
Acero inoxidable 1.4571
acero inoxidable
6047641
RKSM 630 A4
3050
300
60
sí
0,75
Pulido, con tratamiento posterior
Acero inoxidable 1.4571
acero inoxidable
6047657
RKSM 640 A4
3050
400
60
no
0,9
Pulido, con tratamiento posterior
Acero inoxidable 1.4571
acero inoxidable
6047692
RKSM 650 A4
3050
500
60
no
0,9
Pulido, con tratamiento posterior
Acero inoxidable 1.4571
acero inoxidable
6047722
RKSM 660 A4
3050
600
60
no
0,9
Pulido, con tratamiento posterior
Acero inoxidable 1.4571
acero inoxidable
6047738
