Bandeja portacables RKS-Magic® 60 FT
Tipo RKSM 610 FT
|Código 6047612
|EAN 4012195903895
Código / Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción

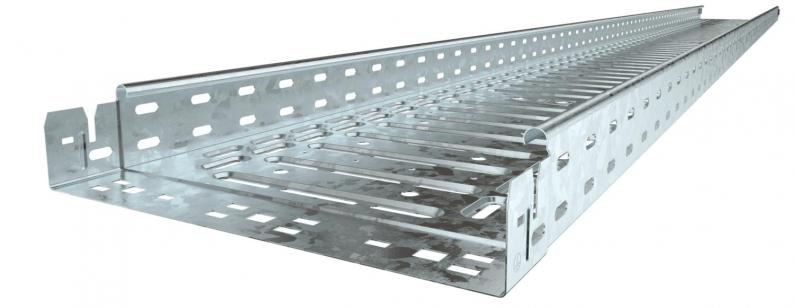

Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
La perforación para la suspensión de la varilla roscada directa tiene un diámetro de 11 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
La perforación para la suspensión de la varilla roscada directa tiene un diámetro de 11 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 60 mm |
| Medida y | 50 mm |
| Medida B | 100 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 58 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 5800 mm² |
| Con tapa | no |
| Orificios de la base | 1,00 |
| Dimensión | 60x100x3050 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Protección contra incendios | Mantenimiento de función construcción portante específica según el cable |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie RKSM |
Cargas
| Distancia de sujeción 1,0 m | 1,2 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,9 kN/m |
| Distancia de sujeción 2,0 m | 0,6 kN/m |
| Distancia de sujeción 2,5 m | 0,4 kN/m |
| Clase de carga NEMA | 8AA |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
4,5534 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 4,5534 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 4,5534 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (9)
Declaraciones (5)
Certificados (6)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
RKSM 610 FT
3050
100
60
sí
1
Galvanizado por inmersión en caliente
Acero
zinc
6047612
RKSM 615 FT
3050
150
60
sí
1
Galvanizado por inmersión en caliente
Acero
zinc
6047631
RKSM 620 FT
3050
200
60
sí
1
Galvanizado por inmersión en caliente
Acero
zinc
6047639
RKSM 630 FT
3050
300
60
sí
1
Galvanizado por inmersión en caliente
Acero
zinc
6047655
RKSM 640 FT
3050
400
60
sí
1
Galvanizado por inmersión en caliente
Acero
zinc
6047690
RKSM 650 FT
3050
500
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6047720
RKSM 660 FT
3050
600
60
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6047736
Ancho
Mantenimiento de función
RKSM 610 FT
Código
6047612
Longitud
3050
Ancho
100
Altura
60
Mantenimiento de función
sí
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
RKSM 615 FT
Código
6047631
Longitud
3050
Ancho
150
Altura
60
Mantenimiento de función
sí
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
RKSM 620 FT
Código
6047639
Longitud
3050
Ancho
200
Altura
60
Mantenimiento de función
sí
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
RKSM 630 FT
Código
6047655
Longitud
3050
Ancho
300
Altura
60
Mantenimiento de función
sí
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
RKSM 640 FT
Código
6047690
Longitud
3050
Ancho
400
Altura
60
Mantenimiento de función
sí
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
RKSM 650 FT
Código
6047720
Longitud
3050
Ancho
500
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
RKSM 660 FT
Código
6047736
Longitud
3050
Ancho
600
Altura
60
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado por inmersión en caliente
Material
Acero
Color
zinc
