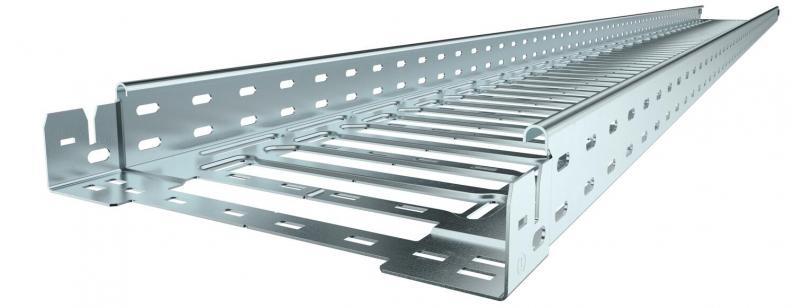

Bandeja portacables SKS-Magic® 60 FS
Tipo SKSM 615 FS
|Código 6059458
|EAN 4012195832492
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
Aislamiento magnético sin tapa 20 dB, con tapa50 dB.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
Aislamiento magnético sin tapa 20 dB, con tapa50 dB.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 150 mm |
| Altura | 60 mm |
| Medida y | 112 mm |
| Medida L | 30 mm |
| Medida B | 150 mm |
| Medida x | 46 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 88 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1,5 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 8800 mm² |
| Con tapa | no |
| Dimensión | 60x150x3050 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Protección contra incendios | Instalación de protección contra incendios |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie SKSM |
Cargas
| Distancia de sujeción 1,5 m | 3 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 2,25 kN/m |
| Distancia de sujeción 2,5 m | 1,58 kN/m |
| Distancia de sujeción 3,0 m | 1 kN/m |
| Clase de carga NEMA | 8B |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
7,9549 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,9549 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,9549 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
SKSM 610 FS
3050
100
60
no
1,5
Galvanizado en banda
Acero
zinc
6059456
SKSM 615 FS
3050
150
60
no
1,5
Galvanizado en banda
Acero
zinc
6059458
SKSM 620 FS
3050
200
60
no
1,5
Galvanizado en banda
Acero
zinc
6059460
SKSM 630 FS
3050
300
60
no
1,5
Galvanizado en banda
Acero
zinc
6059462
SKSM 640 FS
3050
400
60
no
1,5
Galvanizado en banda
Acero
zinc
6059464
SKSM 650 FS
3050
500
60
no
1,5
Galvanizado en banda
Acero
zinc
6059466
SKSM 660 FS
3050
600
60
no
1,5
Galvanizado en banda
Acero
zinc
6059468
