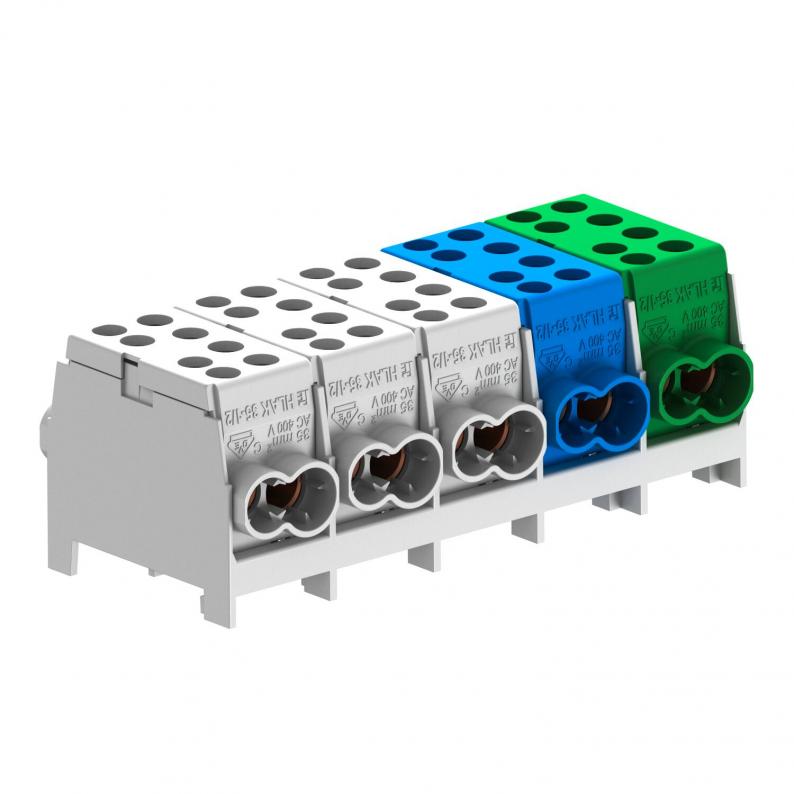

Borne de derivación de la línea principal, 5 polos
Tipo HLAK 5-10x25
Código 2009038
EAN 4012196614349
Código / Tipo
2009038 / HLAK 5-10x25
Clase de conexión
Atornillar
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Borne de derivación de la línea principal de 5 polos con 2 x 35 mm² + 2 x 25 mm² secciones de conducción por polo. Con 2 tornillos por punto de sujeción para una presión de contacto segura. Fijación rápida de alta resistencia de chapa de acero galvanizado para un fácil montaje en rieles portantes.
Las cubiertas de terminales se suministran en los colores de conductor habituales establecidos.
Las cubiertas de terminales se suministran en los colores de conductor habituales establecidos.
Datos técnicos

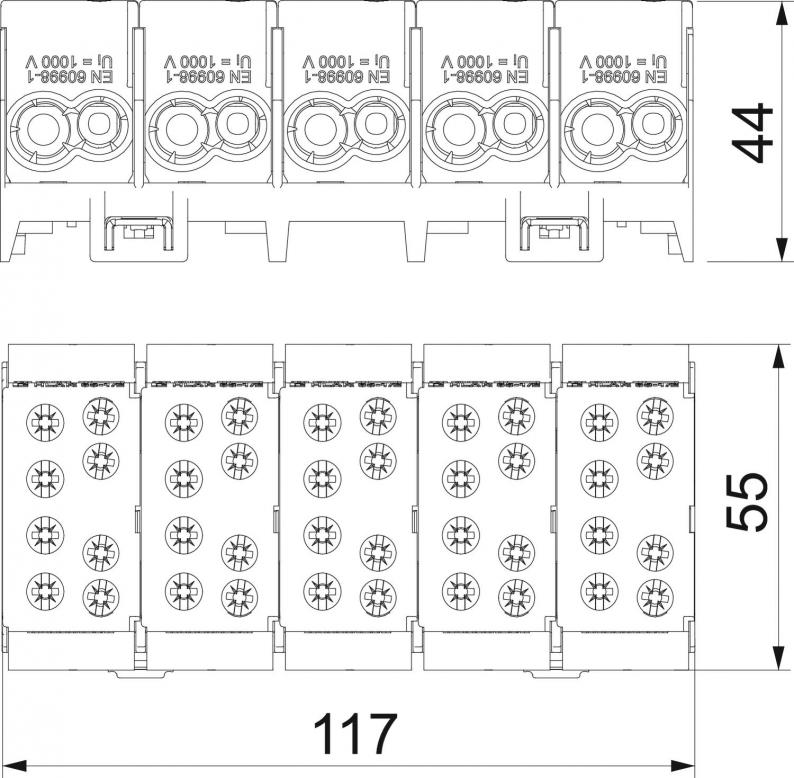

Dimensiones
| Longitud | 117 mm |
|---|---|
| Ancho | 55 mm |
| Altura | 37 mm |
Datos técnicos
| A prueba de impactos | sí |
|---|---|
| Temperatura ambiente | 40 °C |
| Libre de halógenos | sí |
| Número de polos | 5 |
| Corriente nominal | 160 A |
| Tensión nominal | 960 V |
| Material aislante | Termoplástico |
| Apropiado para conductor rígido | sí |
| Apropiado para conductor flexible | no |
| Apropiado para conductor multifilar | sí |
| Máx. Sección del cable | 35 mm² |
| Transparente | no |
| Con palancas de accionamiento | no |
| Número de bornes por polo | 4 |
| Máx. Sección de conductor | 35 mm² |
| Certificado VDE | sí |
| Posición de conexión | Arriba/abajo |
| Sección de conductor de hilo conectable con manguito mín. | 10 mm² |
| Sección de conductor de hilo fino conectable con manguito máx. | 25 mm² |
| Sección de conductor unifilar conectable mín. | 10 mm² |
| Sección de conductor unifilar conectable máx. | 35 mm² |
| Sección de conductor multifilar conectable mín. | 11 mm² |
| Sección de conductor multifilar conectable máx. | 35 mm² |
| Apropiado para la conexión de conductor redondo | sí |
| Apropiado para la conexión de conductor sectorial | sí |
| Apropiado para conexión de conductor de cinta | no |
| Máx. corriente de servicio de medición Ie | 160 A |
| Sección nominal mín. | 35 mm² |
| Clase de conexión | Atornillar |
| Conforme a ROHS | sí |
| Número de polos | 20 |
| Sección de conexión multifilar mín. | 11 mm² |
| Sección de conexión multifilar máx. | 35 mm² |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 70 °C |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 960°C |
| Dimensión | 25/35mm² |
| Serie de productos | HSK |
Datos medioambientales
0,1017 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,1017 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,1017 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
