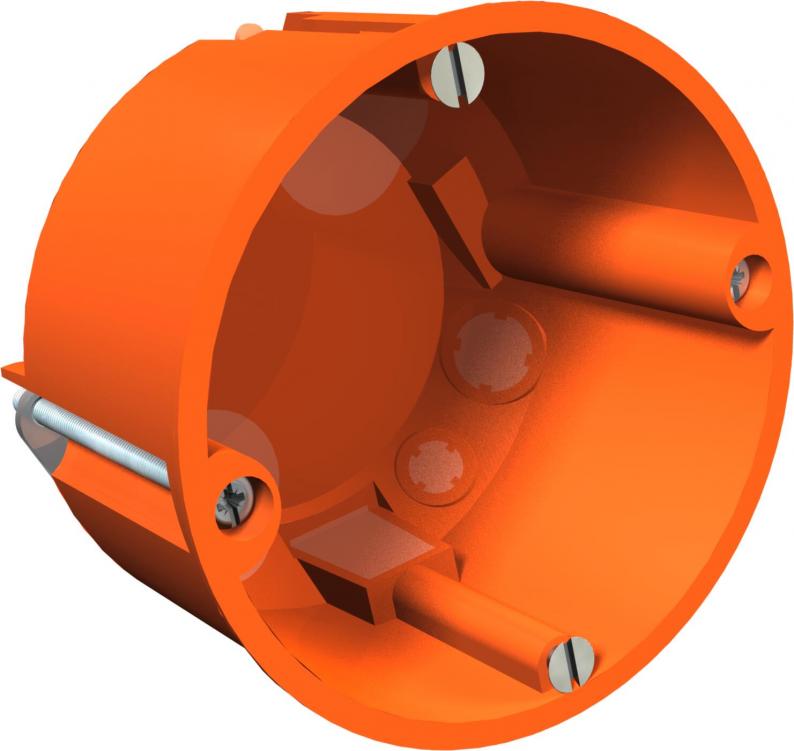

Caja portamecanismos para paredes técnicas (pladur), estanca al aire
Tipo HG 60 MW
|Código 2003611
|EAN 4012195246732
Código / Tipo
2003611 / HG 60 MW
Altura
47 mm
Diámetro orificio de fresado
68 mm
Diámetro
68 mm
Número de entradas
8
Para diámetro de tubo
20 mm
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Caja portamecanismos para paredes huecas, versión estanca a las corrientes de aire gracias a la membrana blanda de las entradas. Dimensiones según DIN 49073-1, para un grosor de placa de entre 7 y 35 mm. Distancia estándar de combinación de 71 mm, posibilidad de cableado mediante conectores de unión con combinaciones entre cajas portamecanismos y cajas de conexión de mecanismos. Las cajas portamecanismos también se pueden utilizar como cajas de conexión según VDE 0606-1 con fijación atornillada doble y tapa atornillada con grado de protección IP40. Incluidos 12 conectores de unión.
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
Datos técnicos
Dimensiones
| Altura | 47 mm |
|---|
Datos técnicos
| Tipo de entrada | Membrana de entrada blanda para conductores NYM, cables de datos y tubos de 20 mm de Ø. |
|---|---|
| A prueba de impactos | sí |
| Altura del piso mín. | 45 mm |
| Número de compartimentos | 1 |
| Diámetro orificio de fresado | 68 mm |
| Apropiado para grosor de placa mín. | 7 mm |
| Apropiado para grosor de placa máx. | 35 mm |
| Distancia entre tornillos mecanismo | 60 mm |
| Diámetro | 68 mm |
| Libre de halógenos | sí |
| Número de entradas | 8 |
| Fijación de los aparatos | Tornillos |
| Entrada por la parte posterior | sí |
| Clase de protección | IP10 |
| Precintable | no |
| Mantenimiento de función | Sin |
| Tipo de entrada a la carcasa | Membrana aislante |
| Con apantallamiento | no |
| Para diámetro de tubo | 20 mm |
| Con tornillos | sí |
| Hermética | sí |
| Con lengüeta claveteada | no |
| Empalmes | Sin |
| Máx. Sección de conductor | 2,5 mm² |
| Sección nominal mín. | 1,5 mm² |
| Sección nominal máx. | 2,5 mm² |
| Ejecución | redondo |
| Montaje | Sin |
| Tapa | Sin |
| Fijación de tapa | No se aplica |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 850°C |

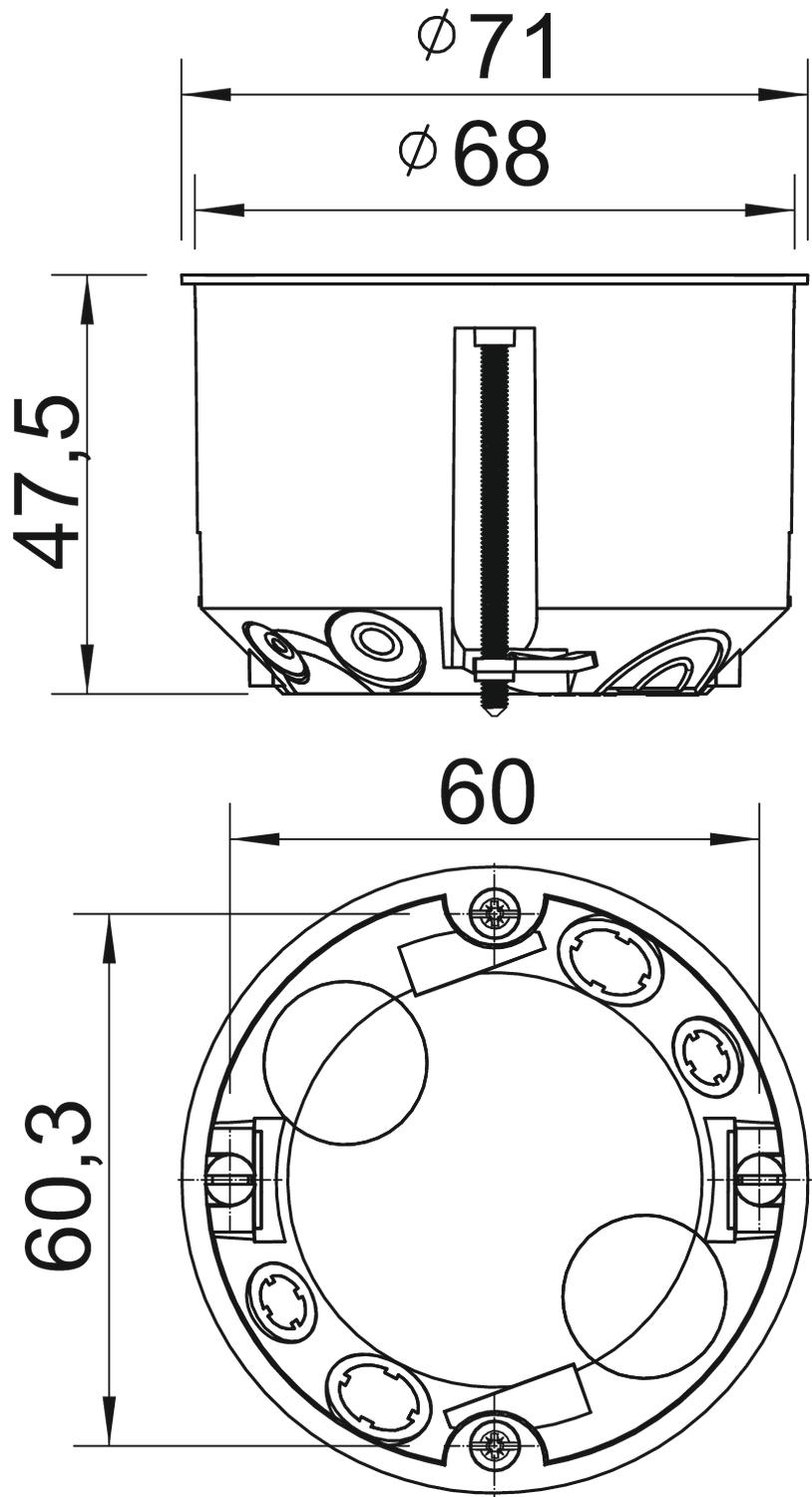

| Dimensión | Ø68mm, H47mm |
| Material | Polipropileno |
| Color | Naranja |
| Tensión de funcionamiento | 400 V |
Datos medioambientales
0,1905 kg CO₂e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,1905 kg CO₂e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,1905 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
