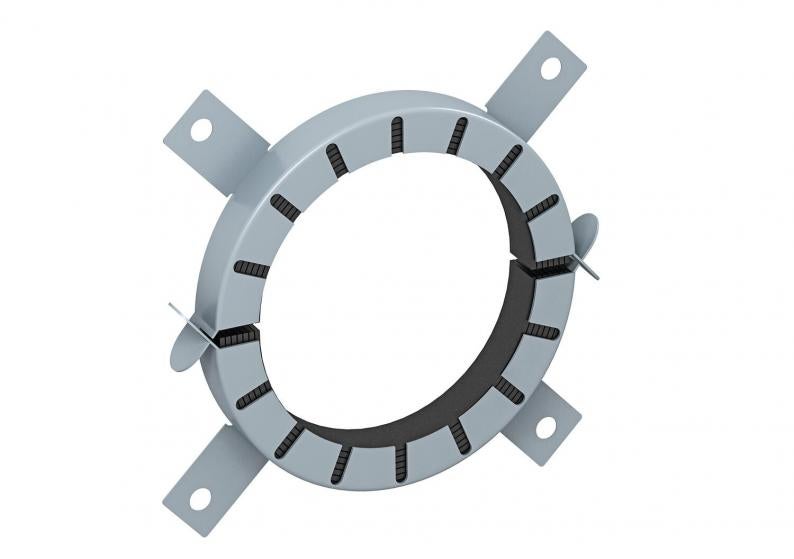

Collarín para tubo con 4 lengüetas de fijación
Tipo TCX-075
|Código 7202205
|EAN 4012195856610
Código / Tipo
Para diámetro de tubo mín.
Para diámetro de tubo máx.
Medida d
Medida d mín.
Medida h
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Collarín para tubos inflamables.
En caso de incendio, las capas intumescentes insertadas en la carcasa de chapa de acero cierran con una alta presión de expansión los tubos termoplásticos que se estén quemando. Uso en interiores. Fijación con tacos o varillas roscadas M6 hasta un tamaño de 75, o M8 para tamaños superiores.
En caso de incendio, las capas intumescentes insertadas en la carcasa de chapa de acero cierran con una alta presión de expansión los tubos termoplásticos que se estén quemando. Uso en interiores. Fijación con tacos o varillas roscadas M6 hasta un tamaño de 75, o M8 para tamaños superiores.
Datos técnicos

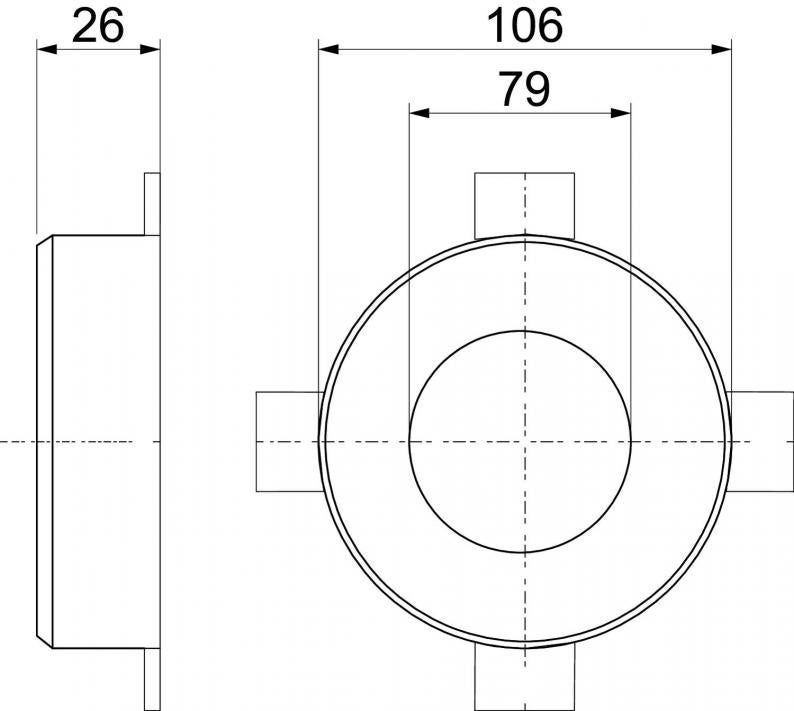

Dimensiones
| Longitud | 106 mm |
|---|---|
| Ancho | 106 mm |
| Altura | 26 mm |
| Medida d | 79 mm |
| Medida d mín. | 106 mm |
| Medida h | 26 mm |
Datos técnicos
| Para diámetro de tubo mín. | 75 mm |
|---|---|
| Para diámetro de tubo máx. | 77 mm |
| Accesorios necesarios | sí |
| Dimensión | Ø75mm |
| Material | Material de construcción intumescente |
| Color | Gris |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (3)
Declaraciones (5)
Certificados (5)
Instrucciones y ayuda (4)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Para diámetro de tubo mín.
Para diámetro de tubo máx.
Medida d
Medida d mín.
Medida h
Código
TCX-063
63
65
67
94
26
7202204
TCX-075
75
77
79
106
26
7202205
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
Para diámetro de tubo mín.
Para diámetro de tubo máx.
Medida d
Medida d mín.
Medida h
TCX-063
Código
7202204
Para diámetro de tubo mín.
63
Para diámetro de tubo máx.
65
Medida d
67
Medida d mín.
94
Medida h
26
TCX-075
Código
7202205
Para diámetro de tubo mín.
75
Para diámetro de tubo máx.
77
Medida d
79
Medida d mín.
106
Medida h
26
TCX-090
Código
7202206
Para diámetro de tubo mín.
90
Para diámetro de tubo máx.
92
Medida d
94
Medida d mín.
132
Medida h
26,6
TCX-110
Código
7202207
Para diámetro de tubo mín.
110
Para diámetro de tubo máx.
112
Medida d
114
Medida d mín.
155
Medida h
26,6
TCX-125
Código
7202208
Para diámetro de tubo mín.
125
Para diámetro de tubo máx.
127
Medida d
129
Medida d mín.
172
Medida h
40
