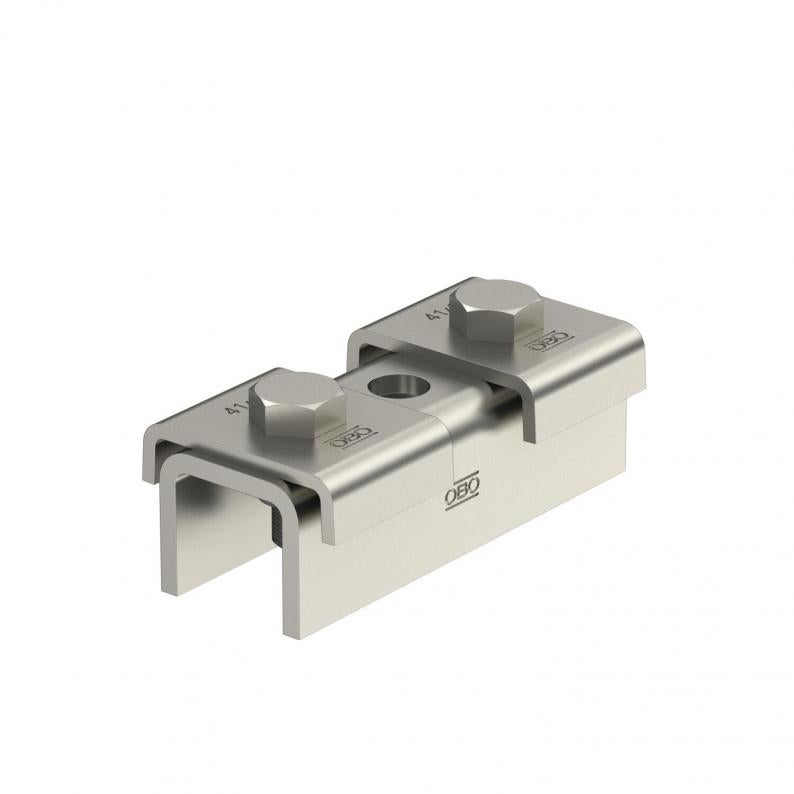

Conector de perfiles SV con 3 agujeros A2
Tipo SVE 41 A2
|Código 1123126
|EAN 4012195939238
Código / Tipo
1123126 / SVE 41 A2
Longitud
100 mm
Ancho
47 mm
Grosor del material
4 mm
Ud. mín. envase: 10 Unidad
10Unidad
Unidad
Descripción
El conector de perfiles sirve como prolongación del perfil de montaje MS4141. Esta unión puede realizarse de forma sencilla y segura en el mismo lugar de montaje o venir ya instalada de taller.
Asegura que no haya ningún punto débil en el área de unión de perfiles. Se aplican los valores estáticos del perfil de montaje.
Volumen de suministro:
Chapas de sujeción 41 con los correspondientes tornillos sueltos de cabeza hexagonal.
Asegura que no haya ningún punto débil en el área de unión de perfiles. Se aplican los valores estáticos del perfil de montaje.
Volumen de suministro:
Chapas de sujeción 41 con los correspondientes tornillos sueltos de cabeza hexagonal.
Datos técnicos
Dimensiones
| Longitud | 100 mm |
|---|---|
| Ancho | 47 mm |
| Altura | 39,4 mm |
Datos técnicos
| Acero inoxidable, barnizado | no |
|---|---|
| Ancho de ranura | 22 mm |
| Grosor del material | 4 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm⁴ |
| Statischer Wert lz | 9,01 cm⁴ |
| Statischer Wert Wy | 2,91 cm³ |
| Statischer Wert Wz | 4,4 cm³ |
| Tamaño del orificio | 12 |
| Forma de perfil | C = perfil |
| Tipo de perforación | Dorso perforado |
| Distancia central entre orificios | 60 mm |
| Con accesorios de tornillería | sí |
| Versión | perforado |
| Apropiado para formas de perfil | Perfil U |
| Dimensión | 100x4mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
Datos medioambientales
2,5997 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 2,5997 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,5997 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
