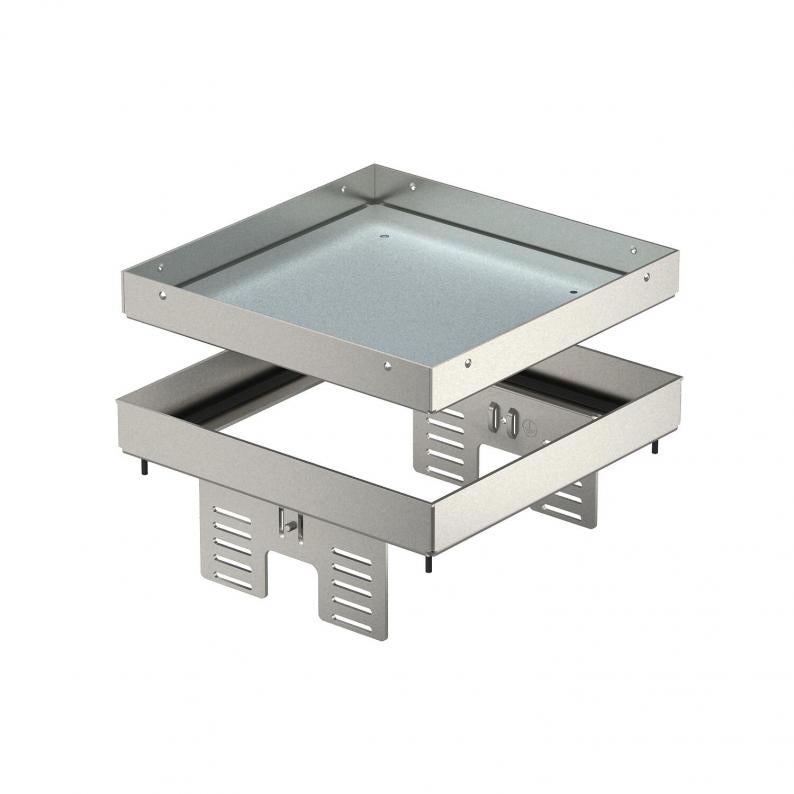

Conjunto de tapa y marco con altura regulable, desacoplable para registro, RKNUZD3, acero inoxidable
Tipo RKN2 UZD3 4VS20
Código 7409058
EAN 4012195867883
Código / Tipo
7409058 / RKN2 UZD3 4VS20
Altura del piso mín.
105 mm
Espesor del revestimiento del suelo
20 mm
Tamaño nominal para unidades portamecanismos
4
Medida h
90 mm
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Caja "ciega" nivelable y desacoplada del suelo para crear una abertura para revisiones del tamaño nominal 4 en suelos que requieren limpieza en seco o con agua en zonas interiores, para el montaje en cajas bajo suelo UZD250 o UZD350, cada una en combinación con una tapa de montaje DUG../4 o en UGD250-3/4 o UGD350-3/4. El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo. Sólo son apropiados para pavimentos pulidos.
Conjunto de tapa y marco como conjunto de marco y tapa ciega, 2 compartimentos. Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
Conjunto de tapa y marco como conjunto de marco y tapa ciega, 2 compartimentos. Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
Datos técnicos
Dimensiones
| Longitud | 199 mm |
|---|---|
| Ancho | 199 mm |
| Altura | 90 mm |
| Medida h | 90 mm |
Datos técnicos
| Altura del piso mín. | 105 mm |
|---|---|
| Espesor del revestimiento del suelo | 20 mm |
| Número de dispositivos instalables | 0 |
| Desacoplable | sí |
| Longitud, dimensiones de montaje | 201 mm |
| Ancho, dimensiones de montaje | 201 mm |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Profundidad de montaje | 105 mm |
| Modelo de salida de cable | Sin salida de cable |
| Número de salidas de cable | 0 |
| Soportes para alojar cajas portamecanismos | no |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 4 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP00 |
| Grado de protección (IP) si no se está utilizando | IP44 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 3.000 N |
| Versión | Cuadrado |
| Conforme a ROHS | sí |
| Dimensión | 200x200mm |
| Material | Acero inoxidable 1.4301 |
| Serie de productos | RKN |
Datos medioambientales
12,8357 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 12,8357 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 12,8357 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
NW 350-3 QK
7410544
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
DUG RK UAN 4
7428544
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
DUG 350-3 4
7400505
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
NW 350-3 QK
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
DUG RK UAN 4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
DUG 350-3 4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
