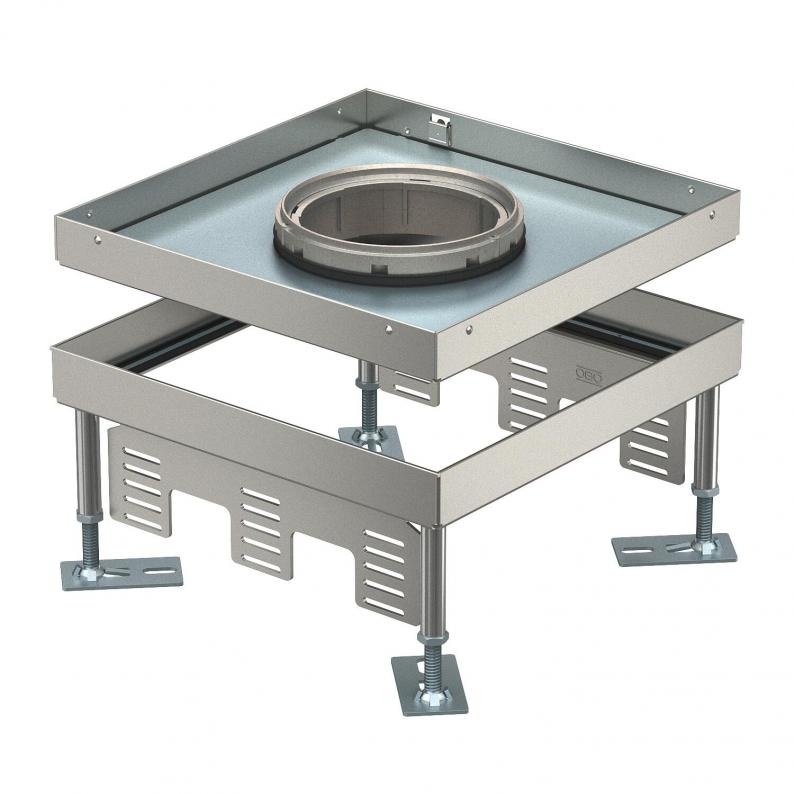

Conjunto de tapa y marco con altura regulable para tubo, RKFN, acero inoxidable
Tipo RKFN3 9 VS 20
|Código 7408980
|EAN 4012197278175
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco cuadrado de altura regulable para tubos de tamaño nominal 9 para montar dispositivos de instalación en sistemas de canalización, suelos dobles y huecos en suelos que requieren limpieza en seco o con agua en zonas interiores. Sólo son apropiados para pavimentos pulidos.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas de protección APMT5. El tubo no viene incluido.
Conjunto de tapa y marco cuadrado de altura regulable para tubos de tamaño nominal 9 para montar dispositivos de instalación en sistemas de canalización, suelos dobles y huecos en suelos que requieren limpieza en seco o con agua en zonas interiores. Para el montaje en cajas bajo suelo UZD 250, UZD 350 cada una en combinación con tapa de montaje DUG.../9.Sólo son apropiados para pavimentos pulidos.
Caja de nivelación, de 3 pasos, se pueden instalar 3 placas de cubierta APMT5.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas de protección APMT5. El tubo no viene incluido.
Conjunto de tapa y marco cuadrado de altura regulable para tubos de tamaño nominal 9 para montar dispositivos de instalación en sistemas de canalización, suelos dobles y huecos en suelos que requieren limpieza en seco o con agua en zonas interiores. Para el montaje en cajas bajo suelo UZD 250, UZD 350 cada una en combinación con tapa de montaje DUG.../9.Sólo son apropiados para pavimentos pulidos.
Caja de nivelación, de 3 pasos, se pueden instalar 3 placas de cubierta APMT5.
Datos técnicos
Dimensiones
| Longitud | 243 mm |
|---|---|
| Ancho | 243 mm |
| Altura | 105 mm |
| Medida h | 105 mm |
Datos técnicos
| Altura del piso mín. | 105 mm |
|---|---|
| Altura del piso máx. | 150 mm |
| Espesor del revestimiento del suelo | 20 mm |
| Margen de nivelación mín. | 105 mm |
| Margen de nivelación máx. | 150 mm |
| Número de dispositivos instalables | 12 |
| Desacoplable | no |
| Longitud, dimensiones de montaje | 244 mm |
| Ancho, dimensiones de montaje | 244 mm |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Profundidad de montaje | 105 mm |
| Modelo de salida de cable | Tubo |
| Número de salidas de cable | 1 |
| Soportes para alojar cajas portamecanismos | no |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | 9 |
| Autorizaciones | VDE |
| Norma | EN 50085-2-2 |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP55 |
| Número de soportes universales | 3 x UT4 |
| Sección de suelo/abertura de montaje | 244x244 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | Cuadrado |
| Conforme a ROHS | exento |
| Dimensión | 243x243x100 |
| Material | Acero inoxidable |
Datos medioambientales
22,1925 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 22,1925 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 22,1925 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
TUK2 GV
7428140
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
UT4 45 4
7408727
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Tipo
TUK2 GV
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (2)
Declaraciones (2)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Modelo de salida de cable
Tamaño nominal para unidades portamecanismos
Medida h
Código
RKFN3 9 VS 20
105
150
20
Tubo
9
105
7408980
RKFN3 9 VS 25
110
155
25
Tubo
9
110
7408982
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
RKFN3 9 VS 20
Código
7408980
Altura del piso mín.
105
Altura del piso máx.
150
Espesor del revestimiento del suelo
20
Modelo de salida de cable
Tubo
Tamaño nominal para unidades portamecanismos
9
Medida h
105
RKFN3 9 VS 25
Código
7408982
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
25
Modelo de salida de cable
Tubo
Tamaño nominal para unidades portamecanismos
9
Medida h
110
