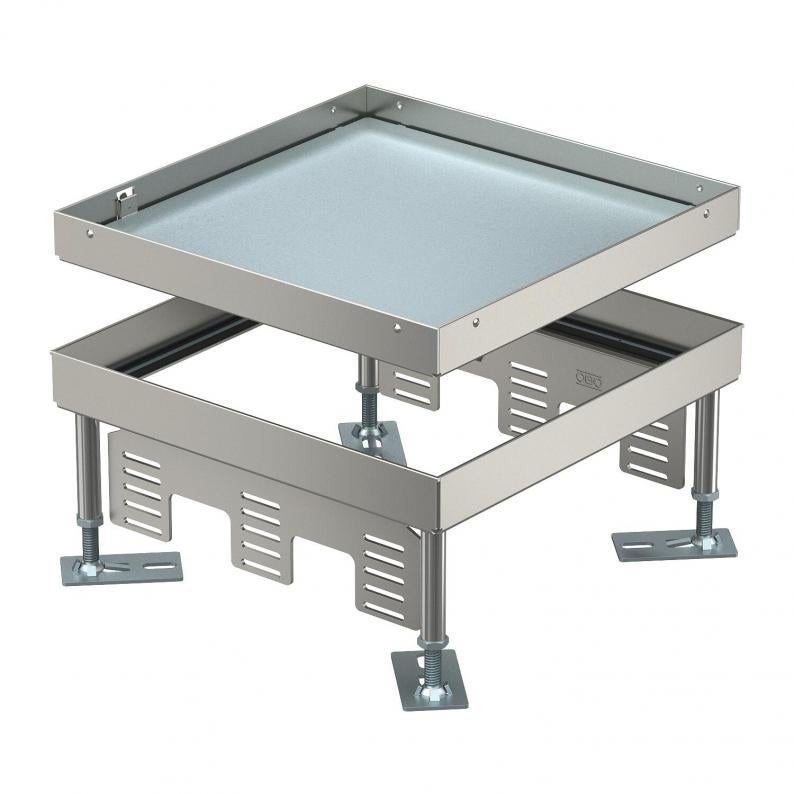

Conjunto de tapa y marco de altura regulable para cargas pesadas, ciego, RKNSL, tamaño nominal 9, acero inoxidable
Tipo RKN3 9 V SL1 16
|Código 7408932
|EAN 4012197278274
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco cuadrado de altura regulable y alta resistencia "ciego" de tamaño nominal 9 para crear una abertura de inspección. Montaje en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Clase de carga 1 a 10 kN. Sólo son apropiados para pavimentos pulidos.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas APMT5.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas APMT5.
Datos técnicos
Dimensiones
| Longitud | 243 mm |
|---|---|
| Ancho | 243 mm |
| Altura | 105 mm |
| Medida h | 105 mm |
Datos técnicos
| Altura del piso mín. | 105 mm |
|---|---|
| Altura del piso máx. | 150 mm |
| Espesor del revestimiento del suelo | 16 mm |
| Margen de nivelación mín. | 105 mm |
| Margen de nivelación máx. | 150 mm |
| Número de dispositivos instalables | 0 |
| Desacoplable | no |
| Longitud, dimensiones de montaje | 244 mm |
| Ancho, dimensiones de montaje | 244 mm |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Profundidad de montaje | 105 mm |
| Modelo de salida de cable | Sin salida de cable |
| Número de salidas de cable | 0 |
| Soportes para alojar cajas portamecanismos | no |
| Grado de protección código IK | IK10 |
| Clase de carga pesada | 10 kN (OBO SL1) |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | sí |
| Tamaño nominal para unidades portamecanismos | 9 |
| Autorizaciones | VDE |
| Norma | EN 50085-2-2 |
| Grado de protección (IP) mientras se está utilizando | IP00 |
| Grado de protección (IP) si no se está utilizando | IP55 |
| Número de soportes universales | 3 x UT4 |
| Sección de suelo/abertura de montaje | 244x244 |
| Versión | Cuadrado |
| Conforme a ROHS | exento |
| Dimensión | 243x243x100 |
| Material | Acero inoxidable |
Datos medioambientales
23,0247 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 23,0247 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 23,0247 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
DUG 350 9SL
7401410
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Tipo
DUG 350 9SL
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (2)
Declaraciones (2)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Tamaño nominal para unidades portamecanismos
Medida h
Grado de protección (IP) si no se está utilizando
Código
RKN3 9 V SL1 16
105
150
16
9
105
IP55
7408932
RKN3 9 V SL1 21
110
155
21
9
110
IP55
7408934
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Medida h
RKN3 9 V SL1 16
Código
7408932
Altura del piso mín.
105
Altura del piso máx.
150
Espesor del revestimiento del suelo
16
Tamaño nominal para unidades portamecanismos
9
Medida h
105
Grado de protección (IP) si no se está utilizando
IP55
RKN3 9 V SL1 21
Código
7408934
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
21
Tamaño nominal para unidades portamecanismos
9
Medida h
110
Grado de protección (IP) si no se está utilizando
IP55
