Conjunto portamecanismos GES6 con corredera deslizante

Conjunto portamecanismos GES6 con corredera deslizante

Tipo GES6-2U10T 7011
|
Código 7405321
|
EAN 4012195883616
Mostrar todas las versiones
Código / Tipo
Espesor del revestimiento del suelo
Color

Ud. mín. envase: 1 Unidad

Unidad

Descripción

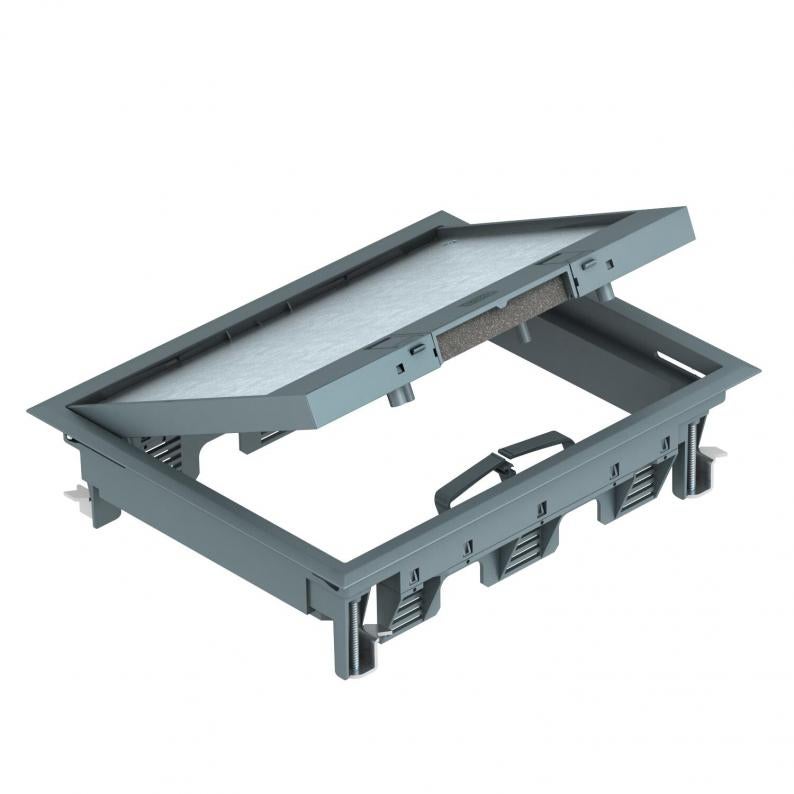

Conjunto portamecanismos con corredera deslizante para un máximo de 9 mecanismos individuales Modul 45 en 3 soportes universales UT3, montaje en sistemas de canalización y suelos modulares.

Entalladura para revestimiento de suelo en la tapa abatible preajustada a 5 mm; ajustable a 3, 8 ó 10 mm en caso necesario.



Conjunto portamecanismos con capacidad para 3 cubetas UT3 Pueden instalarse 3 tapas ciegas de protección APMT5.

Rebaje en la tapa abatible para revestimiento de suelo preajustada a 5 mm; ajustable a 3,8 o 10 mm en caso necesario.

Se pueden instalar hasta 6 mecanismos con placa central de 50.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Huella de CO₂ (PCF)
  • Embalaje sin plástico
  • Embalaje totalmente de cartón reciclado

Datos técnicos

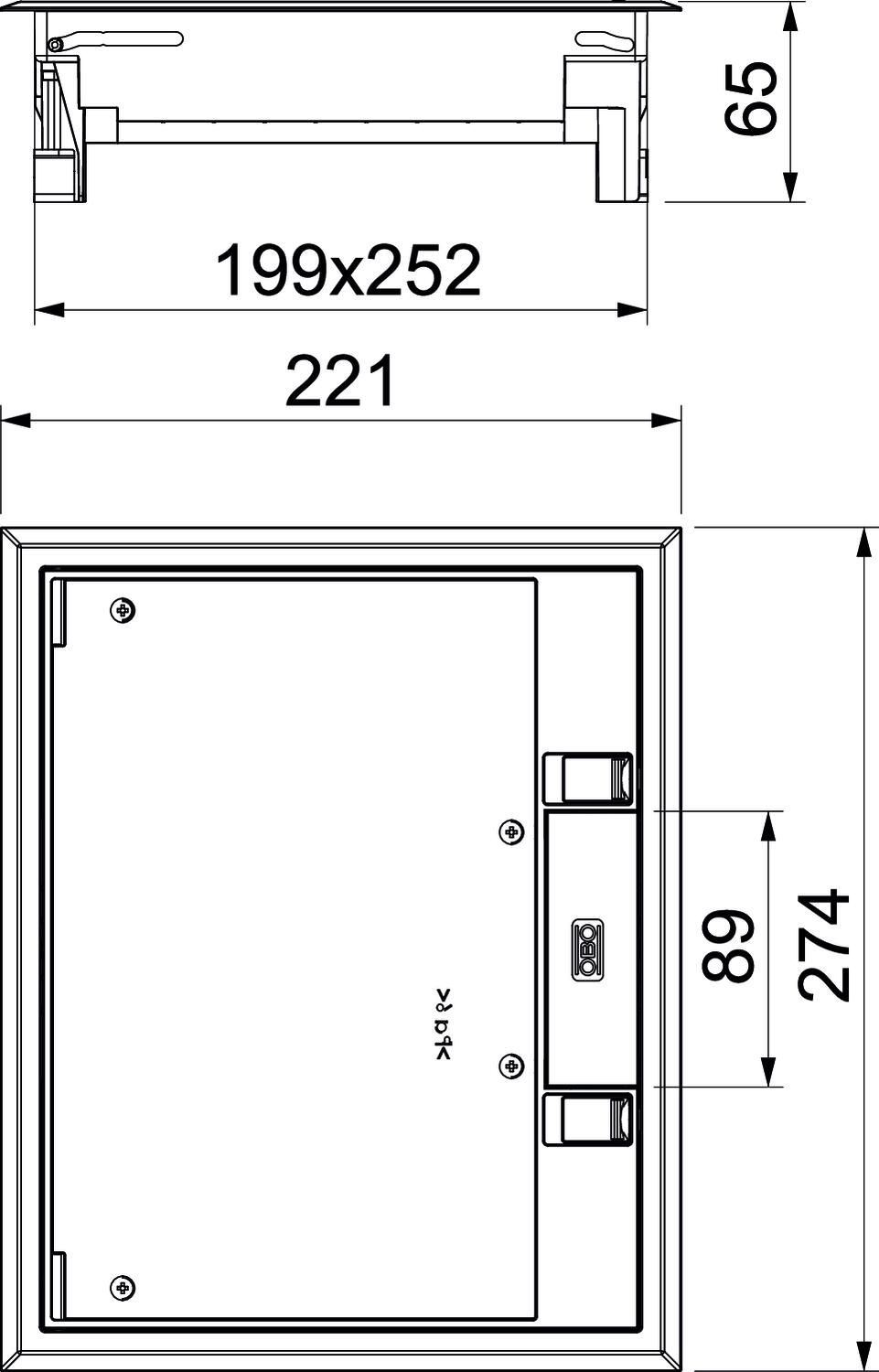

Dimensiones

Longitud221 mm
Ancho274 mm
Altura65 mm

Datos técnicos

Altura de pavimento mín.73 mm
Altura del piso mín.73 mm
Espesor del revestimiento del suelo5 mm
Número de dispositivos instalables9
Posibilidad de instalar una juntano
Longitud, dimensiones de montaje201 mm
Ancho, dimensiones de montaje253 mm
Longitud, dimensiones exteriores221 mm
Ancho, dimensiones exteriores274 mm
Apropiado para canal bajo suelosí
Apropiado para montaje en suelo hueco / técnicosí
Apropiado para instalación de suelo técnicosí
Cuidados del sueloseco
Modelo del marcomarco protector de moqueta ,
Número de cajas portamecanismos3
Apropiado para limpieza con aguano
Profundidad de montaje73 mm
Con entalladura para revestimiento de suelosí
Marco para revestimiento del suelosí
Modelo de salida de cableSalida de cable giratoria
Soportes para alojar cajas portamecanismossí
Grado de protección código IKIK08
Tipo de sistema de montajeUT3
Modelo para carga pesadano
Tamaño nominal para unidades portamecanismos6
AutorizacionesVDE
Grado de protección (IP) mientras se está utilizandoIP20
Grado de protección (IP) si no se está utilizandoIP10
Carga vertical, superficie pequeñahasta 2.000 N
Carga vertical, superficie grandehasta 3.000 N
VersiónRectangular
Mecanismo de aperturaCorredera deslizante
Conforme a ROHSexento
Rango de sujeción D mín.8 mm
Rango de sujeción D máx.75 mm
Dimensión274x221x66
MaterialPoliamida
Colorgris hierro; RAL 7011
Espesor máx. del revestimiento del suelo10 mm

Datos medioambientales

4,1226 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Embalaje sin plásticosí
Huella de CO2 (GWP) Cradle-to-Gate4,1226 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)4,1226 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1
