Curva de 90° 110 FS
Tipo RB 90 115 FS
|Código 6036802
|EAN 4012197343590
Código / Tipo
Ancho
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

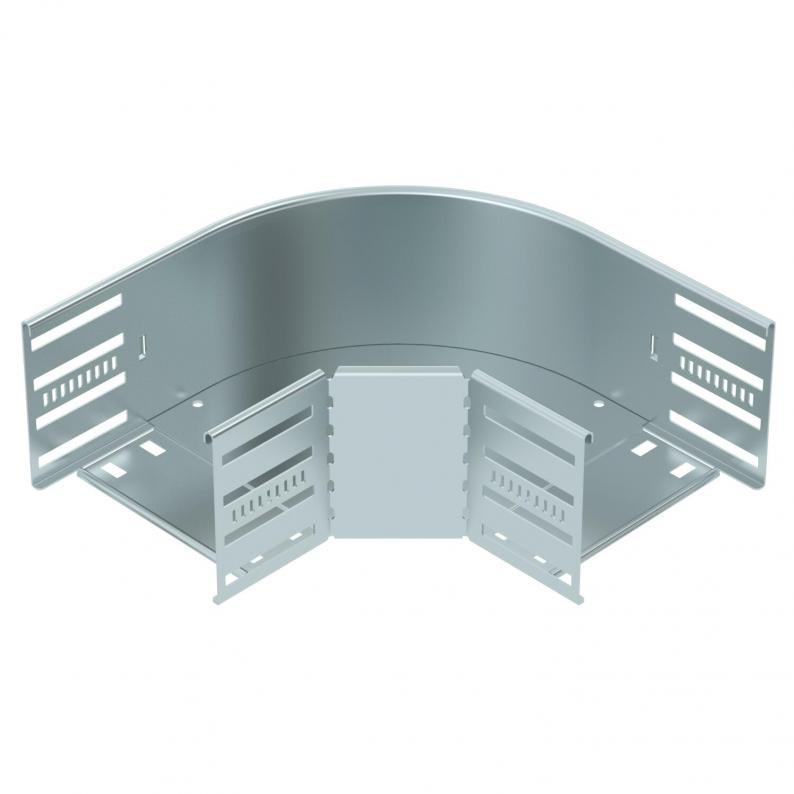

Curva de 90° para establecer una derivación horizontal, accesorio para bandejas portacables encajables y atornillables con ala de 110 mm. Montaje sin tornillos con abrazaderas dobles o unión atornillada con tornillos redondos planos FRS y tuercas combinadas M6. De uso en espacio interior. El material de fijación se debe pedir por separado.
Datos técnicos
Dimensiones
| Ancho | 150 mm |
|---|---|
| Altura | 110 mm |
| Medida B | 150 mm |
| Medida R | 50 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 0,8 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Espesor del material de la chapa | 0,8 mm |
| Pliegue (ángulo) | 90° |
| Cambio de dirección | Horizontal |
| Con tapa | no |
| Forma constructiva | Curva rígida |
| Espesor | 1,25 mm |
| Rango de temperatura | -20 °C |
| Rango de temperatura máx. | 120 °C |
| Dimensión | 110x150 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo del conector del sistema portacables | Atornillado/sujeto |
| Número de tornillos recomendado | 18 St. |
| Serie de productos | Serie MKSM, Serie MKS, Serie SKSM, Serie SKS |
Datos medioambientales
3,5867 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 3,5867 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 3,5867 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (4)
Instrucciones y ayuda (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Ancho
Superficie
Material
Color
Código
RB 90 110 FS
100
Galvanizado en banda
Acero
zinc
6036800
RB 90 115 FS
150
Galvanizado en banda
Acero
zinc
6036802
RB 90 120 FS
200
Galvanizado en banda
Acero
zinc
6036804
RB 90 130 FS
300
Galvanizado en banda
Acero
zinc
6036806
RB 90 140 FS
400
Galvanizado en banda
Acero
zinc
6036808
RB 90 150 FS
500
Galvanizado en banda
Acero
zinc
6036810
RB 90 160 FS
600
Galvanizado en banda
Acero
zinc
6036812
