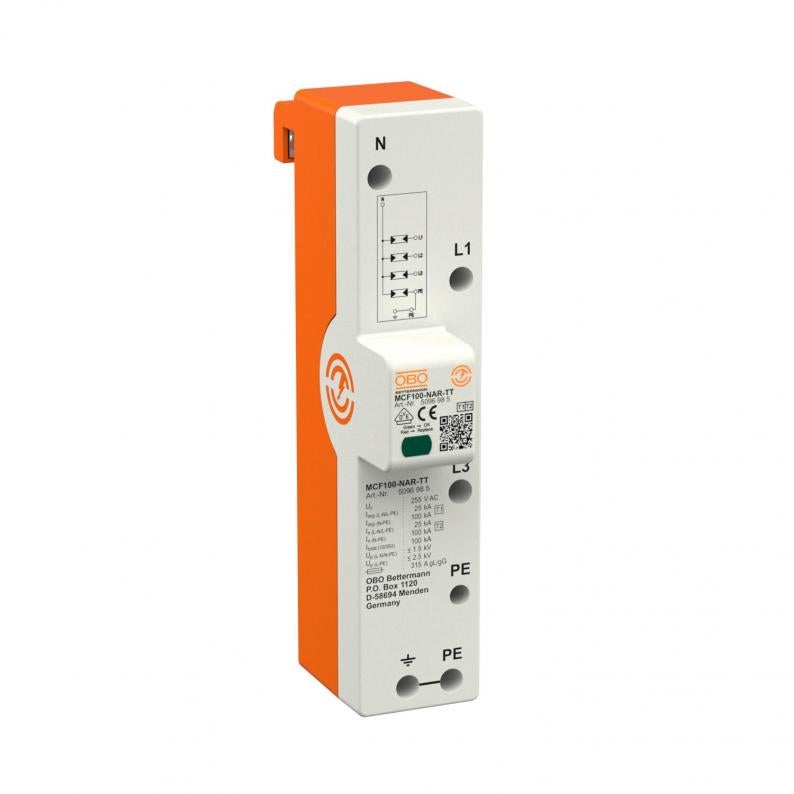

Descargador combinado - MCF100-NAR-TT
Tipo MCF100-NAR-TT
|Código 5096985
|EAN 4012196608744
Código / Tipo
Señalización remota
Corriente de impulso de rayo (10/350 μs)
Máxima tensión de funcionamiento CA
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador combinado tipo 1+2 para el montaje en carriles colectores de 40 mm, para sistemas TN-S y TT
• Nivel de protección ≤1,5 kV para proteger los equipos terminales
• Conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo hasta 100 kA (10/350) 3+NPE
• Cumple las exigencias de la directiva VDE 0100-534 (IEC 60364-5-53)
• Elimina la corriente secuencial hasta 50 kA y fusible previo máx. hasta 315 A gL/gG
• Vías de chispas para utilizar en la zona previa a los contadores según VDE-AR-N 4100
Aplicación: edificios con protección contra el rayo o con suministro eléctrico a través de líneas aéreas.
• Nivel de protección ≤1,5 kV para proteger los equipos terminales
• Conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo hasta 100 kA (10/350) 3+NPE
• Cumple las exigencias de la directiva VDE 0100-534 (IEC 60364-5-53)
• Elimina la corriente secuencial hasta 50 kA y fusible previo máx. hasta 315 A gL/gG
• Vías de chispas para utilizar en la zona previa a los contadores según VDE-AR-N 4100
Aplicación: edificios con protección contra el rayo o con suministro eléctrico a través de líneas aéreas.
Datos técnicos

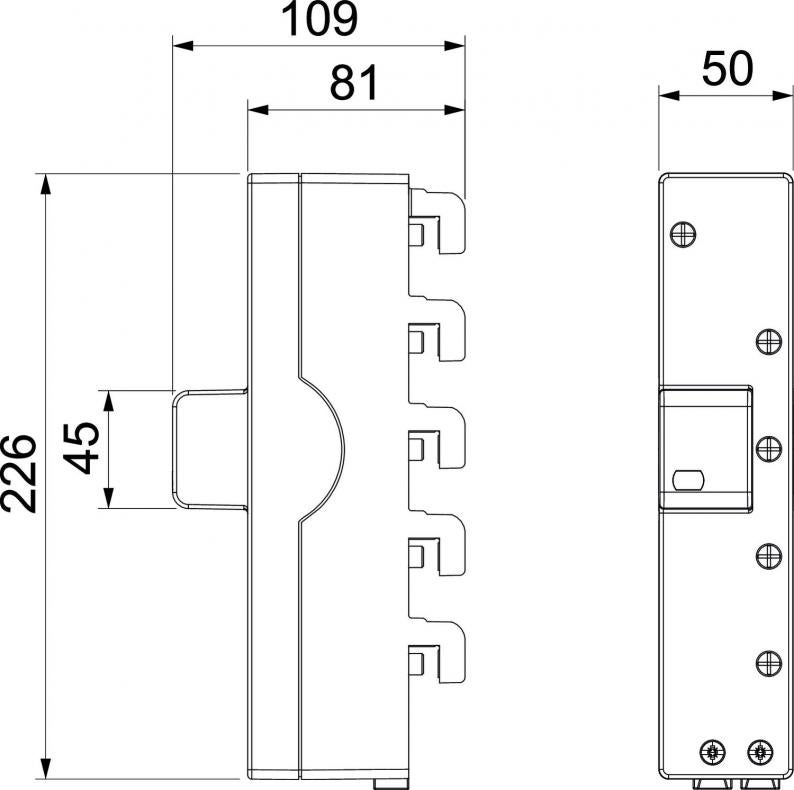

Dimensiones
| Longitud | 226 mm |
|---|---|
| Ancho | 50 mm |
| Altura | 109 mm |
Datos técnicos
| Estructura de red | TN-S, TT |
|---|---|
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 255 V |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 25 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 100 kA |
| Corriente de impulso tipo rayo (10/350) [total] | 100 kA |
| Material de la carcasa de los dispositivos de protección contra sobretensiones | PA UL 94 V-0 |
| Máxima corriente de descarga (8/20 μs) [L-N] | 50 kA |
| Máxima corriente de descarga (8/20 μs) [N-PE] | 100 kA |
| Señalización remota | no |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 25 kA |
| Nivel de protección [L-N] | ≤1,5 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 25 kA |
| Modelo de polos | 3+N/PE |
| Modo de montaje | Barra colectora 40 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 315 A |
| Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red | 50 kA eff |
| Tensión transitoria (TOV) [L-N] - withstand mode - 5 s | 440 V |
| Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min | 442 V |
| Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms | 1200 V |
| Distancia mínima | 0 mm |
| Autorizaciones | VDE |
| Versión | 3+NPE |
| Estructura de red TN | sí |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Estructura de red TT | sí |
| Conforme a ROHS | exento |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Par de giro | 3,5 Nm |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| Máxima corriente de descarga (8/20 μs) | 50 kA |
| Capacidad de extinción de corriente de seguimiento (eff) [N-PE] | 0,1 kA |
| Tiempo de reacción | <100 ns |
| Máx. protección previa por fusibles | 315 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 255V |
| Humedad máx. | 95 % |
| Humedad mín. | 5 % |
Posibilidades de conexión
| Sección transversal de conductor flexible (de hilo fino) míin. | 10 mm² |
|---|---|
| Sección transversal de conductor flexible (de hilo fino) máx. | 35 mm² |
| Corriente de impulso de descarga (8/20 µs) [total] | 100 kA |
| Sección transversal de conductor flexible (de hilo fino) míin. | 7 AWG |
| Sección transversal de conductor flexible (de hilo fino) máx. | 2 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 10 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 7 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2 AWG |
| Nivel de protección común [L-PE] | 2,5 kV |
Datos medioambientales
5,7198 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 5,7198 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 5,7198 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
