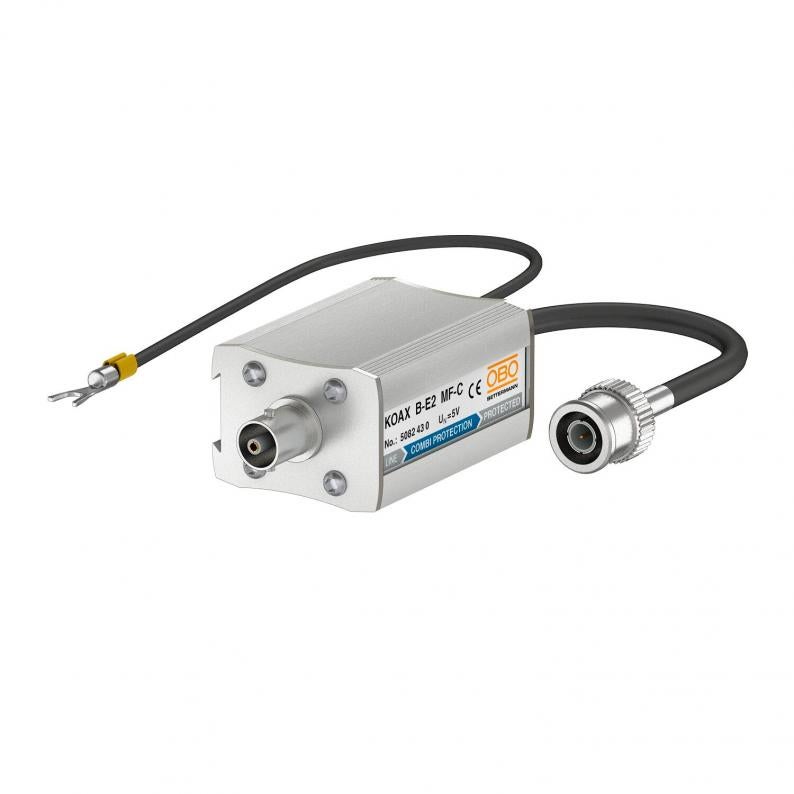

Descargador combinado para redes 10Base2-/10Base5
Tipo KOAX B-E2 MF-C
Código 5082430
EAN 4012196415717
Código / Tipo
Máxima tensión de funcionamiento CC
Versión
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Dispositivo de protección de líneas de datos para sistemas coaxiales de redes Ethernet
• En carcasa de aluminio
• Conector BNC macho/hembra
• Fácil instalación por medio de un adaptador
• Circuito de protección en dos etapas
• Montaje en carril DIN con accesorios DLS-BS (5082 38 2)
Aplicación Protección de señales de vídeo, instalaciones de cámara/CCTV, Cheapernet, 10BASE2, 10BASE5
• En carcasa de aluminio
• Conector BNC para Cheapernet, 10BASE2
• Fácil montaje por medio de un adaptador
• Circuito de protección en dos etapas
• En carcasa de aluminio
• Conector BNC macho/hembra
• Fácil instalación por medio de un adaptador
• Circuito de protección en dos etapas
• Montaje en carril DIN con accesorios DLS-BS (5082 38 2)
Aplicación Protección de señales de vídeo, instalaciones de cámara/CCTV, Cheapernet, 10BASE2, 10BASE5
• En carcasa de aluminio
• Conector BNC para Cheapernet, 10BASE2
• Fácil montaje por medio de un adaptador
• Circuito de protección en dos etapas
Datos técnicos
Datos técnicos
| Número de polos | 1 |
|---|---|
| Atenuación de retorno | ≥14 dB |
| Impedancia característica | 75 Ω |
| Señalización en el dispositivo | Sin |
| Conector / hilos protegidos | BNC |
| Nivel de protección conductor-conductor | <75 V |
| Nivel de protección conductor-tierra | <600 V |
| Clase de protección | IP10 |
| Norma de ensayo | IEC 61643-21 |
| Resistencia en serie por conductor | 4,7 Ω ± 10% |
| Capacidad (hilo-hilo) | <100 pF |
| Capacidad (hilo-tierra) | <100 pF |
| Toma a tierra a través de: | Línea de conexión |
| Resistencia de aislamiento | >1 GΩ |
| Conexión del apantallamiento | sí |
| Apantallamiento | Directo |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C2: 10 kV / 5 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 10 kV / 5 kA (8/20µs) |
| Corriente de impulso de descarga total (10/350) | 2 kA |
| Corriente de impulso de descarga total (8/20) | 10 kA |
| Corriente de carga nominal CC | 0,2 A |
| Corriente de carga nominal CA | 0,3 A |
| Máxima tensión de funcionamiento CA | 4,2 V |
| Máxima tensión de funcionamiento CC | 6 V |
| Frecuencia límite | 68 MHz |
| Versión | Protección combinada |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | exento |
| LPZ | 0→3 |
| Valor cresta de corriente de rayo | 1 kA |
| Atenuación de entrada (Insertion loss) | ≤1,7 dB |
| Rango de temperatura | -20 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 6.2V |
Datos medioambientales
1,6109 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,6109 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,6109 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
DLS-BS
5082382
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
DLS-BS
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (3)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Número de polos
Conector / hilos protegidos
Máxima tensión de funcionamiento CC
Versión
Código
KOAX B-E2 MF-C
1
BNC
6
Protección combinada
5082430
KOAX B-E2 MF-F
1
BNC
6
Protección fina
5082432
Versión
KOAX B-E2 MF-C
Código
5082430
Número de polos
1
Conector / hilos protegidos
BNC
Máxima tensión de funcionamiento CC
6
Versión
Protección combinada
KOAX B-E2 MF-F
Código
5082432
Número de polos
1
Conector / hilos protegidos
BNC
Máxima tensión de funcionamiento CC
6
Versión
Protección fina
