Dispositivo de protección combinado 2en1 para sistemas de cámara CCTV
Tipo PND-2in1-C-OS
Código 5081070
EAN 4012196676965
Código / Tipo
5081070 / PND-2in1-C-OS
Conector / hilos protegidos
RJ45 8(8)
Máxima tensión de funcionamiento CC
8 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

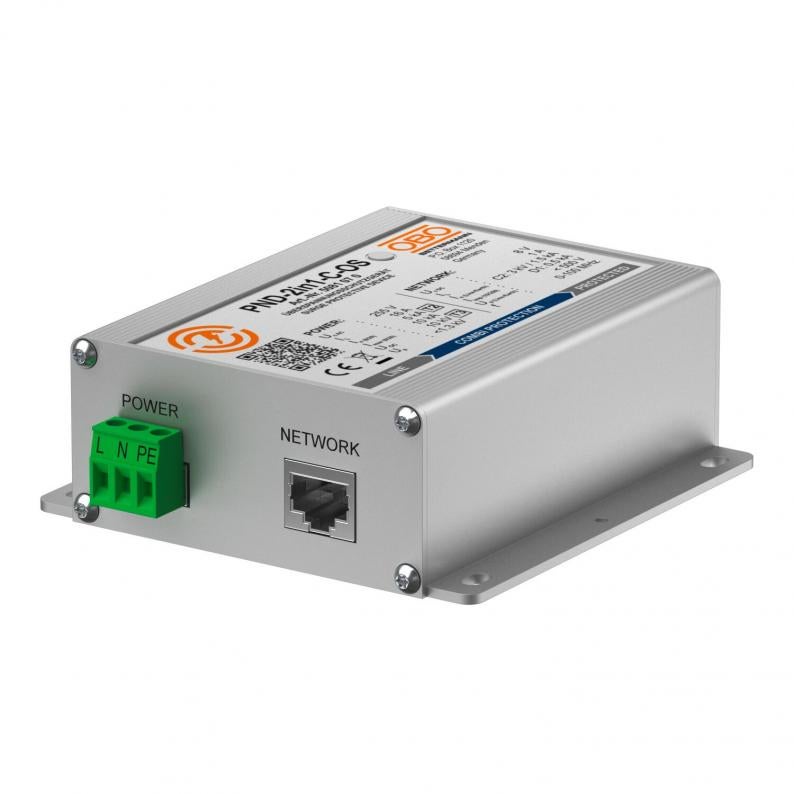

Dispositivo de protección combinado para sistemas de TV/cámaras basadas en IP
• Protección de interfaz eléctrica e interfaz de datos en un solo dispositivo
• En carcasa de aluminio
• Montaje sencillo por medio de un adaptador
• Circuito de protección en dos etapas
• Conexión de 3 polos para la interfaz eléctrica
• Conector RJ45 para la interfaz de datos
• Con indicador de funcionamiento LED (OS)
• Incl. set de fijación de carril DIN
Aplicación: protección de CCTV, señales de vídeo; instalaciones de cámara (IP) o TV
• Protección de interfaz eléctrica e interfaz de datos en un solo dispositivo
• En carcasa de aluminio
• Montaje sencillo por medio de un adaptador
• Circuito de protección en dos etapas
• Conexión de 3 polos para la interfaz eléctrica
• Conector RJ45 para la interfaz de datos
• Con indicador de funcionamiento LED (OS)
• Incl. set de fijación de carril DIN
Aplicación: protección de CCTV, señales de vídeo; instalaciones de cámara (IP) o TV
Datos técnicos

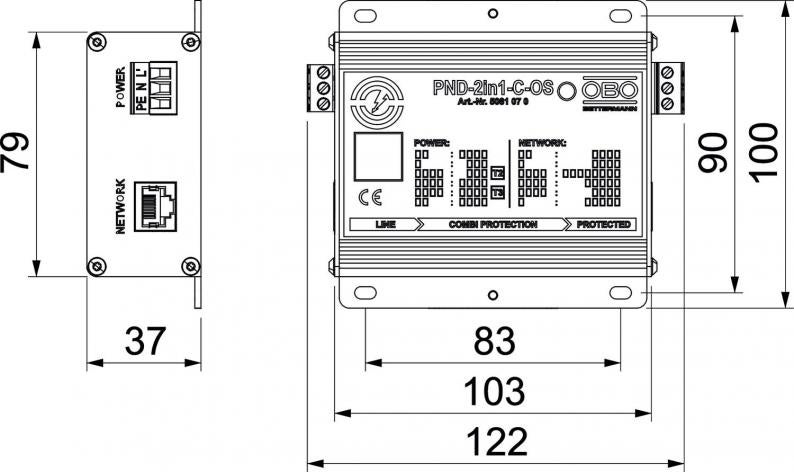

Dimensiones
| Longitud | 122,5 mm |
|---|---|
| Ancho | 100 mm |
| Altura | 37,1 mm |
Datos técnicos
| Conector / hilos protegidos | RJ45 8(8) |
|---|---|
| Nivel de protección conductor-conductor | <40 V |
| Nivel de protección conductor-tierra | <450 V |
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 255 V |
| Norma de ensayo | IEC 61643-21 |
| Toma a tierra a través de: | Línea de conexión/carril DIN |
| Conexión del apantallamiento | sí |
| Apantallamiento | Directo |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C1: 0,3 kV / 0,15 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 3 kV / 1,5 kA (8/20µs) |
| Máxima tensión de funcionamiento CA | 5,65 V |
| Máxima tensión de funcionamiento CC | 8 V |
| Intensidad nominal de descarga (8/20 µs) | 5 kA |
| Frecuencia límite | 100 MHz |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | sí |
| SPD según IEC 61643-1 | clase II+III |
| Clasificación según la norma EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Nivel de protección | <1,3 kV |
| Máxima corriente de descarga (8/20 μs) | 10 kA |
| Corriente nominal | 10 A |
| Rango de temperatura | -20 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 230V |
Red
| Gama de frecuencias mín. | 0 |
|---|
Datos medioambientales
2,4562 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 2,4562 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,4562 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
