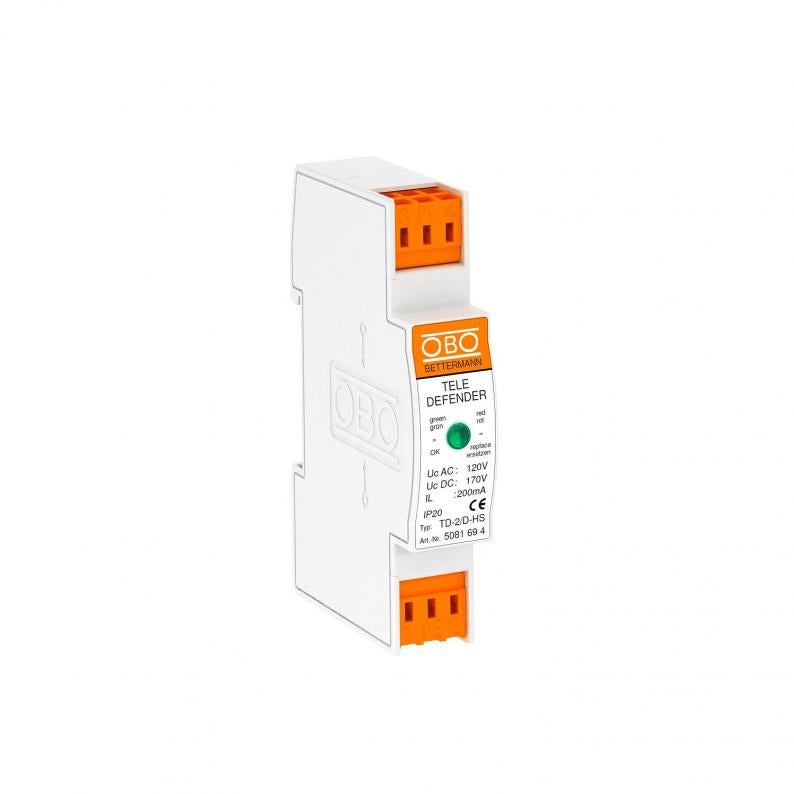

Dispositivo de protección combinado para sistemas RDSI y DSL
Tipo TD-2/D-HS
Código 5081694
EAN 4012196087723
Código / Tipo
5081694 / TD-2/D-HS
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
120 V
Máxima tensión de funcionamiento CC
170 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Dispositivos de protección de líneas de datos para equipos de telecomunicaciones
• Bajo nivel de protección con elevada carga de corriente
• Bornes sin tornillos o enchufables
• Ancho de banda optimizado para una transmisión segura
• Montaje rápido en carril DIN para línea telefónica
• Indicación visual de funcionamiento
Aplicación: sistemas ADSL, RDSI o sistema analógico
• Bajo nivel de protección con elevada carga de corriente
• Bornes sin tornillos o enchufables
• Ancho de banda optimizado para una transmisión segura
• Montaje rápido en carril DIN para línea telefónica
• Indicación visual de funcionamiento
Aplicación: sistemas ADSL, RDSI o sistema analógico
Datos técnicos
Datos técnicos
| Número de polos | 2 |
|---|---|
| Contacto de señalización remota | no |
| Señalización en el dispositivo | Visual |
| Conector / hilos protegidos | Borne |
| Nivel de protección conductor-conductor | <300 V |
| Nivel de protección conductor-tierra | <650 V |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Resistencia en serie por conductor | 9 Ω ± 10 % |
| Capacidad (hilo-hilo) | <50 pF |
| Capacidad (hilo-tierra) | <50 pF |
| Toma a tierra a través de: | Línea de conexión |
| Modelo a prueba de explosiones | no |
| Resistencia de aislamiento | >1 MΩ |
| Conexión del apantallamiento | no |
| Apantallamiento | Directo |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C2: 18 kV / 9 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 18 kV / 9 kA (8/20µs) |
| Corriente de impulso de descarga total (10/350) | D1: 5 kA |
| Corriente de impulso de descarga total (8/20) | 10 kA |
| Corriente de carga nominal CC | 0,2 A |
| Corriente de carga nominal CA | 0,14 A |
| Control de descargadores | no |
| Máxima tensión de funcionamiento CA | 120 V |
| Máxima tensión de funcionamiento CC | 170 V |
| Frecuencia límite | 75 MHz |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | sí |
| LPZ | 0→3 |
| Valor cresta de corriente de rayo | 2,5 kA |
| Atenuación de entrada (Insertion loss) | ≤3 dB |
| Unidad de división TE (17,5 mm) | 1 |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 2,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 170V |
| Material | Plástico |
| Color | Blanco |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 2,5 mm² |
Datos medioambientales
0,2096 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2096 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2096 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
