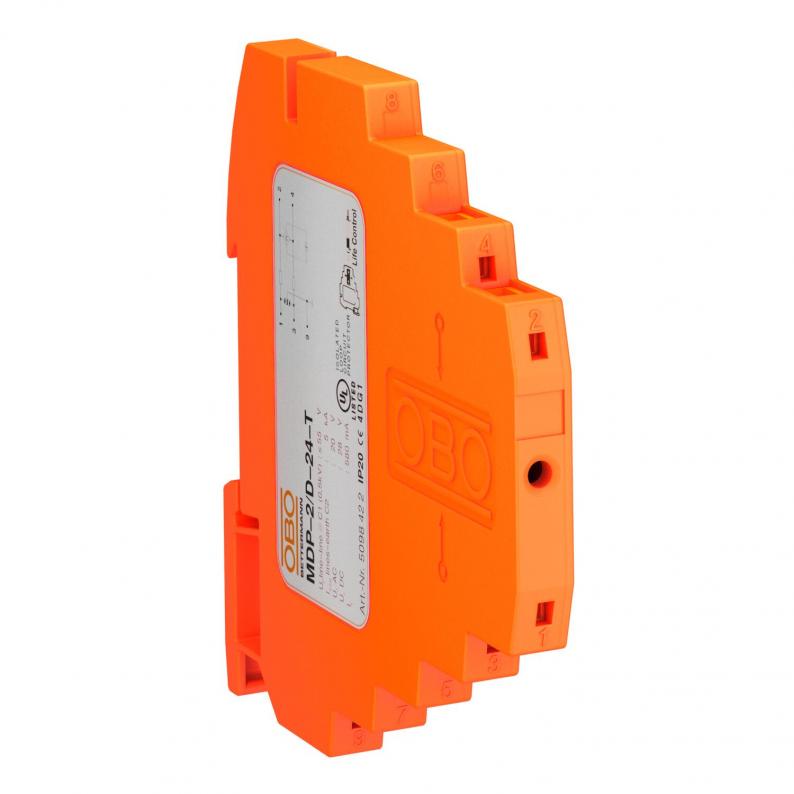

Dispositivo de protección en serie, de 2 polos, versión 24 V
Tipo MDP-2 D-24-T
Código 5098422
EAN 4012195406860
Código / Tipo
Número de polos
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador de sobretensiones con función de prueba; versión 24 V
• Corriente nominal de carga 0,58 A
• Dispositivo de protección para sistemas multifilares
• Puesta a tierra directa del apantallamiento y con bornes de conexión sin tornillos
• Ahorro de espacio gracias a un ancho de tan solo 8,7 mm
• Circuito de protección controlable con Life Control
• Gran ancho de banda de hasta 100 MHz
• Certificado UL (4DG1)
Aplicación: uso universal en carril DIN de 35 mm de cualquier armario de distribución convencional.
• Corriente nominal de carga 0,58 A
• Dispositivo de protección para sistemas multifilares
• Puesta a tierra directa del apantallamiento y con bornes de conexión sin tornillos
• Ahorro de espacio gracias a un ancho de tan solo 8,7 mm
• Circuito de protección controlable con Life Control
• Gran ancho de banda de hasta 100 MHz
• Certificado UL (4DG1)
Aplicación: uso universal en carril DIN de 35 mm de cualquier armario de distribución convencional.
Datos técnicos
Datos técnicos
| Número de polos | 2 |
|---|---|
| Contacto de señalización remota | no |
| Señalización en el dispositivo | Legible |
| Conector / hilos protegidos | Borne |
| Nivel de protección conductor-conductor | <55 V |
| Nivel de protección conductor-tierra | <800 V |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Nivel de protección @ C1 | <65 V |
| Resistencia en serie por conductor | 2,35 Ω ± 5 % |
| Tensión nominal | 24 V |
| Capacidad (hilo-hilo) | <40 pF |
| Capacidad (hilo-tierra) | <40 pF |
| Toma a tierra a través de: | Raíl simétrico |
| Modelo a prueba de explosiones | no |
| Resistencia de aislamiento | >100 MΩ |
| Conexión del apantallamiento | sí |
| Apantallamiento | Directo |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 5 kV / 2,5 kA (8/20µs) |
| Corriente de impulso de descarga total (10/350) | D1: 1 kA |
| Corriente de impulso de descarga total (8/20) | 5 kA |
| Corriente de carga nominal CC | 0,58 A |
| Corriente de carga nominal CA | 0,4 A |
| Control de descargadores | no |
| Máxima tensión de funcionamiento CA | 20 V |
| Máxima tensión de funcionamiento CC | 28 V |
| Autorizaciones | UL |
| Frecuencia límite | 100 MHz |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | sí |
| LPZ | 0→3 |
| Atenuación de entrada (Insertion loss) | ≤3 dB |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 1,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 24V |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 2,5 mm² |
Datos medioambientales
0,303 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,303 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,303 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
