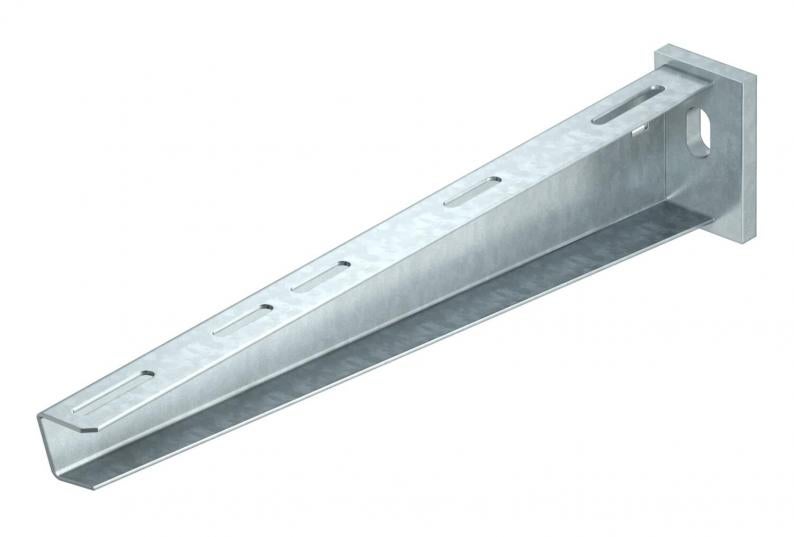

Escuadra para pared y perfil AW 30 FT
Tipo AW 30 41 FT
|Código 6419763
|EAN 4012196206834
Código / Tipo
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Escuadra de pared/perfil de cargas medias con cabeza para perfil soldada.
Fijación de la escuadra en el perfil en U a partir de un ancho de 400 mm usando tornillo de cabeza hexagonal a ambos lados del soporte. Utilice para ello la pieza distanciadora adecuada.
Datos técnicos
Dimensiones
| Longitud | 50 mm |
|---|---|
| Ancho | 410 mm |
| Altura | 80 mm |
| Medida A | 50 mm |
| Medida B | 410 mm |
| Medida H | 80 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Acero inoxidable, barnizado | no |
| Ángulo mín. | 90 mm |
| Ángulo máx. | 90 mm |
| Diámetro del agujero | 13 mm |
| Artículo EPD | sí |
| Versión | Escuadra de pared/perfil |
| F en kN | 3 kN |
| Dimensión | B410mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie AW 30 |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
1,9601 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,9601 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,9601 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 F
6406122
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406122
Tornillo de cabeza rebajada con tuerca combinada FTipo
FRSB 6x12 F
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (5)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (4)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Ancho
F en kN
Color
Código
AW 30 11 FT
110
3
zinc
6419704
AW 30 16 FT
160
3
zinc
6419712
AW 30 21 FT
210
3
zinc
6419720
AW 30 31 FT
310
3
zinc
6419747
AW 30 41 FT
410
3
zinc
6419763
AW 30 51 FT
510
3
zinc
6419798
AW 30 71 FT
710
3
zinc
6419836
