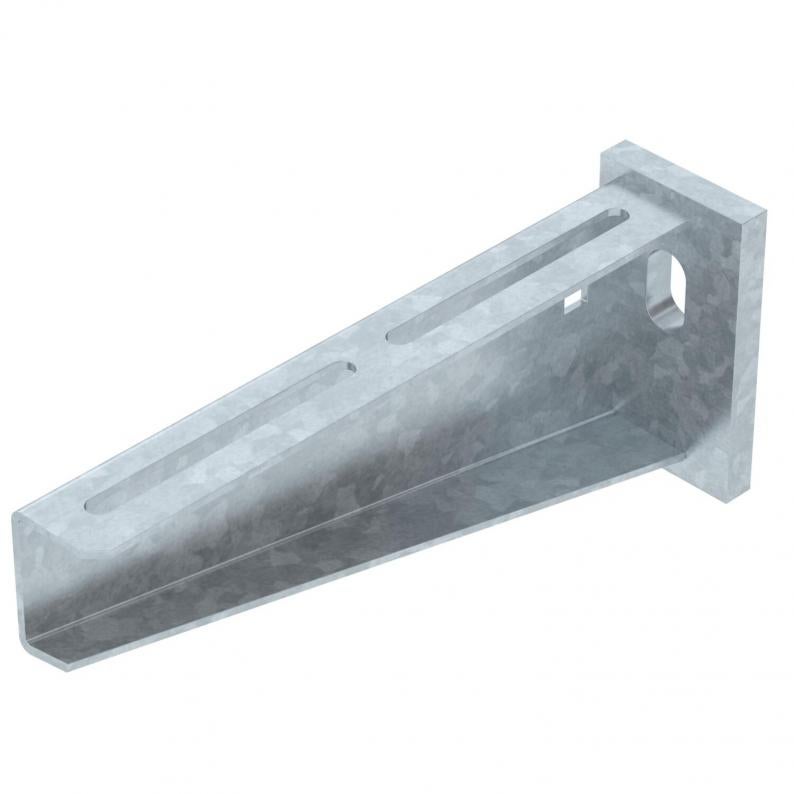

Escuadra para pared y perfil AW 55 FT
Tipo AW 55 21 FT
Código 6418554
EAN 4012196204731
Código / Tipo
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Escuadra de pared/perfil para cargas pesadas con cabeza para perfil soldada.
Fijación de la escuadra en el perfil en U a partir de un ancho de 400 mm usando tornillo de cabeza hexagonal a ambos lados del soporte. Utilice para ello la pieza distanciadora adecuada.
Datos técnicos

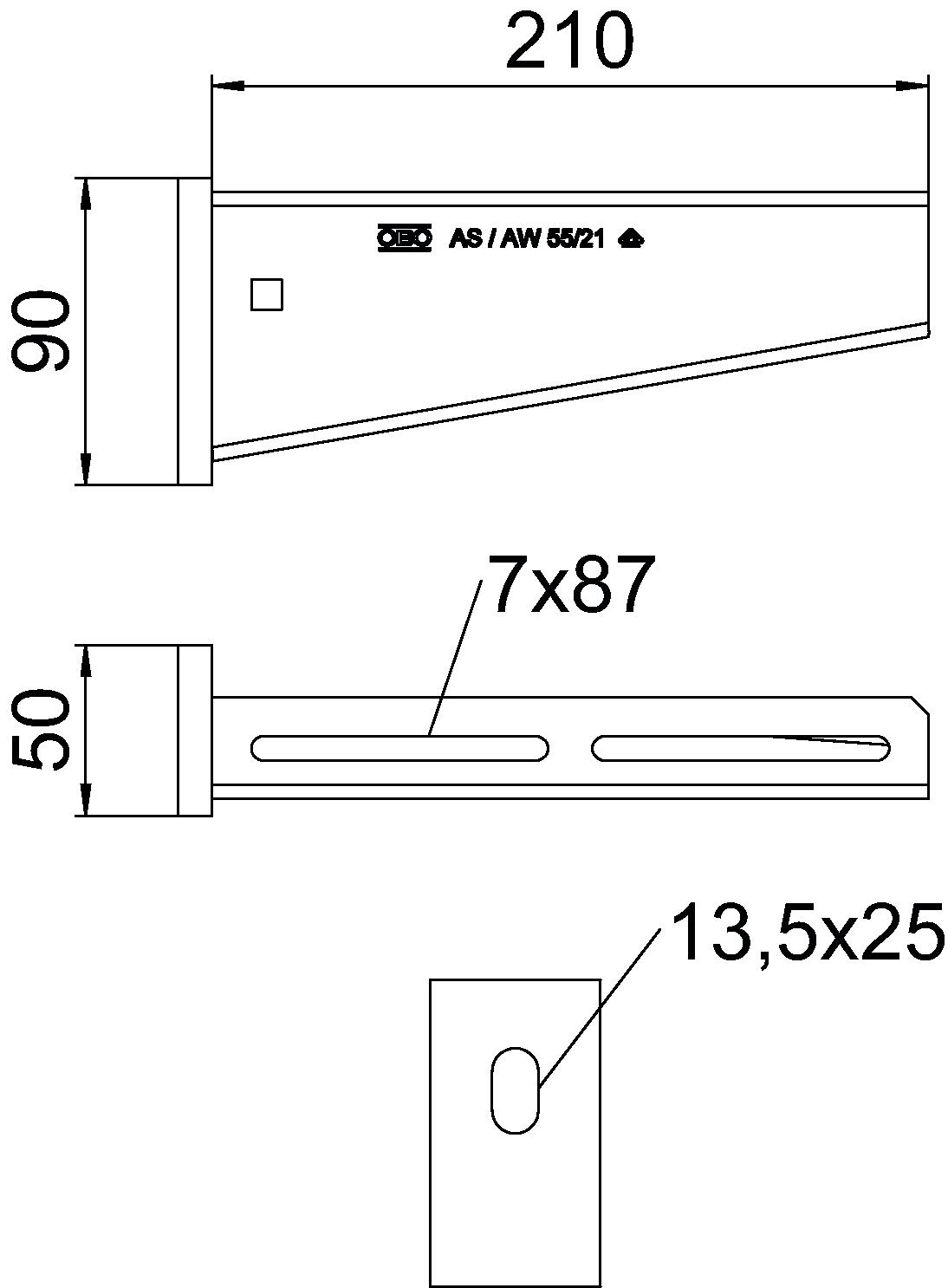

Dimensiones
| Longitud | 50 mm |
|---|---|
| Ancho | 210 mm |
| Altura | 90 mm |
| Medida A | 50 mm |
| Medida B | 210 mm |
| Medida H | 90 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Acero inoxidable, barnizado | no |
| Ángulo mín. | 90 mm |
| Ángulo máx. | 90 mm |
| Diámetro del agujero | 13,5 mm |
| Artículo EPD | sí |
| Versión | Escuadra de pared/perfil |
| Conforme a ROHS | sí |
| F en kN | 5,5 kN |
| Dimensión | B210mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Serie de productos | Serie AW 55 |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
1,8702 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,8702 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,8702 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 F
6406122
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406122
Tornillo de cabeza rebajada con tuerca combinada FTipo
FRSB 6x12 F
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Ancho
F en kN
Color
Código
AW 55 21 FT
210
5,5
zinc
6418554
AW 55 31 FT
310
5,5
zinc
6418570
AW 55 41 FT
410
5,5
zinc
6418597
Ancho
AW 55 21 FT
Código
6418554
Ancho
210
F en kN
5,5
Color
zinc
AW 55 31 FT
Código
6418570
Ancho
310
F en kN
5,5
Color
zinc
AW 55 41 FT
Código
6418597
Ancho
410
F en kN
5,5
Color
zinc
