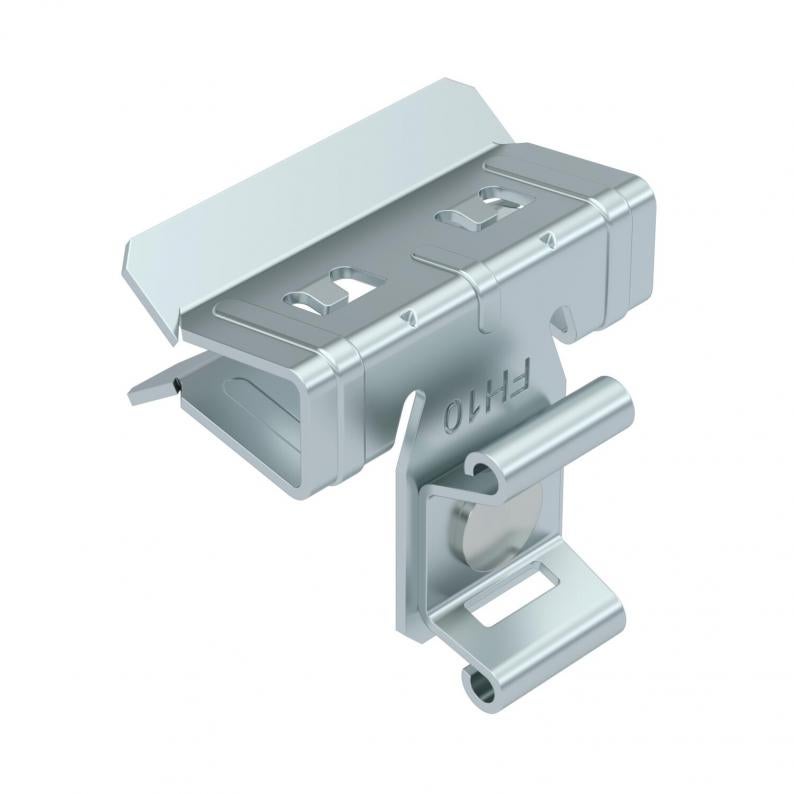

Fijación a viga, con alojamiento para bridas sujetacables
Tipo SCCT 4-10
|Código 1488303
|EAN 4012197392048
Código / Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción
Fijación a viga para cintas sujetacables para el montaje de cables y tubos. Fijación a vigas de acero mediante golpe de martillo. Las cintas sujetacables no están incluidas en el volumen de suministro.
Datos técnicos
Dimensiones
| Longitud | 38 mm |
|---|---|
| Ancho | 40 mm |
| Altura | 32 mm |
| Medida L | 38 mm |
| Medida W | 40 mm |
Datos técnicos
| Extremo de la bisagra | no |
|---|---|
| Bisagra ajustable | no |
| Carga de fractura | 0,22 kN |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Cable/tubo |
| Espesor brida F mín. | 4 mm |
| Espesor brida F máx. | 10 mm |
| Dimensión | 4-10mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Código
SCCT 1,5-4
33
28
24
33
1,5
4
1488301
SCCT 4-10
38
40
32
38
4
10
1488303
SCCT 10-15
45
40
33
45
10
15
1488307
SCCT 15-20
44
40
33
44
15
20
1488311
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
SCCT 1,5-4
Código
1488301
Longitud
33
Ancho
28
Altura
24
Medida L
33
Espesor brida F mín.
1,5
Espesor brida F máx.
4
SCCT 4-10
Código
1488303
Longitud
38
Ancho
40
Altura
32
Medida L
38
Espesor brida F mín.
4
Espesor brida F máx.
10
SCCT 10-15
Código
1488307
Longitud
45
Ancho
40
Altura
33
Medida L
45
Espesor brida F mín.
10
Espesor brida F máx.
15
SCCT 15-20
Código
1488311
Longitud
44
Ancho
40
Altura
33
Medida L
44
Espesor brida F mín.
15
Espesor brida F máx.
20
