Fijación a viga, con soporte de varilla roscado
Tipo SCTR 4-10 M6
|Código 1488321
|EAN 4012197392079
Código / Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Ud. mín. envase: 50 Unidad
50Unidad
Unidad
Descripción

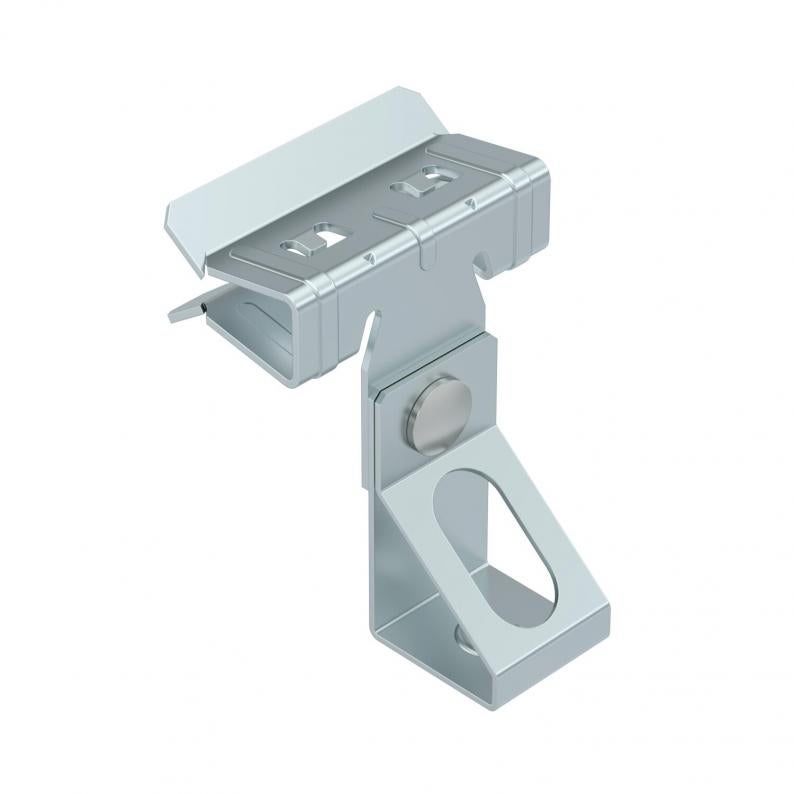

Fijación a viga con soporte de varilla roscado para soluciones de montaje personalizadas. Fijación a vigas de acero mediante golpe de martillo.
Datos técnicos
Dimensiones
| Longitud | 54 mm |
|---|---|
| Ancho | 40 mm |
| Altura | 43 mm |
| Medida L | 54 mm |
Datos técnicos
| Rosca métrica | 6 |
|---|---|
| Extremo de la bisagra | no |
| Bisagra ajustable | no |
| Carga de fractura | 0,65 kN |
| Tipo de fijación | Embornar |
| Clase/componente de conexión | Rosca |
| Espesor brida F mín. | 4 mm |
| Espesor brida F máx. | 10 mm |
| Dimensión | 4-10mm |
| Superficie | Lámina de cinc |
| Material | Acero |
| Color | zinc |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Modelos
Tipo
Longitud
Ancho
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
Código
SCTR 4-10 M6
54
40
43
54
4
10
1488321
SCTR 10-15 M6
60
40
44
60
10
15
1488323
SCTR 4-10 M8
54
40
44
54
4
10
1488325
SCTR 10-15 M8
60
40
45
60
10
15
1488327
SCTR 4-10 M10
54
40
44
54
4
10
1488329
SCTR 10-15 M10
60
40
45
60
10
15
1488331
Longitud
Altura
Medida L
Espesor brida F mín.
Espesor brida F máx.
SCTR 4-10 M6
Código
1488321
Longitud
54
Ancho
40
Altura
43
Medida L
54
Espesor brida F mín.
4
Espesor brida F máx.
10
SCTR 10-15 M6
Código
1488323
Longitud
60
Ancho
40
Altura
44
Medida L
60
Espesor brida F mín.
10
Espesor brida F máx.
15
SCTR 4-10 M8
Código
1488325
Longitud
54
Ancho
40
Altura
44
Medida L
54
Espesor brida F mín.
4
Espesor brida F máx.
10
SCTR 10-15 M8
Código
1488327
Longitud
60
Ancho
40
Altura
45
Medida L
60
Espesor brida F mín.
10
Espesor brida F máx.
15
SCTR 4-10 M10
Código
1488329
Longitud
54
Ancho
40
Altura
44
Medida L
54
Espesor brida F mín.
4
Espesor brida F máx.
10
SCTR 10-15 M10
Código
1488331
Longitud
60
Ancho
40
Altura
45
Medida L
60
Espesor brida F mín.
10
Espesor brida F máx.
15
